He aquí una pregunta que la mayoría de los operadores de almacén nunca se hacen hasta que es demasiado tarde: ¿qué hay dentro de las tuberías de rociadores de un congelador que trabaja a veinte grados bajo cero?
Si la respuesta es agua, usted no tiene un sistema de protección contra incendios. Tiene una avería de fontanería carísima esperando a su primer invierno. Lo vi ocurrir en 2021 en un almacén de alimentos congelados a las afueras de Fresno, de algo más de 40,000 pies cuadrados. El propietario lo había construido como un almacén de ambiente, con rociadores de tubería húmeda incluidos, tuberías llenas de agua todo el año. Después de un invierno, la inspección encontró filtraciones en tres accesorios. Cortamos una sección y la pared de la tubería ya empezaba a abombarse desde dentro. Un ciclo más de congelación y la tubería se parte sola. En ese momento no solo ha perdido la tubería, ha perdido todo el sistema.
El primer principio de la protección contra incendios en el almacenamiento refrigerado es así de simple: no debe haber agua en las tuberías de rociadores. Al menos no hasta que un incendio empiece de verdad.

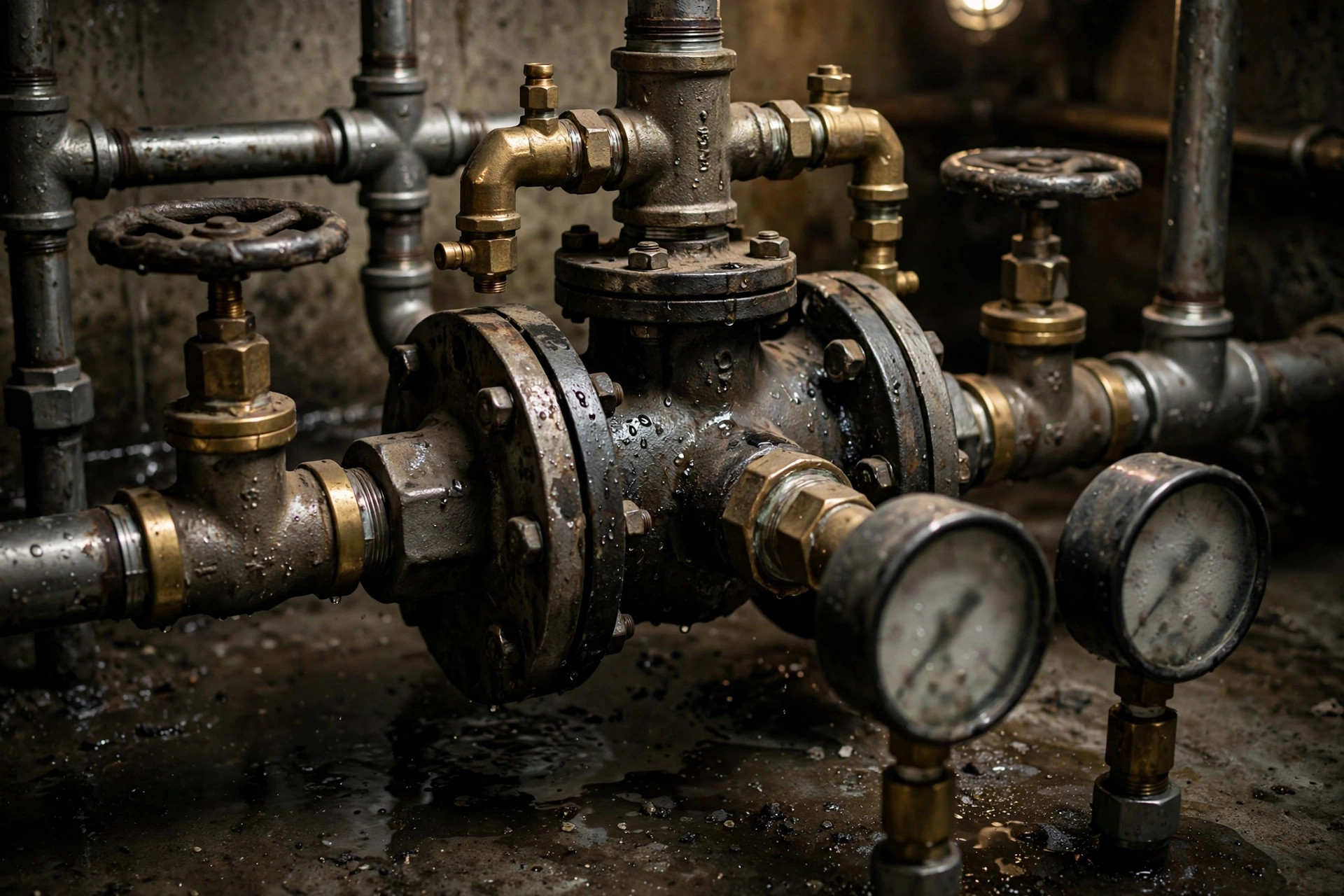

Para eso están los sistemas de tubería seca. En un sistema húmedo normal, las tuberías están llenas de agua y en el momento en que se rompe un rociador, el agua ya está allí. En un sistema seco, las tuberías están cargadas con aire a presión, y el agua está retenida por una válvula de alarma de tubería seca instalada en una sala de válvulas calefactada adosada al congelador. Cuando un incendio real rompe la ampolla de vidrio de un rociador, la presión de aire en la red cae, el agua empuja la clapeta de la válvula y la abre, y solo entonces el agua inunda las tuberías y llega a los rociadores.
Sobre el papel, simple. El diablo, como siempre, está en los detalles.
Los sistemas de tubería seca y los de preacción se confunden constantemente, así que zanjémoslo. Un sistema de tubería seca es de disparo único: se rompe el rociador, fluye el agua. Un sistema de preacción añade una segunda compuerta. Las tuberías siguen conteniendo aire, pero que se rompa un rociador por sí solo no basta. Un sistema de detección de incendios tiene que confirmar primero el fuego, la válvula se abre y precarga las tuberías con agua, y entonces los rociadores descargan. Doble enclavamiento, y la probabilidad de una descarga accidental cae a casi nada.
¿Cuál elegir? Mire lo que hay en el edificio. Un almacén de alimentos congelados normal funciona bien con tubería seca. Es más simple y más barato de mantener. Pero ¿un almacén frigorífico de productos farmacéuticos, inventario de alto valor, o un edificio lleno de embalajes de cartón? Yo iría con preacción siempre. Una descarga accidental, con producto arruinado más el cierre y el vaciado para secarlo todo, cuesta muchísimo más que la diferencia de precio entre los dos sistemas. Es un equilibrio sin respuesta universal, solo el valor de su inventario sopesado frente a su tolerancia al riesgo.
La sala de válvulas lo es todo
Un sistema seco no tiene agua en sus tuberías, lo que engaña a la gente haciéndoles pensar que no hay nada que mantener. La sala de válvulas es el corazón de toda la instalación, y equivocarse en su ubicación lo contamina todo aguas abajo. Tiene que ser una sala aislada, normalmente tabicada justo contra la pared exterior del congelador, y tiene que mantenerse por encima del punto de congelación todo el invierno. Dos cosas dentro importan más que nada: la propia válvula de alarma de tubería seca, y el compresor de aire que mantiene presurizada la red de tuberías.
Ese compresor ha dejado en ridículo a bastantes operadores. Su trabajo es mantener la presión de aire de la red y reponerla cuando baja. Si lo dimensiona de menos, esto es lo que pasa: en un lugar con grandes oscilaciones de temperatura entre el día y la noche, la presión de la red cae con la temperatura nocturna, el compresor pequeño no da abasto, la válvula cree que se ha roto un rociador, y se dispara. El agua inunda las tuberías, se congela en un ambiente bajo cero, y todo el sistema queda muerto en el acto. He visto exactamente este fallo. Arreglarlo costó más que una instalación nueva, porque hubo que localizar y reemplazar cada sección congelada de tubería.
La inspección rutinaria se reduce a tres cosas. Primera, vigile cada cuánto cicla el compresor. Ciclos frecuentes significan que la red pierde aire, y una fuga sin encontrar es un futuro fallo por congelación. El punto de fuga suele ser también donde la tubería se partirá primero. Segunda, vigile la temperatura de la sala de válvulas. Si la calefacción falla y empieza a formarse escarcha en el cuerpo de la válvula, la clapeta puede agarrotarse. Una válvula que no abre en un incendio real es peor que no tener válvula. Tercera, haga la prueba de drenaje principal en el ciclo que exijan el código vigente y su autoridad local de bomberos. Deliberadamente no le doy un número aquí. Búsquelo para su jurisdicción, no lo tome del comentario improvisado de un contratista.
El trazado térmico merece mención propia. El cable calefactor eléctrico enrollado en las tuberías bajo el aislamiento es una buena póliza de seguro para condiciones extremas, pero el cable envejece, y envejece en silencio. Sigue consumiendo energía y deja de producir calor. Dondequiera que lo haya instalado, ponga una línea dedicada en la hoja de inspección y verifique de verdad que sigue caliente. Quien trate el trazado térmico como instalar-y-olvidar acaba pagando un reemplazo completo de tuberías.
Las penetraciones de muro son otro asesino silencioso. Donde las tuberías atraviesan la envolvente aislada del congelador, el manguito tiene que estar sellado y aislado correctamente. He visto cuadrillas taladrar y rellenar el hueco con espuma en spray. La espuma se agrieta con la edad, la penetración se convierte en un puente térmico, y el frío se arrastra por la tubería de acero directo a la sala de válvulas. La calefacción de la sala se dimensionó para pérdidas normales de calor, no para esa emboscada, así que la temperatura baja grado a grado y la escarcha empieza en la válvula. Para cuando alguien se da cuenta, lleva meses creciendo.
Decida la protección contra incendios antes del hormigón, o pague el doble
Este es mi veredicto, y lo digo claramente: en un congelador nuevo, el diseño de protección contra incendios tiene que estar cerrado antes de que terminen los planos de obra civil.
¿Por qué? Cada elemento de un sistema seco, la ubicación de la sala de válvulas, el trazado de tuberías, las penetraciones de muro, está ligado al aislamiento y a la estructura. La sala de válvulas necesita su espacio reservado y sus manguitos colocados durante la obra civil. Los detalles de sellado y aislamiento de penetraciones pertenecen a la especificación de obra civil. Hecho durante la construcción, todo esto cuesta casi nada en el margen.
Decidir después de que el edificio está en pie es otra historia. Los paneles de aislamiento están sellados, así que cada penetración nueva significa cortarlos, y sellar una penetración correctamente a posteriori cuesta múltiplos de hacerlo durante la construcción. No hay dónde poner la sala de válvulas, así que termina atornillando un cobertizo calefactado al exterior del edificio, con aislamiento, calefacción y tuberías rehechos desde cero. En una reconversión en la que participé, la cotización del contratista de incendios salió a aproximadamente el doble de lo que habría costado el mismo sistema si se hubiera diseñado desde el primer día. Al propietario le temblaba la mano al firmar, y no era solo el dinero. Dos meses de calendario se habían evaporado también.
Lo peor de todo es el congelador en operación. El producto ya está en el edificio, así que la reconversión significa trabajos en caliente y cortar huecos en un congelador en marcha. El inventario tiene que moverse, la refrigeración no puede parar, y la cuadrilla trabaja en los huecos que operaciones permita. Nada de eso aparece en la cotización. Todo es dinero de verdad. Y hay una trampa más sutil: para ahorrarse molestias, algunas reconversiones meten la sala de válvulas dentro de la envolvente aislada, donde la válvula vive en frío y humedad permanentes. Tres inviernos después está corroída y cerrada. Eso es una decoración cara, no un sistema contra incendios.
Así que deje de pensar en la protección contra incendios como un equipo que se añade después. En el almacenamiento refrigerado, es parte del edificio, no de la lista de equipos. Antes de que salgan los planos estructurales, el contratista de incendios necesita un asiento en la mesa de diseño, con la ubicación de la sala de válvulas, las rutas de tuberías y cada penetración marcadas en los planos. Ese único paso ahorra el doble de dinero y medio año de sufrimiento después.
Si está planeando un congelador ahora mismo, haga una cosa esta semana: meta al contratista de incendios en la reunión de diseño, cierre la ubicación de la sala de válvulas y cada penetración de muro sobre la marcha, y solo entonces deje que obra civil emita sus planos. Invierta el orden y el precio se duplica. Eso no es una metáfora. Lo he visto ocurrir.
