크레인 어드레싱은 포크가 팔레트를 뚫을 때까지는 지루하게 들린다. ASRS 통로에서는 스태커 크레인이 항상 정확한 위치 —수평 주행과 수직 승강— 를 알아야 한다. 1 cm만 어긋나도 포크는 팔레트를 찌르거나 랙 빔에 살짝 닿는다. 후자는 두 번 본 적이 있는데, 수리 청구서는 매번 여섯 자리였다. 그러니 영업사원이 "±0.5 mm 정확도"라는 말로 눈을 멀게 하기 전에, 두 가지 주류 방식 —레이저 위치 결정과 바코드 위치 결정— 이 실제로 어떻게 작동하는지 살펴보자.
레이저 위치 결정의 원리: 하나의 빔, 하나의 거리

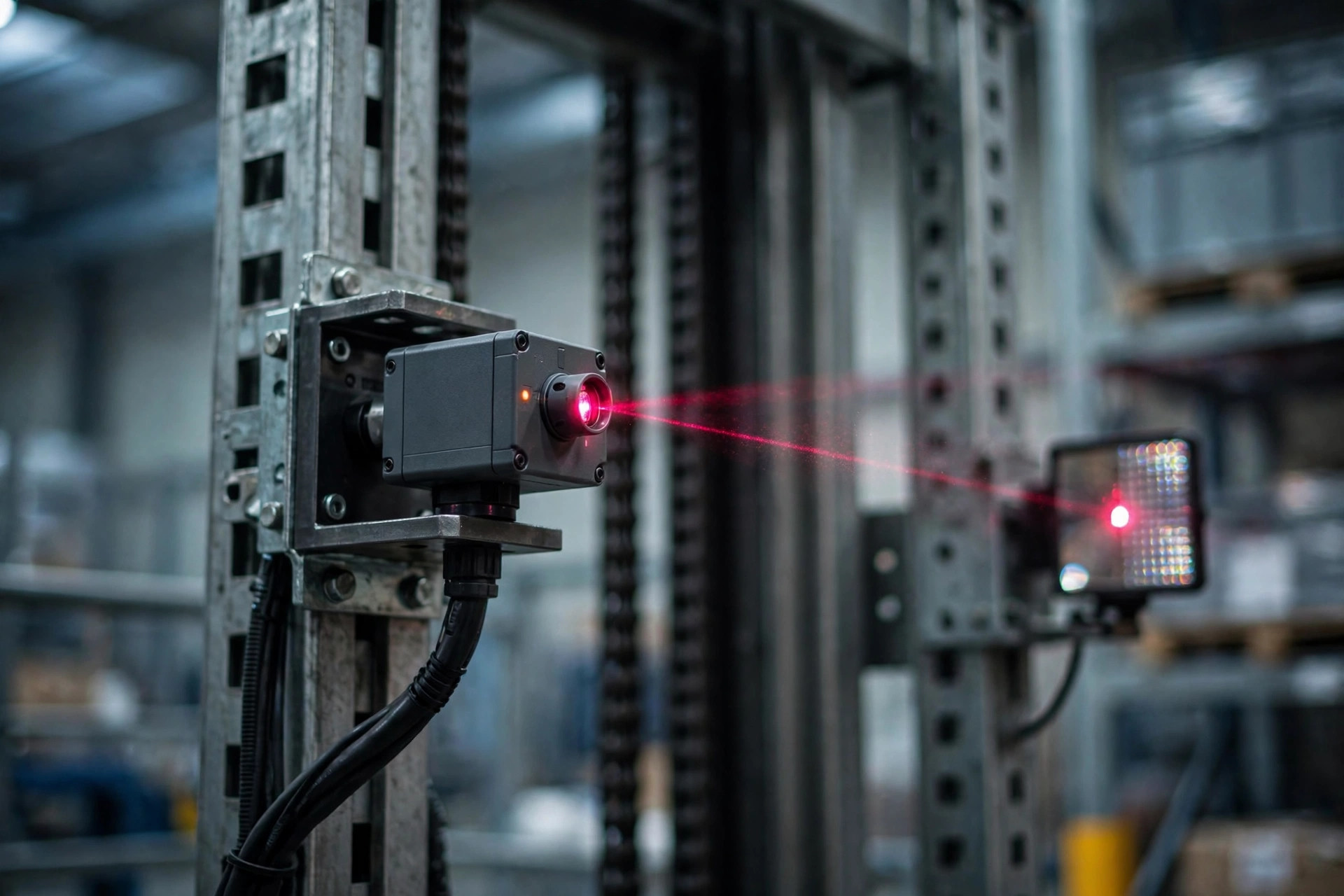

레이저 거리 센서가 크레인에 올라타 통로 끝에 있는 반사판을 향해 발사한다. 비행 시간으로 거리를 구한다. 협곡에서 소리치고 메아리를 재는 것과 같다고 생각하면 된다. 다만 빛은 소리보다 6자리수 빠르며, 센서는 초당 수백 번 측정한다 —어떤 크레인 속도에도 충분히 따라갈 수 있는 속도다.
측정 범위는 수백 미터를 거뜬히 커버하고, 30 m 높이의 베이도 문제없다. 반복정밀도는 밀리미터급 —제조사는 보통 ±1~±3 mm를 내세우니, 정확한 수치는 최신 데이터시트를 확인하길 바란다. 수평 주행용 한 세트, 수직 승강용 한 세트, 서로 독립이다. 종합하면 레이저 위치 결정은 솔직하고 단순한 길이다. 물리학은 직관적이고 정밀도는 진짜지만, 누군가 돌봐줘야 한다는 대가가 있다.
무엇을 두려워할까? 먼지와 드리프트다. 센서 렌즈나 반사판에 먼지 막이 앉으면 반사율이 떨어지고, 컨트롤러는 "위치 상실" 알람을 울리기 시작한다. 하중을 받은 랙 기둥은 세월이 지나며 크리프하고, 바닥은 가라앉고, 반사판이 빔에서 벗어나는 순간 어드레싱은 흔들리기 시작한다.
2022년, 쑤저우에 있는 3PL 고층 창고 —높이 24 m, 240 m/min로 달리는 더블딥 스태커 크레인. 겨울 난방이 들어가자 분진 농도가 올라갔고, 반사판을 2주간 닦지 않은 것만으로 "위치 상실" 알람이 울리기 시작했다. 한 번은 크레인이 최고 속도로 비상 정지했는데 포크 끝이 팔레트 바닥을 스쳤다 —팔레트 1장 통째로 폐기했다. 해결책은 민망할 정도로 단순했다. 유지보수 체크리스트에 한 줄 추가하는 것. "반사판은 매주 수요일에 닦기". 3년, 재발 제로. 레이저 어드레싱의 정밀도는 진짜 정밀도다 —하지만 손질을 요구한다. 그것이 아킬레스건이다.
바코드 위치 결정의 원리: 벽에 붙은 100 m 줄자
코딩된 바코드 테이프 —2D 스타일 코드를 쓰는 시스템도 있다— 가 통로 전체에 붙어 있고, 크레인의 판독 헤드가 이동식 바코드 건처럼 스캔한다. 각 코드에는 절대 위치 데이터가 들어 있어, 어디서 읽든 자신의 위치를 안다. 벽에 100 m 줄자를 붙이고 판독기를 그것을 읽는 눈으로 삼은 것이라고 생각하면 된다 —4 m/s에서도 계속 읽는다.
스케일 정확도 역시 밀리미터급이며, 반복정밀도는 ±1 mm 전후 —역시 최신 데이터시트를 확인하길 바란다. 먼지나 조도 변화는 거의 타지 않는다. 반사광이 아니라 코드를 읽기 때문이다. 이 길에서는 시공 품질이 모든 것을 결정한다.
무엇을 두려워할까? 시공과 물리적 손상이다. 수십에서 수백 미터에 걸쳐 테이프는 똑바르게, 이음매는 촘촘하게 붙어야 한다 —2 mm의 비틀림은 체계적인 2 mm 어드레싱 오차가 된다. 시공은 노동 집약적이다. 120 m 통로에는 두 사람이 달라붙어 붙이고 맞추는 데 2~3일이 걸린다. 테이프는 노후되고, 팔레트가 뜯어낸 자리에서는 판독기가 그 위를 "건너뛰기" 시작해 크레인을 감속시킨다.
2024년, 청두의 -25°C 의약품 냉동 창고. 바코드 테이프에 서리가 앉아 판독률은 99.9%에서 미끄러져 내렸고, 크레인은 서리 구간을 감속으로 기어 다녀 라인 처리량은 15% 떨어졌다. 해결책은 판독 헤드에 건조 공기를 불어넣는 것이었다. 비용은 거의 들지 않았지만, 설계 단계에서는 아무도 생각하지 못했다. 바코드 어드레싱은 먼지를 두려워하지 않는다. 두려워하는 것은 추위다. 레이저의 거울상이다.
정면 대결: 레이저 vs 바코드 위치 결정, 세 개의 장부
| 차원 | 레이저 위치 결정 | 바코드 위치 결정 |
|---|---|---|
| 원리 | 레이저 거리 측정, 비행 시간 | 절대 위치 바코드 테이프 판독 |
| 반복정밀도 | 밀리미터급 (±1~±3) | 밀리미터급 (±1 전후) |
| 하드웨어 비용 | 높음: 센서+반사판이 비싸다 | 낮음: 판독기+테이프가 싸다 |
| 설치 비용 | 낮음: 헤드 2개 달고 빔 맞추면 반나절에 끝 | 높음: 통로 전체에 테이프를 붙이고 정렬, 인건비가 큰 항목 |
| 유지보수 초점 | 렌즈와 반사판 닦기, 먼지와의 싸움 | 테이프 노후와 이음매 점검, 서리와의 싸움 |
| 환경 취약점 | 먼지, 반사판 드리프트 | 심냉동 서리, 테이프 물리적 손상 |
| 고장 모드 | 위치 상실, 비상 정지 | 판독 건너뜀, 저속 운행 |
트레이드오프를 한 문장으로: 레이저는 "하드웨어는 비싸고, 설치는 싸고, 유지보수는 까다롭다". 바코드는 "하드웨어는 싸고, 설치는 비싸고, 유지보수는 운에 맡긴다"다. 5년을 보면 총비용은 대체로 같은 선상에 모인다 —양쪽 진영 영업사원이 지금도 살아 있고, 어느 쪽도 상대를 집어삼키지 못한 이유다.
이제 푸념 하나. 많은 구매자가 "±0.5 mm 어드레싱 정확도"를 요구하며 들어온다. 인상적이지 않은가? 하지만 랙 기둥 설치 공차는 ±5~±10 mm이고, 빔 위에 앉은 팔레트가 ±10 mm의 안착 유격을 더한다. 어드레싱이 아무리 정확해도 포크가 조준하는 슬롯은 이미 1 cm 어긋나 있다. 랙 공차를 넘는 정확도의 1 mm마다 버려지는 돈이다. 올바른 순서: 먼저 랙 공차를 재고, 다음에 어드레싱 사양을 정하고, 마지막에 가격을 얘기한다. 순서를 뒤집으면 영업사원에게 기부하는 셈 —이런 가짜 요구조건은 볼 때마다 지적하고 있다.
갈림길: 어떤 창고가 무엇을 선택하고, 5년 차에 누가 더 편히 잠드는가
크레인 어드레싱에는 표준 정답이 없고, 적합만 있을 뿐이다.
- 먼지 많은 창고 (건자재, 종이, 곡물): 바코드. 체크리스트를 아무리 촘촘히 만들어도 레이저 렌즈를 그만큼 자주 닦을 수는 없다.
- 심냉동 창고 (-20°C 미만): 가열 하우징을 단 레이저, 또는 에어 퍼지를 단 바코드 —비교하기 전에 그 작은 비용을 합계에 넣어라.
- 아주 긴 통로 (100 m급): 레이저. 100 m에 바코드 테이프를 붙이면 이음매 오차가 쌓여 후회한다.
- 빠듯한 예산, 빠듯한 일정: 레이저는 가동이 빠르다 —정렬에 반나절이면 끝. 자체 유지보수 인력과 싼 인건비가 있다면 바코드의 장기 보유 비용이 낮다.
- 한 줄 규칙: 통로가 길수록 레이저, 환경이 더러울수록 바코드, 냉동 창고는 따로 계산한다.
이제 5년 차 유지보수. 레이저의 함정은 눈에 보이지 않는 먼지다. 반사판은 아무도 가지 않는 통로 끝에 있다. 반년만 닦지 않아도 반사율은 절반이 된다. 컨트롤러는 가끔 상실을 보고하다가, 잦은 상실을 보고하다가, 끝내 움직이기를 거부한다. 담당자 이름을 붙여 SOP 체크리스트에 넣을 일이다. 바코드의 함정은 눈에 보이는 손상이다. 팔레트에 긁힌 테이프, 지게차에 파인 테이프. 판독기는 그냥 건너뛴다. 여분 테이프를 자재 창고에 두고 정식 스플라이스 이음매를 사용하라 —투명 테이프로 때우지 마라. 그 구간 코드가 읽히지 않게 된다. 어느 쪽이든 5년을 돌리면 MTBF는 비슷하게 나온다. 다른 것은 유지보수 동작이다. 레이저는 "자주 닦기", 바코드는 "자주 살피기"다. 가동률이 유지되느냐는 전적으로 누군가 실제로 하느냐에 달려 있다.
그래서 그 돈은 낼 만한가? 이 숫자 하나를 봐라. 랙 설치 공차, 밀리미터로. 공차 10 mm인데 ±1 mm 어드레싱을 산다 —그건 낭비다. 공차 3 mm면 고정밀을 말할 자격을 얻은 것이다. 먼저 공차를 재고, 다음에 방식을 고르고, 마지막에 계산하라. 순서를 맞추면 돈은 헛되지 않는다.
Da Liu, 자동화 엔지니어 지음
