Primero lo importante: un transportador de dos niveles cambia espacio vertical por alquiler de piso. Conviene cuando el edificio no puede ampliarse, un solo nivel no puede con el flujo y realmente hay dos corrientes separadas: salidas y devoluciones. Cualquier otra cosa es comprar problemas. He visto este error tres veces: dos en las que un integrador empujó a un cliente a los dos niveles para vender más acero, y una en la que el cliente se convenció solo. Cuándo vale la pena, dónde están las trampas de diseño y cómo sobrevivir al mantenimiento: de eso trata este artículo.
Qué aspecto tiene realmente un transportador de dos niveles
Dos líneas de transportador apiladas en vertical, compartiendo un mismo juego de patas de acero. El esquema más común lleva las salidas en el nivel inferior — cajas recogidas hacia control, empaque y despacho — y las devoluciones en el nivel superior — charolas vacías que vuelven del despacho a la zona de recolección. Se puede invertir, según el flujo del edificio.
La lógica del ahorro de espacio es directa: dos líneas ocupando la huella de una. Una línea de cien metros de un solo nivel, con su pasillo y sus holguras de servicio, se come un pasillo entero. Apila dos niveles y la huella apenas crece: recuperas un pasillo completo. Donde la renta es cara, esa cuenta habla por sí sola.
Una advertencia: un segundo nivel no hace que las cajas se muevan más rápido. Fusiona los flujos de salida y de devoluciones en un solo pasillo. Si tu corriente de devoluciones es lo bastante pequeña para carritos de mano, dos niveles son excesivos y traen todo el paquete de dolores de cabeza de mantenimiento.
Cuándo valen la pena los dos niveles: corre tres números primero
Número uno: la matemática del flujo. ¿Los picos de salida y de devoluciones alcanzan cada uno, digamos, entre el 60 % y el 70 % de lo que puede llevar una línea de un solo nivel? Ambos tienen que calificar. Si solo uno lo hace, maneja la corriente menor a mano o con una simple línea ramal: mucho más barato.
Número dos: la matemática del piso. Renta por metro cuadrado por el área de pasillo que recuperas, frente al costo incremental: columnas más altas, plataformas de servicio, equipos de acceso, el doble de sensores, un elevador. Si el retorno no se ve en pocos años, no lo hagas.
Número tres: la matemática del futuro. Modernizar una línea de dos niveles cuesta varias veces lo de una de un solo nivel, y no hay vuelta atrás. ¿El nivel único está realmente al máximo, o solo parece estarlo? Prueba primero optimizar los tiempos de liberación de oleadas o escalonar salidas y devoluciones: he visto almacenes ganarse así dos años más en un solo nivel.
Mi regla: las tres tienen que cumplirse: ① el edificio realmente no puede ampliarse; ② ambas corrientes justifican su propio transportador; ③ el volumen solo va a crecer. Falla una, y espera.
Caso uno: un almacén de fulfillment de comercio electrónico en el este de China, modernizado antes de la temporada pico de 2024. Cuatro años de contrato de arrendamiento por delante, rodeado de otras fábricas, cero espacio para expandirse. Salidas y devoluciones de charolas vacías ocupaban cada una una línea completa, y el empaque había quedado apretado contra las puertas de muelle. Apilamos las dos líneas — salidas abajo, charolas vacías volviendo arriba — y recuperamos un pasillo completo, bastante más de cien metros cuadrados, que se convirtió en una nueva zona de estaciones de empaque. Docenas de estaciones de empaque extra para el pico, congestión del muelle despejada. La modernización se pagó sola contra el costo evitado de un segundo edificio en poco más de un año. Los prerrequisitos se cumplían: ambas corrientes eran grandes, la renta era alta, las tres condiciones se daban.
Trampa de diseño n.º 1 en dos niveles: altura, holguras y puntos de fusión
Paso uno: mide la altura libre del edificio. La superficie de transporte superior suele estar a más de dos metros de altura, con holgura debajo para personas y equipos pequeños de manejo; el nivel inferior queda a altura ergonómica de trabajo. No dimensiones el hueco entre niveles solo con tu caja más alta: deja espacio para que un brazo humano alcance y saque una caja atascada. He visto un diseño dimensionado exactamente a la caja más alta; cuando el nivel superior se atascó, nadie podía meter el brazo y el equipo tuvo que quitar los paneles laterales. Media hora por incidente.
Paso dos: los puntos de fusión entre niveles. Las charolas vacías del nivel superior "bajan" por un transportador en espiral o un elevador vertical. El elevador es un punto único de falla: cuando se detiene, toda la corriente de devoluciones se detiene. Haz que el integrador responda tres preguntas por escrito: ¿hay desvío (bypass)? ¿Plazo de entrega de refacciones? ¿Puede con la tasa pico? Dos sin responder, y el diseño vuelve a la mesa.
Paso tres: la colocación de sensores, donde entra mi experiencia en sistemas. Una línea de dos niveles tiene aproximadamente el doble de fotoceldas que una de un solo nivel, y el WCS debe modelar los niveles como dos líneas lógicas independientes. Dos sensores en el mismo punto físico, uno por nivel: nunca dejes que sus direcciones de E/S choquen. He visto esta falla tres veces, siempre descubierta el día de la puesta en marcha: conflictos de direcciones, recableado, reprogramación, la salida en vivo se retrasa un día. Hazlo bien desde el diseño: listas de puntos de E/S separadas por nivel, números de segmento de línea separados en el WCS, para que una alarma de falla señale "nivel superior, segmento 4" en vez de un vago "falla de línea" que manda al técnico a cazar a ciegas.
Trampa de diseño n.º 2: mantenimiento — cuando el nivel superior se rompe, ¿cómo sube alguien hasta ahí?

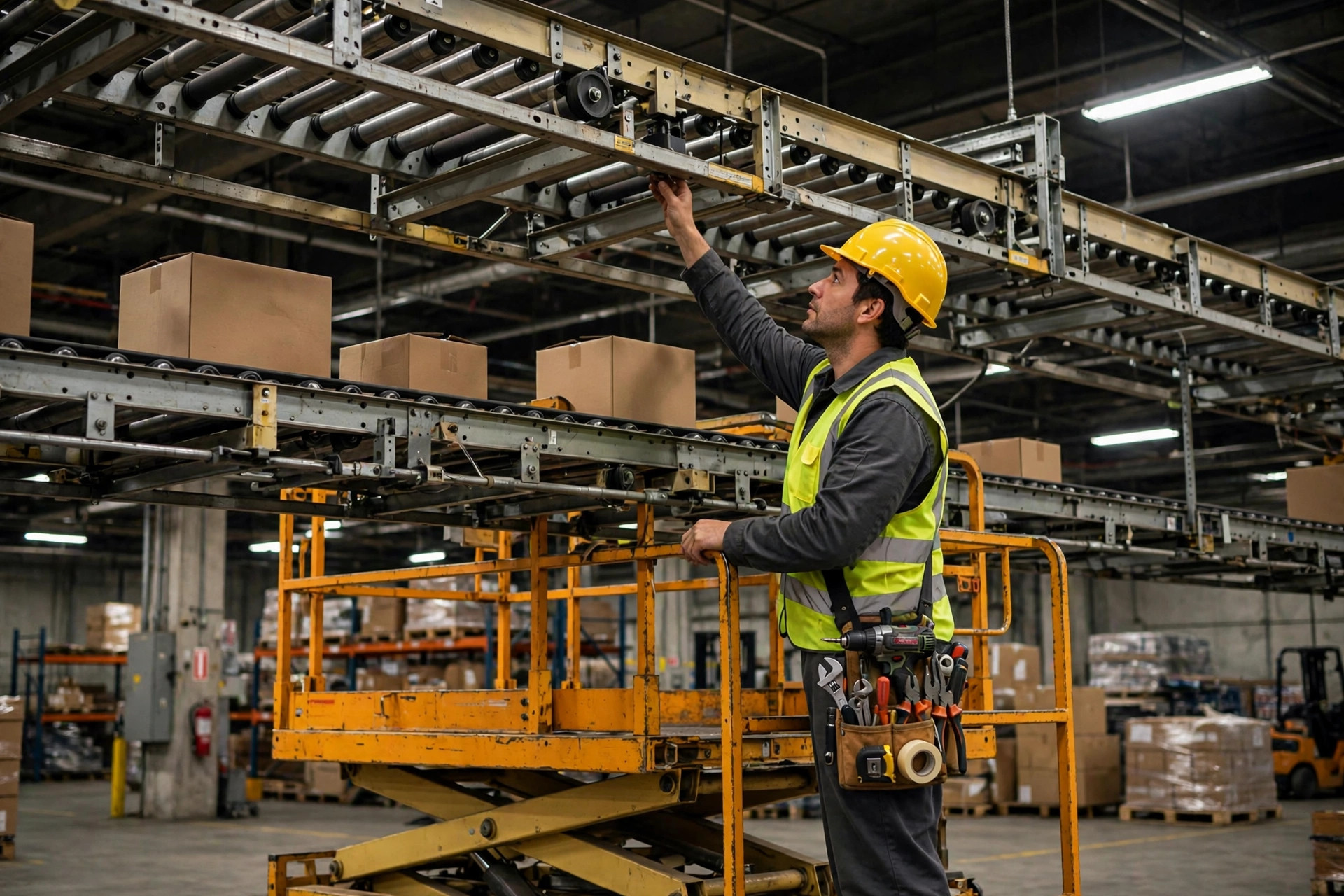

Los atascos del nivel superior son la causa más común de paro en las líneas de dos niveles. Atasco en un nivel: el operador se agacha, lo saca, dos minutos. Un atasco a más de dos metros de altura: escalera, arnés, trabajo de dos personas: media hora mínimo.
Caso dos: el mismo almacén, turno nocturno, una semana antes del pico. Una charola deformada atascó la línea superior de devoluciones, encajada justo entre dos columnas de soporte, fuera del alcance del brazo. No se había instalado ninguna plataforma de servicio. El jefe de turno requisó un montacargas con una tarima como plataforma improvisada: una violación de seguridad, pero no había alternativa. Casi una hora para sacar la charola. Durante esa hora, las devoluciones se detuvieron, la zona de recolección se quedó sin charolas vacías, el WCS seguía liberando oleadas, pero los recolectores no tenían dónde recoger: las salidas quedaron ociosas. Lo que aprendí esa noche: una parada de mantenimiento en dos niveles tiene el doble de radio de impacto que en uno solo, porque mata a la vez la corriente de salida y la de devoluciones.
Escribe el acceso de mantenimiento en el contrato: un punto de acceso o plataforma de servicio a intervalos regulares; un paro de emergencia de cuerda que recorra todo el nivel superior; iluminación bajo el nivel superior: ahí arriba está a oscuras; y un procedimiento adecuado de bloqueo y etiquetado (lockout/tagout). La mala costumbre de despejar atascos en una línea de un solo nivel en marcha le va a costar un accidente a alguien en una de dos niveles.
Lo contraintuitivo: el mantenimiento de dos niveles devuelve cada metro cuadrado que ahorraste
Este es el punto que más quiero dejar claro. Una línea de dos niveles ahorra espacio de piso durante la operación normal, pero las plataformas de servicio, las escaleras de acceso, el almacenamiento de refacciones y las zonas de exclusión de seguridad que acordonas durante las reparaciones consumen espacio de piso. En un proyecto: los dos niveles recuperaron aproximadamente un pasillo, algo más de cien metros cuadrados; las plataformas fijas, el lugar de estacionamiento del elevador móvil y las zonas de trabajo encintadas sumaron casi la mitad de eso.
Así que cuando corras el número dos (la matemática del piso), usa el ahorro neto, no el bruto: área bruta recuperada menos la huella de mantenimiento, por la renta. La mayoría de las propuestas de proveedores solo te muestran el bruto. El neto es lo que realmente te paga. Si el neto no cubre la inversión incremental, los dos niveles son un proyecto de vanidad con pérdidas.
Lista de verificación previa a firmar: siete preguntas antes de comprometerte
Cada una necesita una respuesta por escrito:
- Flujo: ¿Tasas pico de las corrientes de salida y de devoluciones, cada una como porcentaje de la capacidad de un solo nivel? Sácalo del historial de oleadas del WMS: sin adivinanzas.
- Piso: ¿Renta por metro cuadrado por el área neta recuperada: en cuántos años se paga el costo incremental? Neta, no bruta.
- Altura: ¿La altura libre admite la superficie superior más la holgura de servicio? ¿Rociadores y bandejas de cables se mantienen fuera del camino?
- Elevador: ¿Desvío si falla? ¿Plazo de entrega de refacciones? ¿Puede con la tasa pico?
- Mantenimiento: ¿Punto de acceso cada cuántos metros? ¿Plataformas instaladas? ¿Iluminación nocturna? ¿Lockout/tagout por escrito?
- Sistemas: ¿El WCS modela los niveles como dos líneas lógicas independientes? ¿Alguna dirección de E/S de sensores duplicada? Si un nivel se detiene, ¿las oleadas pueden degradarse con gracia en vez de arrastrar al otro nivel?
- Seguridad: barandillas anticaídas del nivel superior, paros de emergencia de cuerda, aislamiento de la zona de reparación: las tres, no negociables.
El punto seis es mi sesgo de consultor de WMS: la mitad del alma de una línea de dos niveles es el acero, la otra mitad es el WCS. Acero sólido con un sistema de control descuidado igual significa paros diarios.
Una cosa que puedes hacer mañana: toma una cinta métrica y verifica tres números: la altura libre del edificio, la altura de tu caja más alta y el ancho de tu pasillo actual. Esos tres números te dicen la mayor parte de lo que necesitas saber. Mide primero, habla con integradores después: nunca al revés.
Por Lin Xiao, consultor de implementación de WMS
