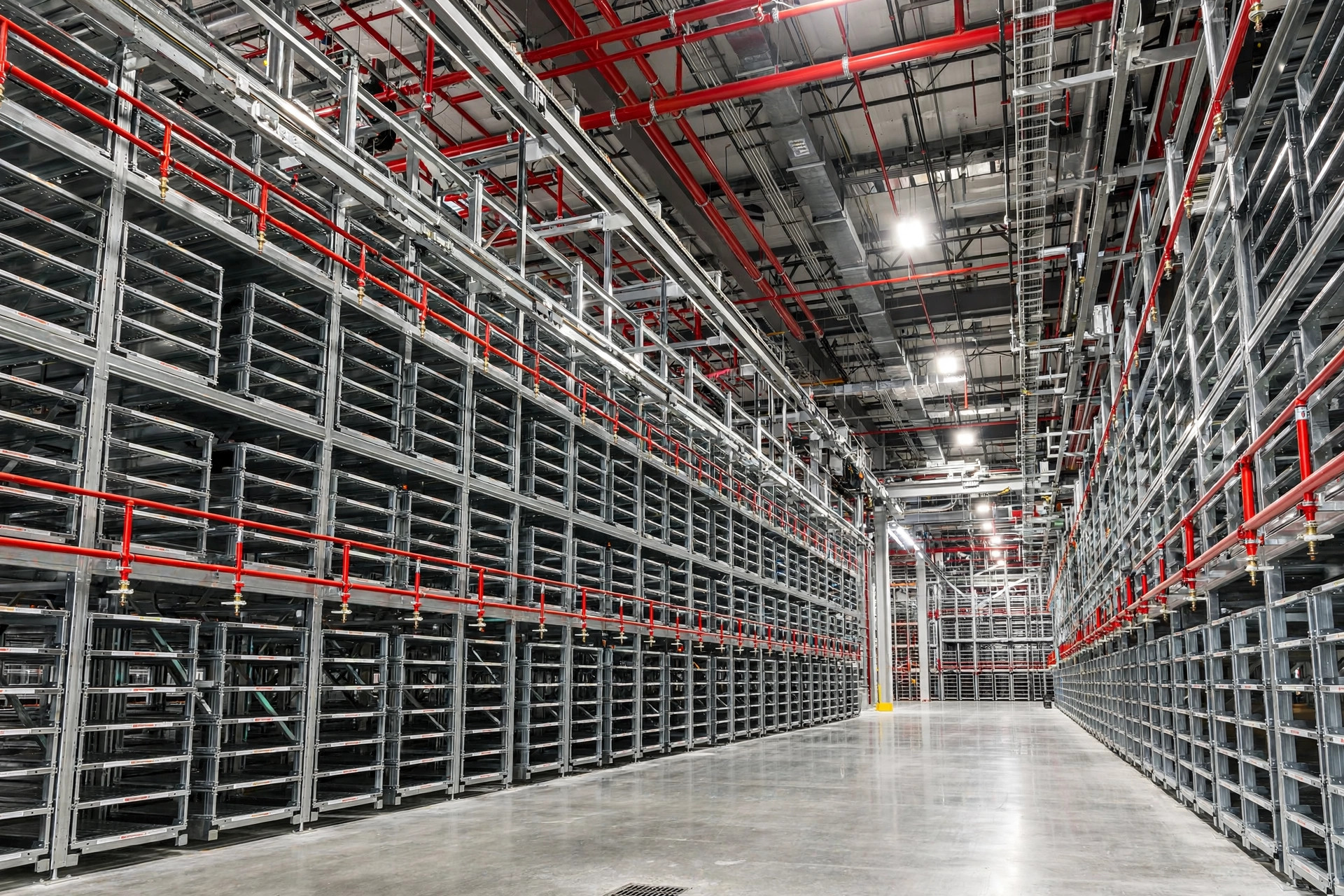

El día de la inspección, el inspector de incendios miró hacia lo alto del rack, se volvió hacia mí y dijo: el nivel superior está demasiado cerca de los rociadores. Esto no pasa. Era un proyecto en el que trabajé en el Inland Empire — un ASRS de gran altura de 12 metros, con rociadores ESFR instalados y la prueba de presión del sistema superada. Pero operaciones había añadido medio nivel de producto en la bahía superior durante los últimos dos meses. La distancia libre superó el límite y la aceptación se paralizó durante tres semanas: bajar producto, rediseñar el esquema, volver a presentar para aprobación. Lo que costó habría pagado medio montacargas.
Mi veredicto, por adelantado: la protección contra incendios en un ASRS nunca es simplemente "instale los rociadores y listo". El sistema de rociadores, la altura del rack, el tipo de estante y lo que realmente almacena son un solo cálculo vinculado. Descubrir que no coinciden el día de la inspección significa pagar en dinero y en tiempo.
Este artículo cubre tres cosas: cuántos niveles de rociadores necesita realmente, por qué cualquier cambio en los racks obliga a un recálculo contra incendios, y una lista de autoverificación para repasar antes de que llegue el inspector.
¿Cuántos niveles de rociadores necesita realmente?
Empecemos por lo básico: los rociadores ESFR — early suppression fast response, supresión temprana y respuesta rápida — son hoy el enfoque de rociadores de techo más común para almacenes de gran altura. Gran caudal de agua, respuesta rápida, diseñados para sofocar un incendio en su etapa inicial. Pero los ESFR tienen un techo de altura.
Según NFPA 13, los rociadores ESFR K14.0 que protegen almacenamiento en racks están limitados a alturas de techo de 35 pies (unos 10,7 metros) — y eso sin rociadores dentro de los racks. Los rociadores de orificio grande K22.4 y K25.2 pueden llevar un diseño solo de techo hasta 45 pies. Los esquemas ESFR listados más altos actualmente llegan a 48 pies sin rociadores dentro de los racks.
El problema: muchos almacenes automatizados de gran altura caen justo en esa zona incómoda. Un edificio de 12 metros (unos 39 pies) podría quedar cubierto por ESFR K25.2. A 14 o 15 metros, los rociadores dentro de los racks se vuelven obligatorios. En las tablas ESFR de NFPA 13 (16.2.3.1, 16.3.3.1 y sus hermanas), muchas opciones para techos por encima de 40 pies exigen explícitamente rociadores dentro de los racks.

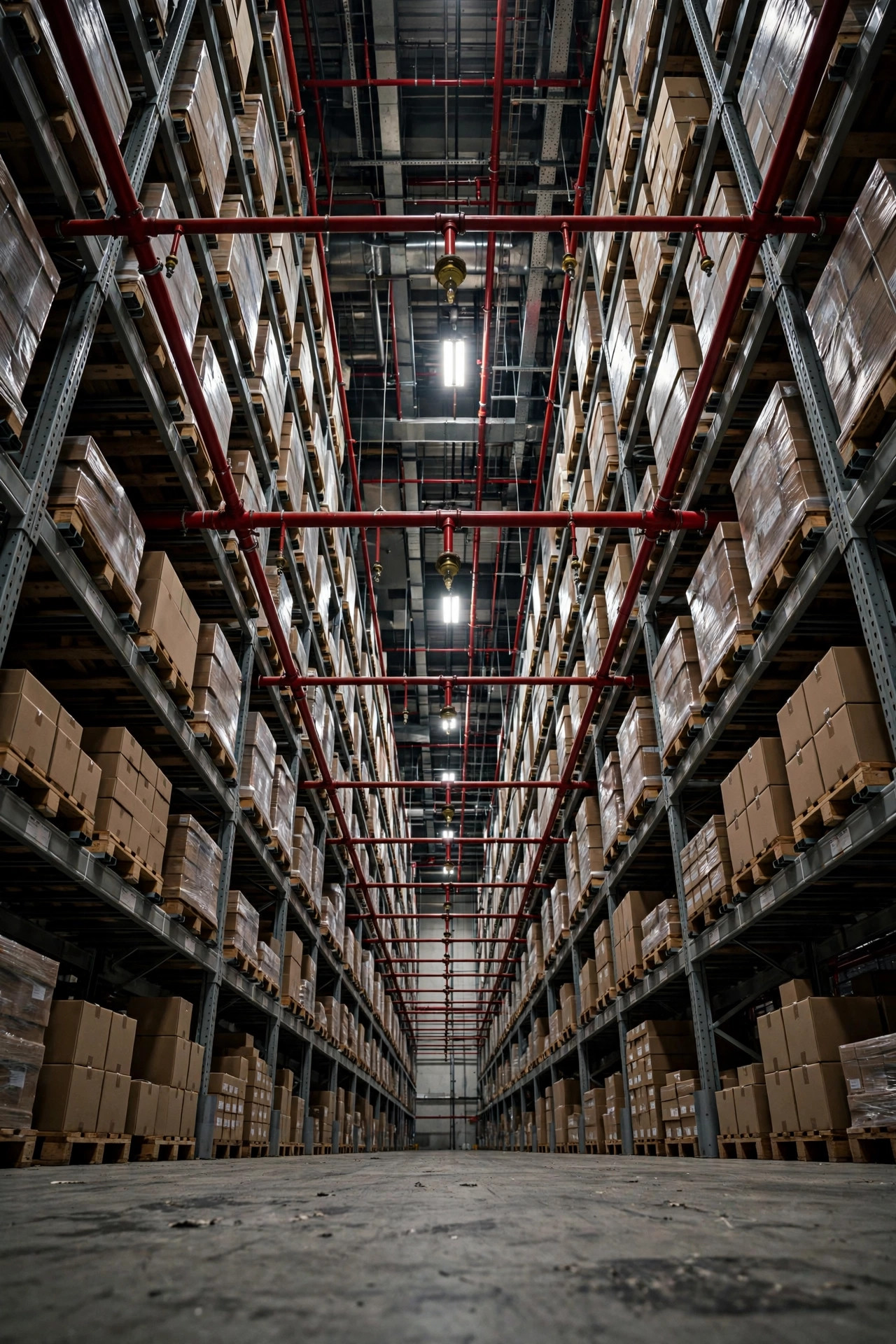

La lógica de los rociadores dentro de los racks es simple: un incendio en lo profundo del rack nunca ve el agua del techo. Los rociadores interiores se colocan entre niveles, cerca del combustible, y se activan cuando el incendio aún es pequeño — controlándolo con mucha menos agua. Una disposición típica: rociadores de respuesta rápida calibrados a 160 °F (unos 71 °C), factor K mínimo K5.6, separación horizontal no mayor de 5 pies, separación vertical cada 10 pies, y no más de 5 pies de almacenamiento por encima del nivel superior de rociadores interiores.
Luego está la trampa en la que más gente cae: los estantes sólidos. Si sus racks usan estantes sólidos, solo los ESFR de techo nunca bastan, sin importar la altura — necesita rociadores dentro de los racks, porque cada estante impide que el agua llegue al incendio de abajo. Esto tiene que quedar fijado en la etapa de revisión del diseño, no descubrirse después de que los racks estén montados.
Una más: los ESFR y las ventilaciones de humo y calor son mutuamente excluyentes. La ventilación arrastra el calor y retrasa la activación de los rociadores. He visto dos proyectos chocar con este muro porque el arquitecto y el consultor de incendios nunca compararon planos.
¿Por qué tocar los racks obliga a un recálculo contra incendios?
La frase que los inspectores de incendios más temen es "agregamos un nivel después". Unos cuantos números duros vinculan rociadores y racks — mueva uno, y todo el cálculo se reinicia.
Primero, la distancia libre: la distancia desde la parte superior del almacenamiento hasta el deflector del rociador. Los rociadores estándar de aspersión necesitan al menos 18 pulgadas (unos 45 cm); los ESFR necesitan al menos 36 pulgadas (unos 91 cm). La regla de las 18 pulgadas es el requisito más violado en almacenes ocupados de EE. UU. — operaciones sigue apilando más alto el nivel superior para que quepa más producto, y la distancia libre se pasa del límite en silencio.
Segundo, la clasificación de mercancías. Tome los plásticos expandidos en cartón — cajas de cartón donde el empaque de espuma supera el 25 % por volumen. Los ESFR K25 no pueden proteger eso. Y las mezclas de mercancías de los 3PL cambian constantemente: ferretería en cartón hoy, pequeños electrodomésticos con inserto de espuma mañana. La eficacia del esquema contra incendios cambia con ella. El almacenamiento real tiene que mantenerse coherente con el diseño contra incendios — y yo dejaría esa responsabilidad escrita en el contrato de arrendamiento.
Tercero, los espacios de flue. Los espacios de flue longitudinales y transversales entre las hileras de racks permiten que el agua y el calor se muevan verticalmente. Los espacios de flue bloqueados son la violación cotidiana más común — un operario mete una caja sobresaliente en el hueco por comodidad, y eso es un riesgo de incendio. Mantener los espacios de flue es responsabilidad diaria del operador, no del contratista de incendios.
Así que el esquema contra incendios no es algo de una sola vez. Agregar un nivel, cambiar mercancías, cambiar tipos de estante — cada cambio debe verificarse contra las condiciones originales de diseño de NFPA 13. La autoridad con jurisdicción local (AHJ) suele tener requisitos de permiso adicionales para almacenamiento de gran altura. Pregunte antes de cambiar; es más barato que ser detenido después.
Haga esta autoverificación antes de que llegue el inspector
Esta es la lista que repaso yo mismo cada vez antes de una inspección de aceptación:
Uno, mida las distancias libres. Revise por muestreo al menos cinco ubicaciones: de la parte superior del almacenamiento al deflector — no menos de 36 pulgadas para ESFR, 18 pulgadas para rociadores estándar. No se salte ninguna zona donde se haya elevado el nivel superior.
Dos, recorra los espacios de flue. Baje por cada pasillo y verifique que los espacios de flue longitudinales y transversales no estén bloqueados por cajas o tarimas. El hueco entre racks espalda con espalda es donde más se mete de todo.
Tres, inspeccione los rociadores interiores. En cada nivel, confirme que las tapas protectoras de fábrica estén retiradas — un rociador tapado es un rociador que no existe. Asegúrese de que los rociadores no estén bloqueados por producto ni golpeados hasta quedar torcidos. Los transelevadores trabajan todo el día en un ASRS; uno o dos rociadores doblados es lo rutinario.
Cuatro, concilie las mercancías. Tome su mezcla actual de inventario y compárela con la clasificación de mercancías del diseño contra incendios. Esté atento a plásticos recién agregados, mercancía con empaque de espuma, llantas o químicos. Si apareció alguno, pida a su consultor de incendios que reevalúe.
Cinco, revise estantes y registros de modificaciones. Confirme que el tipo de estante en campo coincida con lo presentado — y que nadie haya agregado entrepisos o niveles extra de estante sin registro. Cada cambio estructural necesita un registro.
Seis, tenga la documentación lista. Cálculos de diseño NFPA 13, el plan de almacenamiento de gran altura, planos as-built de rociadores y el último informe de inspección y mantenimiento — el inspector muy probablemente los pedirá. Los documentos faltantes pueden enviarlo de vuelta aunque las condiciones de campo sean perfectas.
Una última palabra honesta: en un proyecto ASRS, la protección contra incendios tiene que estar en la sala cuando se diseñan los racks. Los proyectos más fluidos que he visto tenían al consultor de incendios y al proveedor de racks sentados juntos en la primera revisión de planos, fijando en una pasada los niveles de rociadores, las dimensiones de los espacios de flue y los tipos de estante. Los peores descubrieron el desajuste tres semanas antes de la aceptación — y cada dólar gastado en arreglarlo entonces fue un dólar que podría haberse ahorrado.
¿Cuál es la distancia libre de su producto del nivel superior a los rociadores ahora mismo? Si no está seguro, traiga una cinta métrica mañana.
