Há dois invernos, eu estava comissionando equipamentos num novo centro de distribuição quando o proprietário me chamou ao canteiro uma semana antes da inspeção final. O inspetor de incêndio tinha acabado de sair com um veredito simples: a compartimentação contra incêndio tinha reprovado, então o prédio inteiro não podia abrir. Era uma instalação de 250,000 pés quadrados — contrato de locação assinado, estruturas porta-paletes montadas, equipamentos dentro. E o projeto inteiro estava travado em algo que ninguém tinha levado a sério.
Primeiro, o princípio: a compartimentação transforma um grande incêndio em vários pequenos
Pense num armazém como um navio, e na compartimentação contra incêndio como suas anteparas estanques. O casco sofre um impacto, a água invade, e as anteparas a confinam a um compartimento para que o navio não afunde. Um incêndio em armazém funciona da mesma forma: a compartimentação não está lá para apagar o fogo — esse é o trabalho dos sprinklers e do corpo de bombeiros. O trabalho dela é conter o fogo dentro de um compartimento, ganhando tempo para as pessoas saírem e para os bombeiros entrarem.
Tecnicamente, resume-se a dois elementos: paredes corta-fogo e portas de enrolar ou portas corta-fogo. As paredes selam de forma permanente. As portas de enrolar e as portas ficam abertas para o tráfego diário e se fecham de golpe quando há incêndio — como a tampa de um wok quando o óleo pega fogo.
Nos EUA, tudo isso vive no IBC e na família de códigos NFPA. Há um benefício colateral que muitos proprietários nem percebem: depois de dividir um prédio com paredes corta-fogo, o código permite calcular a área construída permitida como se fossem prédios separados (confirme sempre com seu AHJ local). É por isso que quase todos os mega-armazéns são fatiados em pedaços — não é superdimensionamento, é apenas como se obtém a licença.

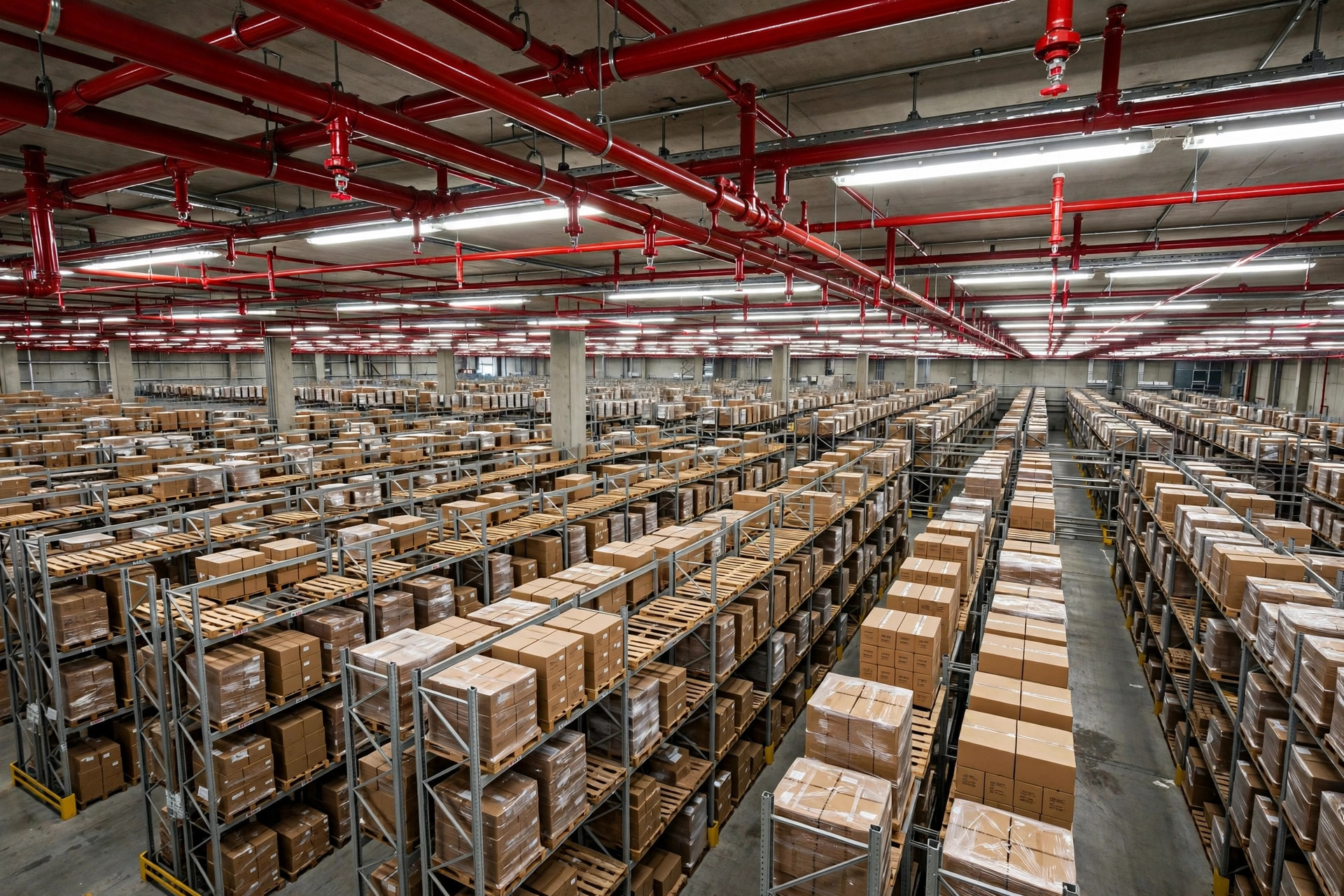

Deixe-me tirar um desabafo do caminho logo. Sempre alguém pergunta: «Temos cobertura total de sprinklers, será que ainda precisamos mesmo de compartimentação?» Vou ser direto: sprinklers extinguem; compartimentação confina. Esperar que uma camada de proteção faça dois trabalhos não é projeto, é aposta. Incêndios que os sprinklers não alcançam — bem no fundo de estruturas altas, cantos mortos sem cobertura — ainda podem ficar trancados dentro de um compartimento. «Temos sprinklers» não é uma desculpa que o inspetor de incêndio vai aceitar.
A linha divisória: parede ou porta de enrolar? Uma linha, desenhada no chão
A regra de seleção é uma única linha que você pode desenhar na planta: algo — pessoas ou empilhadeiras — passa por esta abertura na operação diária?
- Sem tráfego: construa uma parede corta-fogo. Limpo e pronto. Cada tubo, bandeja de cabos e duto que a atravessar recebe selagem corta-fogo, uma vez, bem feita.
- Com tráfego: instale uma porta de enrolar corta-fogo ou uma porta corta-fogo. Aberta o dia todo para nunca bloquear a operação, fecha automaticamente quando o alarme toca. Pense nela como o paraquedas de um elevador — você nunca percebe que existe até o único momento em que ela precisa funcionar.
Em números, estes são os que eu posso sustentar. A Tabela 716.1(2) do IBC correlaciona a resistência da parede com a proteção das aberturas: uma parede corta-fogo de 3 horas exige portas de enrolar ou portas de 3 horas em suas aberturas; uma barreira corta-fogo de 2 horas aceita proteções de 1.5 hora. Em resumo: a abertura não pode ser dramaticamente mais fraca que a parede. Procure a tabela exata você mesmo, e deixe seu AHJ dar a palavra final — não adivinhe.
Três formas de acionar uma porta de enrolar: ligá-la ao painel de alarme de incêndio, usar um fusível que derrete a uma temperatura definida, ou disparo por falta de energia — se a energia cair, a porta ainda precisa descer. Isso é o básico.
A NFPA 80 é explícita: portas de enrolar corta-fogo passam por um teste completo de descida pelo menos uma vez por ano, e cada teste é registrado por escrito e guardado para o AHJ (alguns fabricantes recomendam manter os registros por pelo menos três anos). Tradução: esta porta não é um cofre que você compra uma vez — é um equipamento com inspeção anual.
Mais um desabafo, sobre a pseudo-necessidade número dois: «Podemos usar portas normais baratas? O inspetor não vai notar.» Resposta direta: ele vai notar — portas e portas de enrolar corta-fogo certificadas trazem etiqueta UL ou FM, e sem etiqueta é papel rascunho. Num incêndio real, uma porta normal some em minutos e o fogo atravessa. Se você quer economizar esse dinheiro, elimine a compartimentação dos projetos por completo. (Aí você nunca vai passar na inspeção.)
As 5 coisas que os inspetores mais apontam na inspeção final
Aqui está o recheio do artigo. Quando o inspetor de incêndio percorre o escopo da compartimentação, ele verifica as mesmas cinco coisas toda vez — e oito em cada dez projetos tropeçam em pelo menos uma.
1. O teste de descida falha: o alarme toca, e a porta não desce — ou trava no meio do caminho.
Este é o assassino número um. Na inspeção final, o inspetor vai exigir um teste ao vivo: dispare o alarme, e cada porta de enrolar deve descer por completo e selar. Os suspeitos habituais: um freio de motor apertado demais, detritos nas guias, controles com fiação errada, uma fonte de energia de reserva que nunca foi ligada.
Caso um (os números abaixo são do projeto real): um novo CD de 250,000 pés quadrados na Califórnia — duas das quatro portas de enrolar reprovaram no teste de descida no dia da inspeção. Retrabalho, novo teste, reagendar a inspeção: duas semanas inteiras perdidas. O relógio do aluguel já estava correndo, as estruturas montadas, as equipes aguardando. Isso é dinheiro de verdade queimando.
2. Passagens não seladas: tubos, bandejas de cabos e dutos atravessando a parede sem selagem corta-fogo.
Você pode construir a melhor parede corta-fogo do mundo, aí o eletricista passa um eletroduto e o pessoal de climatização passa um duto, e ninguém sela os furos. Parabéns, você construiu uma chaminé. Os inspetores trazem lanternas especificamente para isso. A causa raiz é sempre a mesma: cada especialidade assume que outra pessoa sela. A correção: uma permissão de passagem desde o dia um — um furo, um ticket, quem corta sela, fotos arquivadas. Esse papel salva projetos na inspeção.
3. Fechadores de porta mortos — ou portas calçadas abertas.
Uma porta corta-fogo tem exatamente um trabalho: ficar fechada no dia a dia, segurar o fogo quando conta. Fechadores são consumíveis; depois de alguns anos perdem a força e a porta não tranca. Pior é quando a operação calça a porta aberta com um palete «porque é mais conveniente.» O que me leva à conclusão contraintuitiva: o maior inimigo da compartimentação contra incêndio não é o fogo — é a operação diária cortando caminho. Uma ótima fechadura não significa nada se você deixa a porta destrancada todo dia.
4. Área do compartimento excedida.
O projeto tinha as áreas dos compartimentos todas calculadas corretamente, aí a construção mudou algo, a operação acrescentou uma divisória, e a área real estourou o limite. A regra (confirme com seu corpo de bombeiros local): a área permitida está ligada ao tipo de construção e à proteção por sprinklers — mude uma variável e o limite muda. Esta é a falha mais cara, porque a correção geralmente significa acrescentar paredes e portas.
Caso dois: a reforma de um armazém antigo onde o proprietário alargou duas aberturas numa parede corta-fogo para caber mais estruturas. O recálculo da área reprovou na inspeção, e eles tiveram que acrescentar duas portas de enrolar corta-fogo para passar. As portas de enrolar foram a parte barata; o tempo parado foi a parte cara. E mais um detalhe: essas portas de enrolar nunca tinham passado pelo teste anual de descida da NFPA 80 — as correntes tinham enferrujado e travado, e a porta não descia de jeito nenhum. Eles substituíram todo o mecanismo de disparo. A mesma doença nos dois casos: instalado e depois ignorado, até o dia da inspeção revelar que eram decorativas.
5. Produto empilhado sob a porta de enrolar.
O olhar favorito do inspetor: há alguma coisa — paletes, caixas — bem debaixo da porta de enrolar? A porta desce sobre a mercadoria, não consegue selar, e a fumaça e as chamas passam pela fresta. Esta é puro hábito. A correção não custa quase nada: pinte uma zona amarela de proibido empilhar no chão, cubra isso no treinamento de empilhadeira, verifique semanalmente.
Vamos aos números: retrabalho vs. fazer certo da primeira vez
Meu hábito: sem números, sem conversa. Usando os números do caso um (custos reais do projeto, arredondados):
- Fazer certo da primeira vez: especificar portas de enrolar de um fabricante respeitável com o módulo de interface de alarme, fazer dois testes completos de descida durante a instalação, selar cada passagem e aprová-la de primeira. O prêmio é de cerca de 5–8% do pacote total de compartimentação.
- Retrabalho: mão de obra para corrigir, taxas de reinspeção, duas semanas de aluguel queimadas enquanto o prédio ficou parado. Total: 8–10 vezes o prêmio que você «economizou.»
De 8 a 10 vezes. Esse é o único número que eu prometi.
E a conclusão contraintuitiva, mais uma vez: o maior inimigo da compartimentação contra incêndio não é o fogo — é a operação diária cortando caminho. Um incêndio acontece talvez uma vez. Mas «deixa a porta aberta, é mais fácil» e «empilha aqui, a gente move amanhã» são ditos todos os dias. A compartimentação é um sistema de «treinar mil dias». Mantê-la custa um pouco, constantemente, de formas chatas. A única vez em que ela salva você, paga por tudo.
Então, o dinheiro vale a pena? Olhe para aquele único número: 8–10x. Cada dólar que você gasta hoje fazendo certo e mantendo economiza de oito a dez dólares de retrabalho e tempo parado depois. Até a equipe financeira consegue fazer essa conta.
Por Da Liu, Engenheiro de Automação
Traduzido do inglês. Em caso de divergência, prevalece a versão em inglês.
