이 글을 쓰게 만든 소포는 신발 상자였다. 멤피스 인근 소포 허브에서 90도 벨트 커브를 벗어나 공중으로 6피트 가까이 날아가, 지게차가 회전하던 통로에 떨어졌다. 다친 사람은 없었지만 신발 상자는 살아남지 못했고, 그 교대의 분류기 정시율도 살아남지 못했다.
컨베이어를 운영하는 현장이라면 소포가 떨어지는 커브가 있다. 매 교대마다가 아닐 수도 있고, 라인이 뜨겁게 돌아가는 피크 시즌에만일 수도 있다. 커브 옆에 20년을 서 있으면서 내가 배운 건 이것이다. 커브는 거의 고장 나 있지 않다. 반경, 속도, 가드레일이 서로 맞지 않았을 뿐이다.

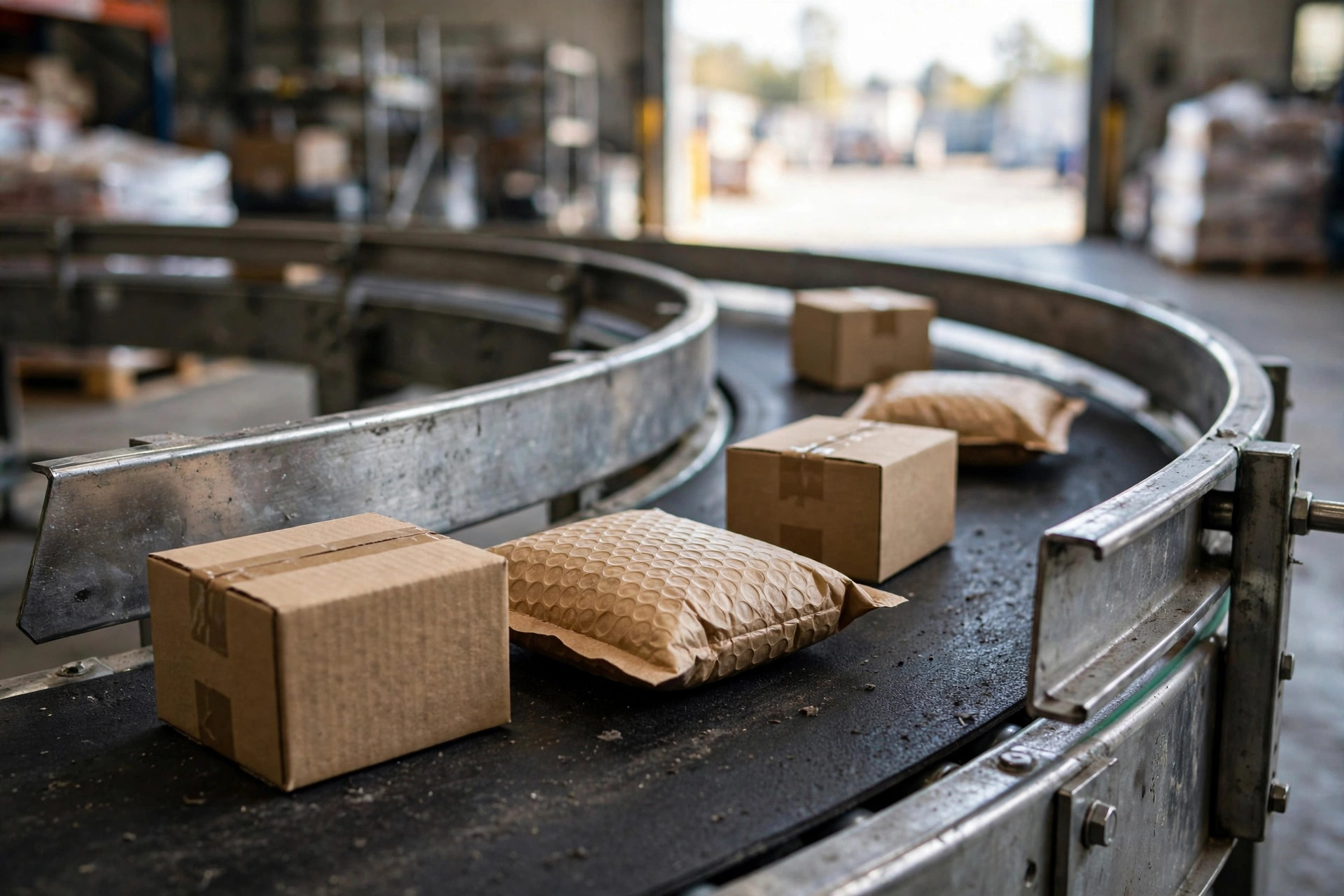

커브가 상자에 실제로 하는 일
커브에 들어가는 소포는 바깥쪽으로 튕겨 나간다. 힘은 벨트 속도의 제곱에 비례하고 회전 반경에 반비례한다. 반경을 절반으로 줄이면 바깥쪽으로 미는 힘이 두 배가 된다. 물리 수업은 이게 전부이며, 현장에서 보이는 대부분을 설명해 준다.
카탈로그 벨트 커브는 내측 반경이 약 24인치에서 98인치까지, 정격 속도는 분당 약 400피트까지 나온다. 이것은 제조사의 수치이며, 기계가 할 수 있는 것을 설명하는 것이지 소포가 견딜 수 있는 것을 설명하는 게 아니다. 반경 24인치 커브를 풀스피드로 돌려도 무게 중심이 낮은 무거운 네모난 카톤에는 괜찮다. 같은 커브에 2파운드짜리 폴리백을 돌리면 발사체가 된다. 기계가 고장 난 게 아니다. 용도가 잘못된 것이다.
레이아웃 검토 때 아무도 정직하게 가격을 매기지 않는 것이 이 트레이드오프다. 반경이 타이트한 커브는 바닥 공간을 아낀다. 내측 반경 24인치의 90도 턴은 반경 48인치의 같은 턴보다 바닥 점유 면적이 대략 절반이다. 작은 시설에서는 그 공간이 진짜 돈이다. 하지만 회수 계산에는 잼 비용, 피크 때 커브에 배치된 재작업 인건비, 파손된 상품, 오분류 비용도 포함해야 한다. 내 경험상 작게 잡은 커브로 "절약한" 바닥 공간은 예외 처리의 이자를 붙여 돌려받게 된다.
비용이 싼 순서대로, 세 가지 레버
가장 싼 것부터. 가드레일이다. 레일은 높이가 약 3.5인치부터 24인치까지 나오는데, 높이가 원래 설계상의 판단 사항이지 나중의 땜질이 아니었음을 말해 준다. 내가 쓰는 규칙은 간단하다. 레일은 소포의 무게 중심을 여유 있게 가려야 한다. 폴리백이나 부드러운 포장재라면 높이, 즉 8인치 이상으로 가야 한다. 레일과 벨트 사이의 틈도 확인하라. 손가락 두 개가 쉽게 들어가면 작은 물품이 그 틈으로 빠져나간다. 레일 안쪽에 스커트나 브러시 스트립을 달면 거의 공짜로 해결된다.
둘째, 속도 매칭이다. 커브와 그 앞뒤의 직선 구간은 같은 벨트 속도로, 약 5% 이내로 돌아야 한다. 커브와 그 진입 구간이 서로 다른 모터로 구동되어 10%씩 어긋나 있는데, 아무도 측정하지 않으니 아무도 몰랐던 시스템을 나는 수도 없이 봤다. 소포는 그 속도 차이를 원심력과 싸우고 있는 바로 그 순간에 낚아채기로 느낀다. 커브에 전용 주파수 변환기(VFD)를 달아 라인 전체를 늦추는 대신 커브 속도만 독립적으로 다듬을 수 있게 하라.
셋째, 그리고 가장 비싼 것은 반경이다. 레일이 높고 속도도 맞는데 소포가 계속 날아간다면 운송하는 물건에 비해 반경이 너무 작은 것이다. 키우라. 180도 턴에서는 문제가 두 배가 된다. 소포가 바깥쪽 힘을 받는 시간이 두 배가 되므로, 타이트한 반경으로 "서류상으로는 되는" U턴은 피크 시즌에 당신을 산 채로 집어삼킬 것이다.
사람들을 속이는 또 하나는 벨트 상태다. 커브 벨트는 안쪽과 바깥쪽 가장자리가 서로 다른 속도로 돌며, 롤러나 벨트 자체의 테이퍼 형상으로 보상한다. 그 테이퍼가 납작하게 닳으면(3년 넘은 커브에 흔함) 속도 보상이 틀어지고 소포가 턴 중간에 회전하기 시작한다. 낡은 커브에서 떨어짐이 갑자기 심해지면 레이아웃을 탓하기 전에 벨트 프로파일을 확인하라.
내가 실제로 도는 현장 체크리스트
커브 낙하 문제로 현장에서 연락이 오면, 나는 피크 웨이브 중에 가장 심한 커브에 서서 이 리스트를 돌린다.
첫째, 소포가 어디에 떨어지는가. 출구보다 뒤쪽이면 속도 불일치. 커브 바깥쪽이면 반경이나 레일. 입구라면 커브와 직선 구간 사이의 이음 틈을 확인하라. 틈이 너무 크면 작은 물건이 튀고 구른다.
둘째, 레일을 스펙 시트의 가정이 아니라 실제 소포에 대고 측정하라. 다음으로 벨트-레일 틈을 두 손가락 테스트로 확인하라.
셋째, 커브와 양옆 직선 구간의 실제 벨트 속도를 측정하라. 타코미터가 이상적이지만 스톱워치로 고정 지점을 지나는 소포를 세는 방법도 된다. 가벼운 제품에서 10%를 넘는 차이는 발사체 확정이다.
넷째, 벨트의 편행과 장력을 보라. 바깥쪽으로 반 인치 밀린 벨트는 사실상 반경을 줄인 것과 같다.
계약 전 컨베이어 업체에 물어볼 다섯 가지 질문
신규 구매라면 커브 항목을 "벨트 커브, 수량 4"로만 끝내지 마라. 이 다섯 가지 답을 기술 사양에 넣으라.
커브별 실제 내측 반경이 얼마인가. 숫자를 쓰게 하라. 내측 반경 24인치와 40인치의 가격 차이는 작다. 낙하율의 차이는 작지 않다.
레일 높이는 어떤 게 가능하며, 레일 조정은 가능한가. 평균 소포가 아니라 가장 키가 큰 소포에 맞춰 레일을 지정하라.
커브에 전용 VFD가 있는가. 없으면 속도 조정 하나가 라인 전체를 늦춘다. 있으면 커브를 살짝 느리게 돌리고 처리량은 거의 잃지 않는다.
벨트 표면 마찰은 얼마인가. 커브는 미끄러운 벨트를 싫어한다. 브로슈어의 "미끄럼 방지"라는 말 말고 측정된 계수를 요구하라.
인접 직선 구간은 누가 공급하고, 이음 틈은 누가 책임지는가. 커브와 직선 구간이 다른 업체에서 오면, 각 인계 지점에서 틈 너비, 높이 맞춤, 속도 일치를 누가 책임지는지 계약에 명시해야 한다. 낙하는 인계 지점에 집중되고, 책임 떠넘기기 분쟁도 그렇다.
이 다섯 가지를 물으면 업체는 상대가 현장 운영자라는 걸 알게 된다. 돌아오는 제안서는 훨씬 알맹이가 많아질 것이다.
피크 웨이브 중에 커브에 20분만 서 있으면 낙하 문제의 대략 80%를 찾을 수 있다. 그리고 운영 매니저에게 항상 남기고 오는 질문이 있다. 당신의 최악의 커브는 90도인가, 180도인가. 답은 보통 1달러도 쓰기 전에 반경을 키워야 하는지 속도 조정으로 되는지 알려준다.
