스태커 크레인이 위치 경보를 울린다. 누구를 먼저 탓해야 할까?
대부분의 사람은 생각 없이 답한다. 설비 업체다. 센서가 불량하고, 소프트웨어에 버그가 있고, 레일이 휘었다고. 나도 그렇게 생각하던 시절이 있었다. 2023년 폰타나의 한 프로젝트가 가르쳐 주기 전까지는 말이다.
인랜드 엠파이어의 한 3PL이 64,000평방피트(약 5,946㎡), 층고 40피트(약 12.2m)인 창고를 임차해 2개 통로형 고층 스태커 크레인 시스템을 도입하려 했다. 특별할 것 없는 구성이다. 바닥은 멀쩡해 보였다. 2세대 슬래브에 7~8년간 지게차가 다닌 흔적, 표면은 매끄럽다. 업체가 레일을 깔고 크레인을 가동하자 위치 경보가 울리기 시작했다. 같은 장소에서 두 번 울리는 법이 없고, 통로도 날짜도 제각각이다. 2주간 센서를 조율하고 엔코더를 교체해도 아무것도 바뀌지 않았다.
나는 화주 측 선정 컨설턴트로 자정 무렵 전화를 받았다. 업체 엔지니어는 레일 직선도가 틀어졌다고 확신했다. 나는 그에게 기계를 그만 건드리라고 하고, 측량용 레벨을 세워 통로 바닥의 높낮이를 재게 했다. 측정값이 모두를 침묵시켰다. 통로 슬래브 중 가장 침하된 구간의 오차가 1센티미터를 넘었고, 고르게 침하된 것도 아니었다. 동쪽 랙 열 전체가 덩어리째 가라앉아 있었다. 얄밉던 것은 표면이 여전히 평평해 보였다는 점이다. 침하는 노반에서 일어났고, 슬래브는 그 위에 얹혀 함께 내려앉았으며, 눈에는 아무것도 보이지 않았다. 설치팀은 그 "평평한" 바닥을 기준으로 레일을 고정했다. 레일을 아무리 반듯하게 고쳐도 아래 땅이 움직이는데 위에 있는 크레인이 버틸 리 없다. 기계는 그것을 받치는 콘크리트만큼만 정확해질 수 있다.
유일하게 깎아서는 안 되는 항목은 바닥이다
결론부터 말하겠다. AS/RS 프로젝트에서 슬래브는 첫 번째 관문이며, 사후에는 다시 만들 수 없는 유일한 관문이다. 어긋난 설비는 조정할 수 있다. 소프트웨어 버그는 패치된다. 허용 오차를 벗어나 침하된 슬래브는 수만 톤의 랙을 매달고 땅을 다시 만드는 일이 있을 수 없다. 폰타나는 어떻게 끝났나. 문제 통로 구간 전체를 뜯어내고, 다시 타설하고, 양생하고, 다시 측량했다. 6주간의 가동 중단이다. 업체 대기 청구와 재시운전 비용이 더해져 청구서는 200,000달러를 넘어섰다. 계약 체결 전 몇 천 달러짜리 슬래브 시험만 했어도 그 청구서는 사라졌을 것이다.
이 교환 관계는 솔직한 말로 풀어야 한다. 바닥은 예산에서 가장 눈에 띄지 않고, 가장 깎기 쉬운 항목이다. 평범한 6인치(약 15cm) 슬래브와 AS/RS 사양으로 만든 슬래브의 차이는 평방피트당 1~2달러일 수도 있다. 60,000평방피트(약 5,574㎡) 건물이라면 낮은 여섯 자리 숫자, 수백만 달러짜리 설비 앞에서는 반올림 오차다. 그러나 화주의 심리는 거꾸로 작동한다. 설비는 눈에 보이고, 업체들이 매일 그것을 둘러싼다. 슬래브는 랙 아래에 숨어 있고, "평평해 보인다"는 말이 "충분하다"로 통한다.
대부분이 놓치는 두 번째 함정이 있다. 랙 하중은 집중 하중이지, 분포 하중이 아니다. 일반 창고 바닥은 평방피트당 수백 파운드의 등분포 하중으로 설계된다. 랙 기둥은 그 힘을 몇 평방인치의 면적에 쏟는다. 나는 한 프로젝트를 본 적이 있다. 슬래브를 일반 창고 사양으로 만들고, 랙을 세웠는데, 1년도 안 돼 기둥 아래 콘크리트에 방사형 균열이 생겼다. 고층 AS/RS 기둥은 일반 랙보다 훨씬 무겁다. 토목 설계는 랙 제조사의 다리 하중 도면에서 출발해야지, 추상적인 "창고 바닥" 개념에서 출발하면 안 된다.
콘크리트팀과 설비팀은 도면 위에서 붙어야 한다
폰타나가 준 더 쓰라린 교훈은 이렇다. 바닥이 관리되지 않은 게 아니었다. 두 팀이 관리했다. 한 번도 같은 테이블에 앉지 않은 두 팀이. 토목 시공사는 일반 창고 관행으로 검수된 "산업용 바닥"을 넘겼다. 설비 업체는 자기 계약에 적힌 설치 허용 오차로 시공했다. 각자는 자기 시험에 합격했다. 둘이 합쳐져서 실패했다.

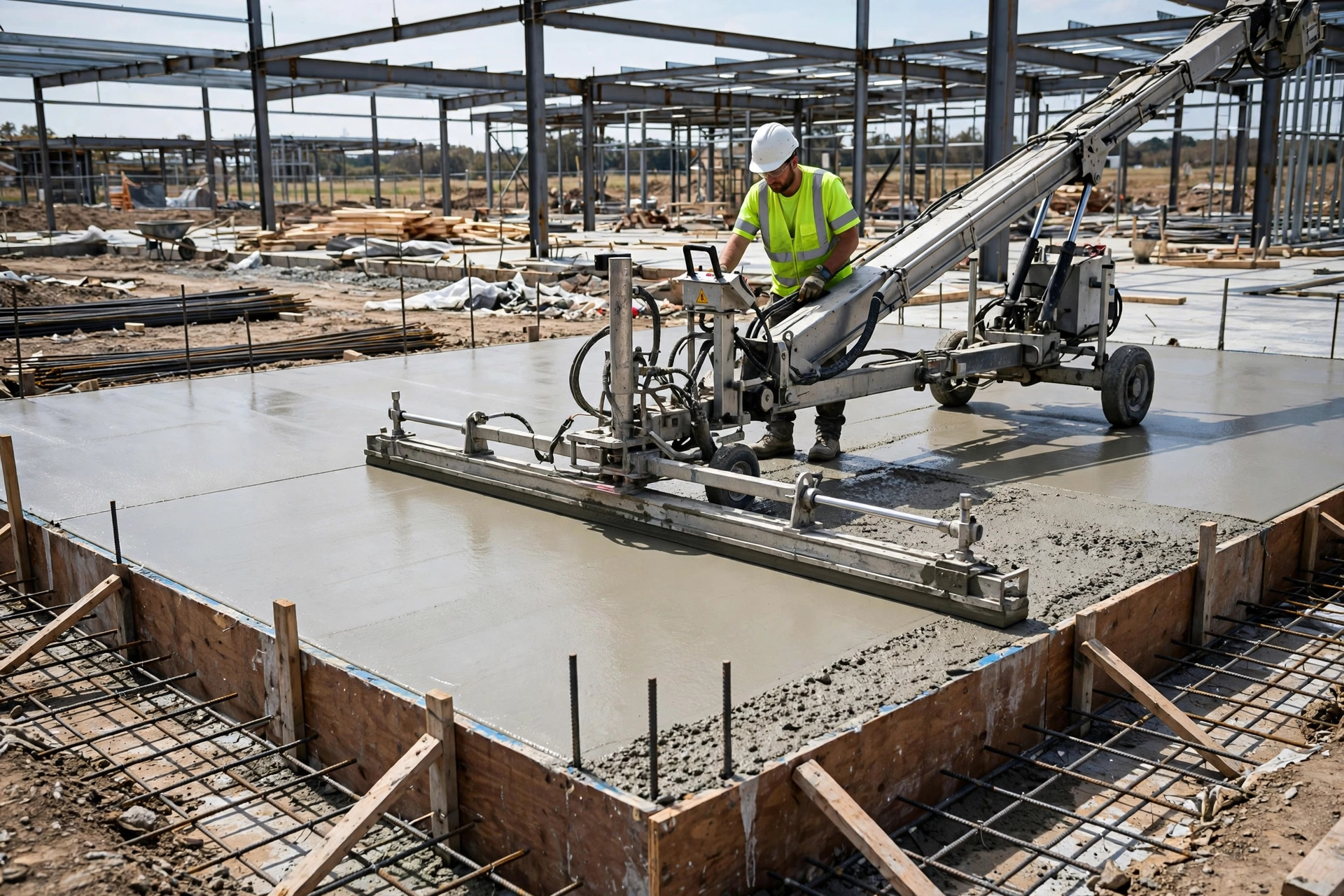

AS/RS 바닥 요건은 네 단어로 요약된다. 수준(levelness), 평탄(flatness), 침하, 그리고 이음이다. 수준은 슬래브 전체의 높이 오차. 평탄은 국소적인 파동이며, 스태커 크레인 레일의 직선도는 둘 다를 물려받는다. 침하는 시간의 차원이다. 오늘은 멀쩡한데, 3년 뒤는? 연약지반은 첫 해에 가장 많이 침하되고, 가동 개시 6개월 만에 경보가 울리기 시작하는 프로젝트가 많다. 이음은 배치의 문제다. 신축 이음이 크레인 레일 바로 밑에 떨어지면, 레일은 서로 상대 운동을 하는 두 슬래브 위에 얹히게 된다. 그건 태어나는 순간부터 심어진 미래의 고장이다.
내 권고는 구체적이다. 세 가지 숫자가 계약에 들어가야 한다. 첫째, AS/RS 구역의 평탄/수준 검수 기준. 어떤 규격인지(미국에서는 보통 ACI나 업체 자체 기준), 어떤 계측기인지, 샘플링 밀도는. 둘째, 침하 모니터링 요건. 토목 계약 속의 노반 처리 계획과 모니터링 일정. 셋째, 이음 배치도는 설비 업체의 부서가 필수이며, 레일이나 랙 기둥 아래에는 이음을 두지 않는다. 이 셋이 문서로 되어 있지 않다면, 나중에 책임 공방이 벌어질 확률은 100퍼센트에 가깝다. 껄끄러운 얘기는 앞에서 또박또박 문서로 남긴다. 서명한 사람이 책임진다.
현장 디테일 하나 더. 슬래브 시험은 랙과 레일이 들어가기 전에 끝내야 한다. 당연하게 들리지만, 업체들은 콘크리트가 다 굳기도 전에 측량을 시작하는 게 관행이다. 화주가 일정을 재촉하기 때문이다. 재령이 충분히 차지 않은 슬래브에 하중을 실으면 침하 측정값은 전부 허구다. 폰타나 사후 검증에서 업체 프로젝트 매니저는 털어놓았다. 양생 기간이 끝나지 않은 건 알고 있었다. 화주가 납기로 소리를 질러댔다. 그래서 "일단 시작했다". 그 "일단 시작했다"가 200,000달러가 됐다. 반대로 말하면, 서두른 덕에 화주가 번 몇 주는 6주간의 가동 중단과 재작업으로 바뀌었다. 양생 시간은 일정을 만회하는 자리가 아니다. 거기서 하루를 깎는 건 미래를 파는 구덩이다.
AS/RS 프로젝트 토목 검수 체크리스트
이걸 인쇄해서 프로젝트 매니저 벽에 붙여라. 항목마다 서명, 날짜, 보고서 번호를 넣는다.
- 지반 조사 보고서 확보. 연약지반은 전용 노반 계획(치환 성토, 말뚝, 동적 다짐 중 택일. 어정쩡한 선택 금지)
- 랙 다리 하중 도면을 토목 설계자에게 전달. 슬래브 두께와 철근은 집중 하중 기준으로 설계하고, 등분포 하중이 아님
- 평탄/수준 검수 기준을 토목 계약에 명기. 규격명, 계측기, 샘플링 밀도, 합격 기준
- 신축 이음 배치도는 설비 업체가 서면으로 부서. 레일이나 기둥 아래 이음 금지
- 침하 모니터링 계획 확정. 모니터링 지점 위치, 간격, 경보 임계값. 가동 개시 후 최소 1년간 추적
- 설비 측량과 설치는 슬래브 양생 기간 충족 후에만. 마스터 일정에 명기하고, 악수 약속이 아님
- 설비 설치 전 슬래브 시험 완료. 시험 보고서는 업체 동원의 게이트 조건
- 책임 분담을 서면화. 규격 미달 슬래브가 시운전 지연과 재작업을 초래하면 토목 시공사가 부담
- 검수 파일 보관. 시험 보고서, 부서 도면, 침하 기록. 보증 분쟁이 생기면 파일을 여는 것이지, 논쟁을 여는 게 아님
마지막으로 기분 나쁠 수도 있는 말을 하겠다. AS/RS 프로젝트가 틀어지면 사후 검증은 대개 설비 업체를 매달아 놓는다. 하지만 근본 원인은 종종 화주다. 토목과 설비를 무관한 두 개 조달 패키지로 취급해 설계와 시험 비용을 조금 아끼려 한 것은 화주이기 때문이다. 세상에서 가장 비싼 기계도 결국은 바닥에 볼트로 고정된다. 슬래브가 1이고, 설비는 그 뒤에 붙는 0이다. 1이 서지 않으면 0을 아무리 붙여도 무가치하다.
