냉동창고의 머신비전: 저온창고 안개에서 살아남는 카메라와 가열 인클로저 선택 가이드

숫자 하나부터 이야기하자. 같은 카메라, 같은 바코드 판독 프로그램으로 25°C 실험실에서는 판독률 99.8%를 기록하는데, -22°C 냉동고에서 3개월을 보내면 96% 언저리까지 떨어진다. 카메라가 고장 난 게 아니다. 알고리즘도 바뀌지 않았다. 바뀐 건 렌즈 위에 낀 안개막이었다.

겨울날 실내에 들어서는 순간 안경이 하얗게 변하는 것과 같다. 다만 카메라는 그 순간을 매일 겪고, 안경을 벗어 닦을 수가 없다는 차이가 있다.

냉동고가 카메라를 죽이는 세 가지 방법

첫 번째 살인자는 결로다. 냉동고 공기는 습하게 느껴지지 않지만, 5°C짜리 카메라를 -22°C 방에 들이밀면 금속 하우징과 유리가 이슬점 아래로 떨어지는 순간 수증기가 막 형태로 달라붙는다. 더 나쁜 건 제상 사이클이다. 실내 온도가 -10°C까지 잠깐 올랐다가 다시 내려가는 일이 하루에 여러 번 반복된다. 렌즈에 가해지는 반복 열충격이다.

두 번째 살인자는 서리다. 도크 문이 열리고 지게차가 들어올 때마다 30°C의 습한 공기가 -22°C의 철골과 랙을 때리고 순식간에 흰 껍질로 얼어붙는다. 그 서리가 인클로저 유리에 자라면 카메라는 서리 낀 욕실 유리 너머로 바코드를 읽는 셈이고, 판독률은 낭떠러지로 떨어진다. 내가 본 최악의 경우는 2밀리의 서리였다。 바코드가 인상파 그림처럼 보였다. 세상의 어떤 알고리즘도 그걸 고치지 못한다.

세 번째 살인자는 열 드리프트다. 이미지 센서와 렌즈 기계부는 온도에 민감하다. -20°C 아래에서는 열수축으로 렌즈 스택이 살짝 밀려 실온에서 맞춘 초점이 틀어진다. 이렇게 생각하면 된다. 카메라는 냉동고 안에서 근시가 되고, 처방전은 온도에 따라 바뀐다. 오늘은 100 디옵터, 내일은 150 디옵터.

그래서 결론부터 말하겠다. 냉동고 비전 문제는 알고리즘 문제가 아니라 광학 창에서의 물리 문제다. AI는 서리 층 너머를 볼 수 없다. 물리 법칙일 뿐, 튜닝으로 해결될 일이 아니다. "알고리즘만 바꾸면 된다"고 말하는 사람은 먼저 렌즈를 닦으러 가야 한다.

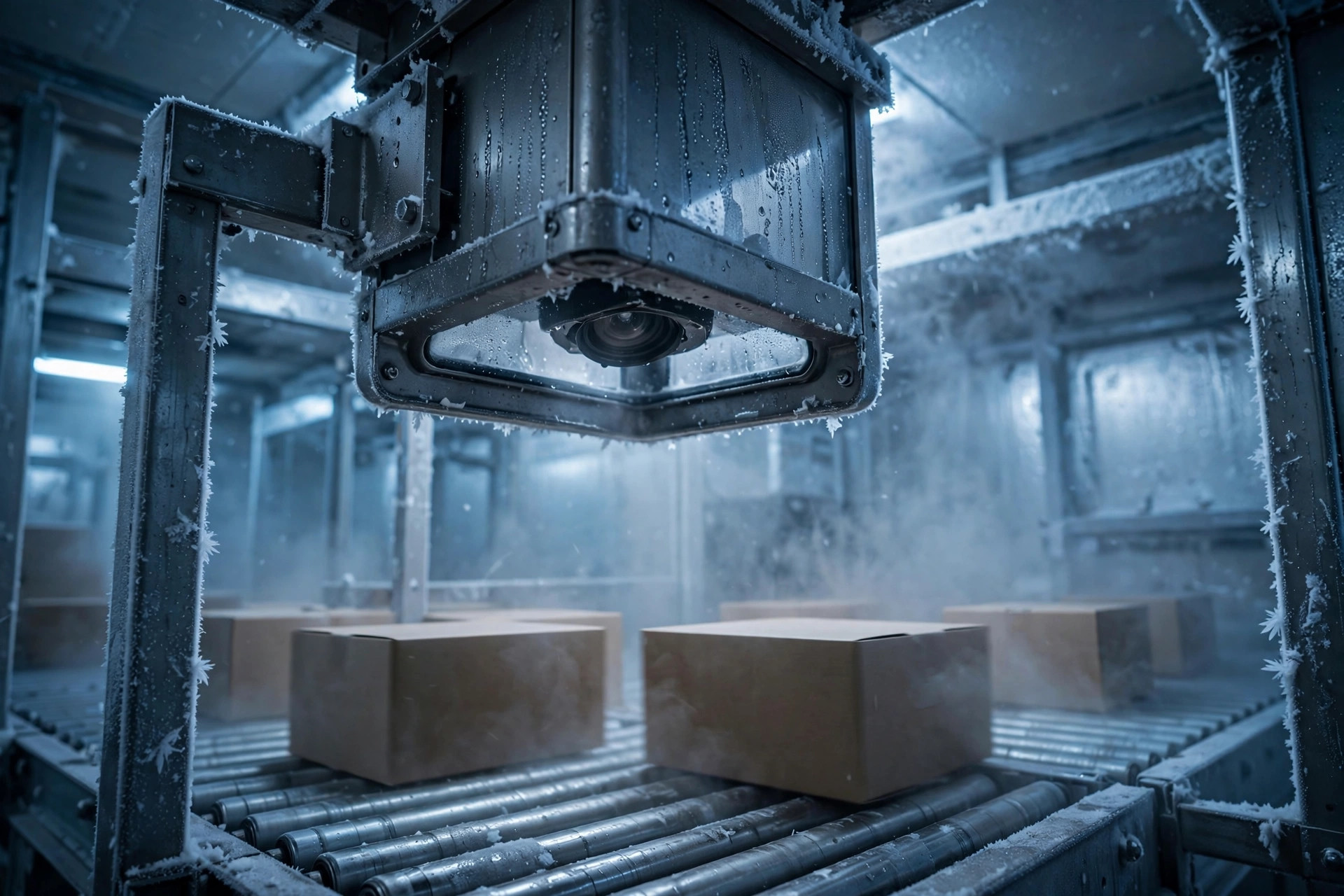

2023년 가을, 톈진의 한 콜드체인 물류센터가 -22°C 냉동고 출고 컨베이어 위에 바코드 카메라 2대를 달고 카톤 라벨을 검증했다. 첫 달 판독률 99.6%. 겨울이 되자 96.3%까지 미끄러졌고, 하루 300개가 넘는 카톤이 수작업 재검사로 빠졌다. 카메라는 IP67, 소프트웨어는 손대지 않았고 조명도 문제없었다. 범인은 인클로저 유리 안쪽이었다. 주야간 온도차와 제상 사이클이 안쪽 표면에 현미경 수준의 얇은 안개막을 맺히게 했다. 밤에 생겼다가 낮에 증발했고, 판독률은 온도 곡선을 타고 오르내렸다. 해결책은 민망할 정도로 로우테크였다. 내부를 5°C 안팎으로 유지하는 가열 인클로저에 유리는 가열 필름. 인클로저 2대, 컨트롤러, 배선까지 개조비는 70,000위안이 조금 넘었다. 2주 후 판독률은 99.5%로 돌아왔고, 수작업 재검사는 80% 줄었다.

2025년 초, 장쑤성의 한 냉동식품 공장이 -25°C 냉동고에 손상 포장 비전 검사를 도입했다. 인테그레이터의 지름길은 "광온도" 카메라(-30°C까지 대응)에 가열 인클로저 없음. "데이터시트에 동작한다고 돼 있다." 한 달 후 오판정률은 8%로, 지친 사람의 눈보다 못했다. 전자 회로는 멀쩡했지만, 열 드리프트가 초점을 밀어냈고 문 출입으로 렌즈 가장자리에 서리가 꼈다. 결국 가열 인클로저를 추가했고, 오판정률은 1% 밑으로 떨어졌다. 한풀이 시간이다. "동작 온도" 한 줄만 보고 사는 건 냉동고 비전에서 가장 큰 가짜 요건이다. 그 숫자는 "보드에 전원이 들어간다"는 뜻일 뿐이다. 광학계가 초점을 유지할 수 있는지는 말해주지 않는다. 렌즈 앞의 안개는 말할 것도 없다.

가열 인클로저 선택의 세 가지 경계선

이 경계선들을 외워 두자.

첫째, 0°C가 첫 번째 경계선이다. 냉장실(0–4°C)에서는 적이 추위가 아니라 결로다. 가장 위험한 순간은 실온 카메라가 처음 냉실에 들어갈 때다. 그러니 냉장실에서도 카메라를 예냉하라. 전원을 끈 채 몇 시간 두어 온도를 균등화한다.

둘째, -25°C가 두 번째 경계선이다. 그 아래에서는 일반 인클로저 히터가 열 손실을 못 따라갈 수 있다. 열 계산이 필요하다. 인클로저 표면적 × 온도차 × 열전달 계수, 그리고 히터에 50% 여유를 더한다. 여유를 아끼면 첫 번째 혹독한 날(제상 + 문이 열린 채 고장)에 실내 온도가 무너진다.

셋째, "4K 고해상도"는 가짜 요건이다. 한풀이 시간 2탄. 바코드 판독과 찢긴 포장 검출이라면 작업 거리 1미터에서 2메가픽셀이면 충분하다。 12메가픽셀로 올리면 프레임당 데이터가 6배가 되고, 처리 시간은 80밀리초에서 300밀리초로 늘어나며, 분당 60개의 라인 속도가 카메라에 목이 졸린다. 기억하라. 화소는 자랑용이고, 라인을 살리는 건 사이클 타임이다.

IP67에 대해 한 마디 더. 사람들이 헷갈려 하기 때문이다. IP67은 액체 물과 먼지에 대한 보호이지, 안개에 대한 게 아니다. 6은 방진, 7은 수심 1미터에서 30분을 의미한다。 둘 다 액체 물과 고체에 대한 이야기다. 안개는 기체 상태의 물이다. 브리더 밸브와 케이블 글랜드 틈새로 슬쩍 들어와 안에서 결로된다. 데이터시트의 IP67을 보고 "냉동고 대응"이라고 착각하지 마라. 완전히 다른 문제다.

유지보수의 함정: 히터와 케이블

인클로저 설치는 쉬운 쪽이다. 함정은 유지보수에 있다.

함정 하나: 히터 소자 수명. 가열 필름과 PTC 소자는 24/7 가동에 정격 수명 20,000–30,000시간이다. 길어 보인다. 약 3년이다. 그리고 갑자기 죽지 않고 서서히 쇠한다. 가열 출력은 해마다 약해지고, 내부 온도는 조용히 1–2°C 미끄러지며, 판독률이 다시 떨어지기 전까지는 아무것도 눈치채지 못한다. 내 규칙은 이렇다. 겨울 전에 매년 실제 내부 온도를 측정한다. 설정값보다 3°C 낮으면 히터를 교체한다. 기다리지 마라.

함정 둘: 케이블 경화. 표준 PVC 케이블은 -20°C 아래에서 딱딱하고 부서지기 쉬워지며, 케이블 체인 안에서 앞뒤로 구부러지면 반년 만에 금이 간다. 나는 뼈아프게 배웠다. 한 창고는 서리에 금 간 케이블 재킷, 축축한 차폐, 간헐적 신호를 찾기까지 두 달 동안 유령 장애를 쫓았다. 냉동고 배선은 내한 사양(-40°C까지 대응)을 쓰고 방수 금속 글랜드를 써야 한다. 플라스틱 퀵 트위스트 커넥터는 안 된다. 두 번의 동결 사이클이면 헐거워진다.

함정 셋: 프로브 드리프트. 내부를 5°C로 유지하는 작은 온도 프로브도 세월이 지나 드리프트한다. 실제 온도가 1°C인데 5°C로 표시할 수 있다. 매년 기준 온도계로 교정하라. 2°C 이상 틀리면 교체하라. 프로브는 껌값이다. 막아주는 고장은 껌값이 아니다.

함정 넷: 응축수 역류. 인클로저 내벽의 응축수가 배수되지 못하면 브래킷을 타고 카메라와 렌즈로 흘러내린다. 인클로저는 살짝 기울여 설치하고 바닥에 배수 구멍을 뚫어라. 열에 아홉의 인테그레이터가 처음에는 이 디테일을 놓친다.

투자할 만한가? 하나의 숫자가 결정한다

우리 집 규칙: 마지막에 슬로건은 없다. 숫자만 있다.

가열 인클로저 세트는 20,000–30,000위안에 수명은 약 3년이다. 수작업 재검사는 카톤당 약 1분. 작업자 한 명이 한 교대에 480개를 처리한다. 하루 오판독 300개면 0.6명분을 태우는 셈이다. 60개로 줄이면 0.5명분의 인력을 아낀다. 냉동고 작업자의 총비용이 연 80,000–100,000위안이면, 회수는 7개월 안에 끝난다.

반대로, 하루 오판독이 수십 개 수준이고 작업자가 업무 사이사이에 처리한다면, 30,000위안짜리 인클로저는 3년 안에 회수되지 않는다. 패스하라. 정기적인 렌즈 닦기가 어떤 하드웨어보다 낫다.

그러니 판단의 경계선은 정확히 하나의 숫자다. 하루 오판독 수 × 수작업 재검사 단가. 그 6개월치로 인클로저 투자를 감당할 수 있는가? 예스면 사라. 노면 수작업 유지. 기술에 추상적인 비쌈과 쌈은 없다. 성립하는 계산과 성립하지 않는 계산만 있을 뿐이다.

Da Liu, 자동화 엔지니어 지음
