« Da Liu, shuttles ou grues gerbeuses — lequel est le plus avancé ? » Chaque fois qu'un client me pose cette question, je sais que son projet ASRS shuttle vs grue gerbeuse est sur le point de dérailler. Plus avancé n'a rien à voir avec votre entrepôt. Voyez-le ainsi : une grue gerbeuse, c'est un ascenseur et un chariot élévateur fusionnés en une seule machine — une grue par allée, dédiée, pas de partage. Un système de shuttles, c'est une flotte de petits chariots qui courent partout — un seul tombe en panne et une centaine d'autres prennent le relais. Deux philosophies, deux destins. Faites le mauvais choix et vous aurez mis le feu à quelques millions.
Deux animaux complètement différents sous le capot
Une grue gerbeuse (machine de stockage et de récupération basée sur allée) roule sur des rails aux deux extrémités de son allée, combinant déplacement horizontal, levage vertical et extension de fourches en un seul mouvement fluide pour déplacer une palette de l'entrée de l'allée vers son emplacement. Une grue possède une allée — « chaque palette de cette allée répond à moi ». Une grue gerbeuse de charge unitaire réalise quelques dizaines de cycles doubles par heure. C'est de la physique, pas de la paresse d'ingénierie — aucune machine ne dépasse la longueur de sa propre allée.

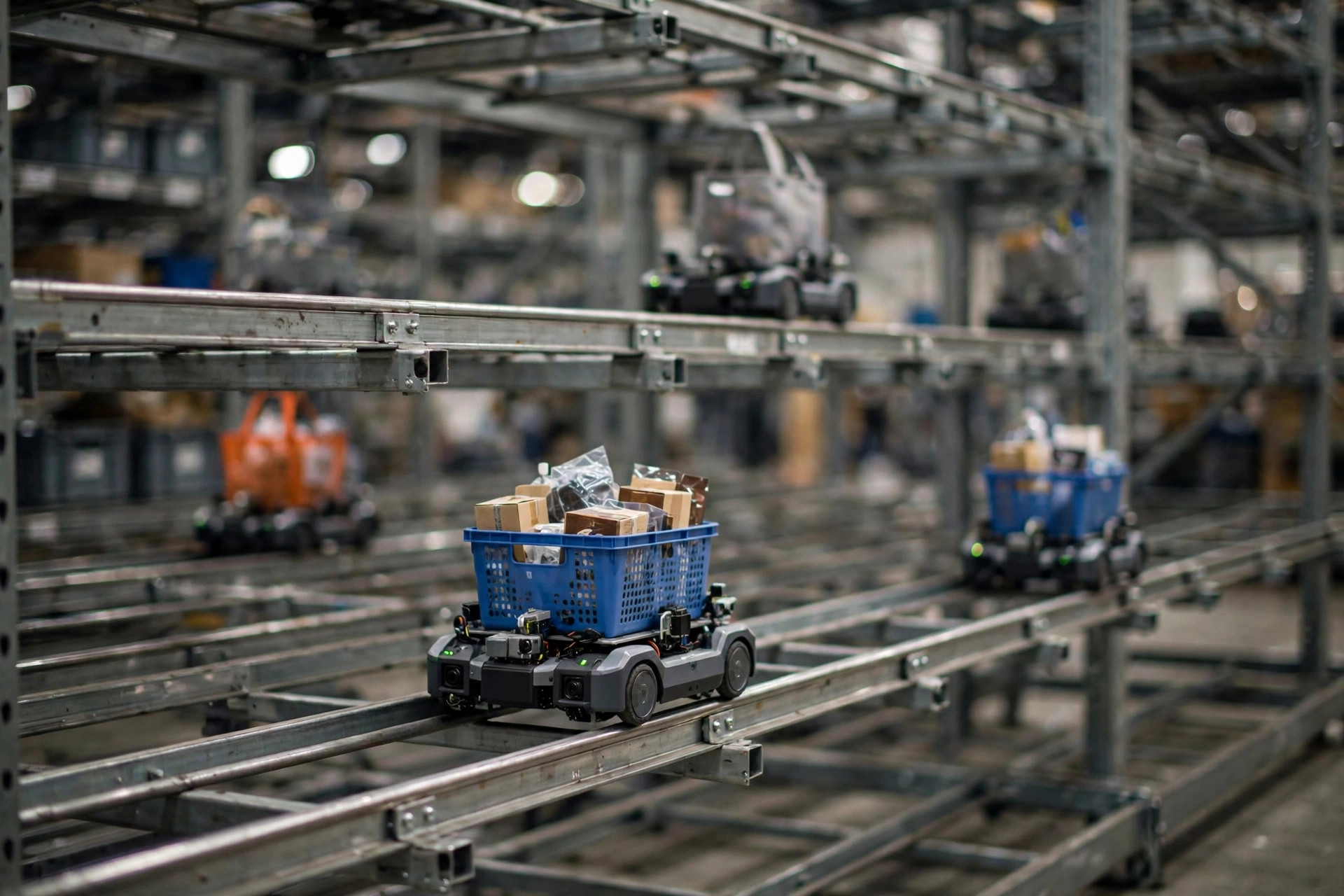

Les shuttles quatre directions jouent un jeu totalement différent : les chariots circulent librement sur chaque niveau du rayonnage, et les ascenseurs déplacent les chariots ou les marchandises entre les niveaux (dans les configurations mère-enfant, le chariot mère transporte le chariot enfant). Vous pouvez le voir comme « un convoyeur découpé en centaines de petits véhicules ». Le débit du système égale le débit par chariot multiplié par le nombre de chariots — il s'additionne en parallèle. Un système de shuttles de bacs faisant plusieurs centaines à plus d'un millier de bacs par heure est complètement banal.
La version en une ligne : la grue gerbeuse, c'est « un héros seul tenant le passage », le shuttle, c'est « la victoire par le nombre ».
Cinq lignes qui décident votre choix ASRS entre shuttle et grue gerbeuse
Après une douzaine d'années en intégration, je l'ai réduit à cinq lignes de démarcation. Appliquez-les à votre opération :
Un : nombre de SKU et lignes de commande. Des milliers de SKU et des milliers de lignes de commande par jour — choisissez le shuttle, pas de débat. Quelques centaines de SKU avec entrées et sorties de palettes complètes — une grue gerbeuse le gère en dormant. Les lignes de commande sont le terrain de jeu du shuttle ; les palettes complètes, celui de la grue.
Deux : débit. Picking de bacs à plusieurs centaines de cartons par heure — une grue gerbeuse ne peut pas l'approcher. Flux au niveau palette de quelques dizaines de palettes par heure — la grue est dans sa zone de confort, et un shuttle est excessif.
Trois : hauteur du bâtiment. Pour des entrepôts très hauts (20 mètres et plus), la grue gerbeuse est la réponse standard — la technologie est éprouvée depuis des décennies. Les systèmes de shuttles deviennent coûteux aux hauteurs extrêmes parce que la course des ascenseurs et leur efficacité deviennent le goulot d'étranglement.
Quatre : palettes ou bacs. Les deux conceptions fonctionnent au niveau palette ; au niveau bac, les shuttles dominent. S'interroger sur les grues gerbeuses pour une application de bacs signifie que les devoirs n'ont pas été faits.
Cinq : attentes de croissance. Si le débit peut doubler en trois ans, choisissez les shuttles — ajoutez simplement des chariots, pas de génie civil. Si les emplacements sont construits une fois et que vous n'avez besoin que de stabilité ensuite, choisissez la grue.
| Dimension | Grue gerbeuse | Shuttle quatre directions | Avantage pour |
|---|---|---|---|
| Concept | Une machine dédiée par allée | Chariots en parallèle + ascenseurs | — |
| SKU / lignes de commande | SKU faibles, mouvements de masse | SKU élevés, beaucoup de lignes de commande | Dépend de l'activité |
| Plafond de débit | Cycles × allées, plafond net | Ajouter des chariots, plafond élevé | Shuttle |
| Hauteur du bâtiment | 20 m+ est banal | Hauteurs modérées plus économiques | Grue |
| Coût d'extension | Nouvelle allée = génie civil, cher | Ajouter des chariots, pas cher | Shuttle |
| Maturité | Des décennies, très fiable | Plus récent, mais éprouvé à grande échelle | Grue, légèrement |
| Point de défaillance unique | Une grue en panne = une allée en panne | Les ascenseurs sont des points uniques, prévoyez la redondance | Égalité |
L'argent : ce que coûtent 5,000 positions de palettes dans chaque conception
Prenez l'échelle la plus courante — 5,000 positions de palettes. Une configuration de grue gerbeuse signifie généralement 4 à 6 allées ; rayonnage, grues, convoyeurs et logiciels ensemble tombent dans la fourchette de « plusieurs millions de RMB » pour l'investissement initial. Les grues elles-mêmes sont le plus gros poste, le génie civil et le rayonnage le second. En exploitation, la consommation électrique est relativement modeste — la maintenance est un jeu de précision.
Un système de shuttles quatre directions au niveau palette — des dizaines de chariots plus ascenseurs et un système de charge — coûte à peu près pareil, parfois plus. Les gros postes sont les véhicules, les batteries et les ascenseurs ; en exploitation, les batteries sont un coût récurrent, et la stratégie de charge détermine directement combien de chariots sont réellement disponibles chaque jour.
D'après les projets que j'ai livrés : à nombre d'emplacements égal, l'investissement initial de la grue gerbeuse est généralement inférieur de 20–40 % à celui d'un système de shuttles de palettes. C'est une règle de grandeur de l'ordre de grandeur, pas un devis — les conditions civiles et les marques la font bouger. Mais le surcoût du shuttle achète de la flexibilité : quand le débit est à court, vous ajoutez des chariots. Quand un système de grues est à court, vous construisez une autre allée. Les deux parties contractent généralement une disponibilité du système de 98 %+ à la réception — c'est la norme de l'industrie, et aucun fournisseur n'y échappe.
Un projet réel qui a choisi la mauvaise conception
En 2023, un distributeur d'accessoires 3C dans le sud de la Chine : 5,000 positions de palettes, moins de 600 SKU, avec les SKU principaux tirant 80 % du volume sortant, tout concentré sur une fenêtre de 8 heures le matin. Un cas d'école de « SKU faibles, mouvements de masse, rythme stable » — la réponse grue gerbeuse, tout droit sortie du manuel.
Puis le propriétaire a visité un salon professionnel, a regardé une démo de shuttle quatre directions, a décidé « voilà à quoi ressemble un entrepôt intelligent » et a signé la conception shuttle. Le résultat : investissement initial supérieur d'environ 40 % ; complexité du système bien plus grande, avec des arrêts non planifiés en année un plusieurs fois ceux d'un projet comparable de grues (son responsable maintenance me l'a dit lui-même) ; trois ans plus tard, le coût par palette expédiée est sorti nettement au-dessus de ce que la conception grue avait projeté. Le plus cruel : sa demande de débit était quelque chose qu'une grue gerbeuse aurait pu satisfaire les yeux fermés. Le supplément « avancé » n'a jamais servi une seule fois.
Le contre-exemple existe aussi. En 2024, un distributeur pharmaceutique dans l'est de la Chine : plus de 8,000 SKU, des dizaines de milliers de lignes de commande par jour, picking au niveau bac — shuttles plus ascenseurs, plusieurs centaines de bacs par heure, quelque chose dont une grue gerbeuse ne pourrait pas rêver. Là, le shuttle était la bonne réponse, et pas du tout cher.
Alors arrêtez de demander lequel est le plus avancé. « Avancé » sans business case est une fausse exigence. J'ai vu trop de projets où une page bâclée d'analyse des exigences a coûté des millions en aval.
Pièges de maintenance : précision des rails vs batteries et charge
Une fois la conception signée, les vrais pièges vivent dans la maintenance.
Une grue gerbeuse vit ou meurt de la précision d'installation des rails. De légères erreurs de nivellement ou de rectitude, et la reconnaissance d'adresses dérive à haute vitesse ; après deux ou trois ans de tassement du sol, les plaques d'adresses se désalignent et la machine commence à « perdre » des palettes. La solution est ennuyeuse mais non négociable : inspectez les rails une fois par an, et budgétisez un réajustement de nivellement dans les zones de fort tassement. N'attendez pas que la machine devienne aveugle — le coût d'arrêt est cent fois celui de l'inspection.
Les shuttles vivent ou meurent des batteries et de la charge. Que les batteries lithium perdent 20–30 % d'autonomie après quelques années est normal — le remplacement des batteries appartient au budget annuel. La stratégie de charge détermine votre flotte disponible : la charge d'opportunité immobilise des véhicules, le changement de batteries exige de la main-d'œuvre. Décidez cela à l'étape de conception, pas après la mise en service. Et rappelez-vous que les ascenseurs sont des points de défaillance uniques : un ascenseur en panne signifie qu'un niveau entier de chariots est bloqué. Ne lésinez pas sur la redondance.
Certains intégrateurs écrivent « sans maintenance » dans leurs propositions. Quand je vois ça, je le signale sur-le-champ : il n'existe pas d'ASRS sans maintenance. Il n'y a que « avez-vous fait un plan de maintenance ou non ». Celui qui promet sans maintenance soit ne comprend pas l'équipement, soit ment.
Un chiffre vous dit si l'argent en valait la peine
Oubliez les histoires du vendeur. Utilisez une calculatrice : coût par palette (ou bac) expédiée = coût total de possession sur trois ans ÷ débit total sur trois ans. Intégrez équipements, génie civil, énergie, maintenance, remplacement des batteries et pertes d'arrêt. Calculez-le pour les deux conceptions. Le chiffre le plus bas gagne.
Quelque chose que vous pouvez faire demain : exportez les données sortantes de l'année dernière de votre entrepôt, et exécutez cette formule pour la conception grue et la conception shuttle côte à côte. Si la grue gagne, oubliez quels chariots avaient l'air le plus sophistiqué au salon — les millions que vous économisez sont votre propre prime.
Par Da Liu, Ingénieur Automatisation Traduit de l'anglais. En cas de divergence, la version anglaise fait foi.
