Comment les zones de danger sont réellement tracées dans un entrepôt chimique

Imaginez que vous dessinez la carte d'un champ de mines pour votre entrepôt.

C'est exactement cela, la classification des zones dangereuses pour l'électrique antidéflagrant : vous découpez tout le bâtiment selon « la probabilité qu'une concentration inflammable apparaisse dans l'air ici », vous installez les gros équipements antidéflagrants où la probabilité est forte et des équipements ordinaires ailleurs. Si la carte est juste, chaque dollar tombe où il faut. Si elle est fausse, vous brûlez de l'argent ou vous enterrez des mines. Reprenons toute la logique d'un trait.

Le principe : ce que le langage de classification du NEC signifie vraiment

Aux États-Unis, c'est régi par l'article 500 du NEC (NFPA 70), plus la norme OSHA 29 CFR 1910.307. Il classe les zones dangereuses sur deux axes.

Axe un : la Classe — la forme que prend votre matière. La Classe I couvre les gaz et vapeurs : solvants, alcools, carburants. La Classe II couvre les poussières combustibles : certaines poudres chimiques, les poussières métalliques. La Classe III couvre les fibres et particules en suspension. Cette étape est mécanique : sortez la SDS (fiche de données de sécurité) de chaque produit chimique stocké, vérifiez le point d'éclair et la limite inférieure d'inflammabilité, et la Classe s'impose d'elle-même. Par exemple, selon la NFPA 30 et l'OSHA 1910.106, un liquide dont le point d'éclair est inférieur à 100°F (37.8°C) compte comme un liquide inflammable — consultez l'édition officielle en vigueur pour les seuils exacts, mais « utiliser la SDS pour fixer la Classe » n'est pas négociable.

Axe deux : la Division — la probabilité d'une concentration inflammable. Division 1 : elle peut apparaître en fonctionnement normal — buses de remplissage, postes de distribution, tout point où la matière s'échappe couramment. Division 2 : elle n'apparaît pas en fonctionnement normal, seulement en situation anormale comme une défaillance d'équipement ou une vanne qui fuit. On peut la rapprocher du système de zones 0/1/2 de la CEI — la zone 0, c'est « toujours présent », la zone 1 correspond à Div 1, la zone 2 à Div 2 — à titre indicatif, ne le prenez pas au pied de la lettre ; suivez l'édition du système sur laquelle votre projet est conçu.

Donc la classe d'une zone est vraiment une équation à trois variables : propriétés de la matière (SDS) × sources d'émission (par où elle peut fuir) × ventilation (si une fuite peut se dissiper) = la Division à cet endroit. Et la ventilation est la variable la plus sous-estimée de l'équation — elle peut changer la réponse de fond en comble, comme on va le voir.

La frontière de sélection : combien d'argent entre Div 1 et Div 2

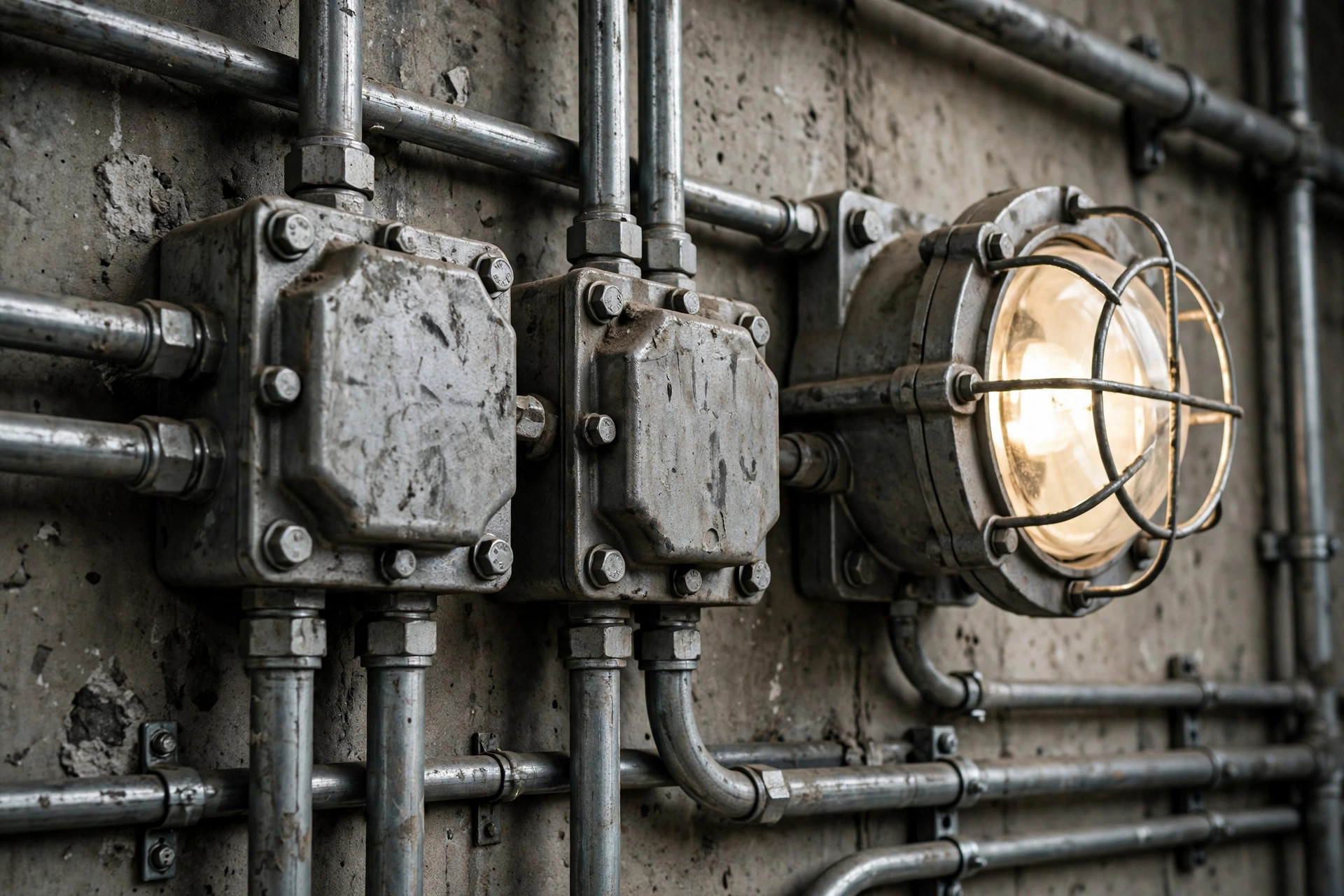

Les équipements Div 1 et Div 2 ne sont pas dans le même univers de prix. Un luminaire Div 1 — boîtier en aluminium coulé, joints à chemin de flamme, verre trempé — coûte des multiples d'une lumière industrielle ordinaire. Boîtes de jonction antidéflagrantes, interrupteurs, raccords d'étanchéité pour conduits : câblez tout un poste de travail et le coût électrique peut différer d'un ordre de grandeur. Donc « où Div 1 s'arrête et où Div 2 commence » est la ligne qui fixe le budget du projet.

La frontière se fixe en quatre étapes, aucune optionnelle :

1. Lisez la SDS, fixez la Classe. Listez les points d'éclair et les limites d'inflammabilité de chaque produit chimique du bâtiment. C'est la base. Si vous changez vos matières, cette étape est refaite — le cas deux ci-dessous montre ce qui arrive quand elle ne l'est pas.
2. Trouvez les sources d'émission. Buses de remplissage, vannes, points d'échantillonnage, garnitures de pompes — tout point par où la matière peut s'échapper est un candidat Div 1. Les zones se dessinent comme des rayons autour de chaque source ; les rayons réels sont calculés par un ingénieur qualifié selon la norme, pas au doigt mouillé.
3. Faites le calcul de ventilation. C'est la frontière qui compte le plus. Ventilation naturelle ou mécanique ? Assez de renouvellements d'air pour maintenir une fuite sous la limite inférieure d'inflammabilité ? La NFPA 30 fixe des exigences de ventilation explicites. Avec la bonne ventilation, de larges surfaces passent de Div 1 à Div 2, ou sortent entièrement du territoire classé. La ventilation est un moyen légitime et conforme au code pour déclasser — pas un raccourci.
4. Dessinez la carte de classification des zones, et signez-la. Elle doit venir d'un ingénieur qualifié. L'AHJ (autorité compétente) reconnaît le plan, pas votre explication verbale.

Maintenant, je dois tirer sur un faux besoin : spécifier tout l'entrepôt en Div 1 est le geste « bonne conscience » le plus cher que j'aie vu. Certains bureaux d'études surdimensionnent par peur de la responsabilité ; les intégrateurs n'objectent pas, car chaque luminaire Div 1 supplémentaire est de la marge. Le propriétaire paie des multiples et repart en se sentant « la sécurité d'abord ». La sécurité d'abord, c'est bien — mais la sécurité d'abord ne veut pas dire spécification maximale partout. Il y a quelques années, un entrepôt de distribution près de Houston stockait de l'IPA (alcool isopropylique) en fûts avec tout le bâtiment câblé en Div 1. Le propriétaire a ensuite commandé une vraie étude de classification des zones et ajouté une ventilation mécanique. Résultat : seule la zone de remplissage et de distribution est restée Div 1 ; tout le stockage est passé en Div 2. L'économie aurait payé un responsable sécurité à temps plein pendant deux ans. Dites-moi que cet argent n'était pas gaspillé.

Le piège de la maintenance : l'antidéflagrant a une date d'expiration

La plupart des gens pensent que l'équipement antidéflagrant s'installe et s'oublie. Faux. Le « proof » de l'antidéflagrant vit dans le chemin de flamme — les joints métalliques usinés avec précision entre les parties du boîtier. Si une étincelle interne enflamme du gaz à l'intérieur, la flamme se refroidit et s'éteint en traversant ce joint, elle ne peut pas se propager vers l'extérieur. Un boulon manquant, une face corrodée, un joint cabossé, et la protection est morte. Le jour de l'installation, c'était antidéflagrant. Cinq ans plus tard ? Pas forcément.

Trois pièges que je vois constamment :

Piège un : le relampage paresseux. Une lampe meurt dans un luminaire antidéflagrant, et l'électricien visse la première ampoule venue. Le couvercle se referme, personne ne remarque rien. Mais la température de surface et la construction du culot d'une ampoule ordinaire n'ont jamais été qualifiées pour la classe — vous venez d'ouvrir un puits de lumière dans votre luminaire antidéflagrant.

Piège deux : le joint non scellé. Là où le conduit entre dans un boîtier antidéflagrant, on est censé installer un raccord de scellement rempli de composé de scellement, isolant le chemin de câbles du boîtier. Certaines équipes se précipitent — composé à moitié rempli, ou le raccord purement sauté. C'est une autoroute pour l'explosion : la flamme peut descendre le conduit jusqu'à la salle suivante.

Piège trois : cinq ans, zéro inspection. Chemins de flamme corrodés, boulons grippés par la rouille, composé de scellement fissuré et vieilli — tout cela ne se détecte que par une inspection programmée. Ma règle : les zones Div 1 reçoivent un visuel plus un contrôle ponctuel au moins une fois par an, avec la liste de contrôle écrite dans la routine d'inspection des équipements — pas « quand quelqu'un y pense ».

Une règle contre-intuitive à emporter : une classe supérieure n'est pas mieux. Un équipement Div 1 dans une zone Div 2, c'est de l'argent gaspillé ; un équipement Div 2 dans une zone Div 1, c'est jouer avec le feu. Les honoraires d'ingénierie d'une vraie étude de classification semblent chers jusqu'à ce qu'on les déduise de la facture d'équipements déclassés sur tout le bâtiment — faites ce calcul et l'étude est souvent la ligne au meilleur ROI du projet.

Que l'argent en vaille la peine se résume à un chiffre : la part de votre surface classée Div 1. Si elle dépasse trente pour cent, n'achetez pas encore d'équipement — refaites d'abord l'étude de classification. Neuf fois sur dix, la carte a été dessinée avec prudence, ou la ventilation n'a jamais été prise en compte. Dessinez bien la carte du champ de mines, et tout le reste n'est qu'exécution.

Par Da Liu, Ingénieur en automatisation
