Navettes quadridirectionnelles vs. transstockeurs : choisir votre voie de stockage dense

L'essentiel d'abord : il n'y a pas ici de meilleure technologie — seulement le bon choix pour votre bâtiment. Hauteur libre au-dessus de 25 mètres, SKU concentrés, flux d'entrée et de sortie régulier ? Prenez le transstockeur. Moins de 20 mètres de hauteur libre, des milliers de SKU, des profils de commandes à pics ? La navette quadridirectionnelle gagne. Une phrase résume toute la différence : un transstockeur, c'est un costaud qui s'approprie une allée entière — grand, rapide, mais ne faisant qu'une tâche à la fois ; une navette quadridirectionnelle, c'est un essaim de fourmis, plusieurs chariots par niveau circulant dans toutes les directions, qui empruntent un élévateur (le lift) chaque fois qu'ils doivent changer d'étage. Gardez cette image en tête. Chaque règle de sélection ci-dessous en découle.

Où chaque système s'engorge : transstockeur vs. navette quadridirectionnelle

Les deux systèmes s'engorgent à des endroits complètement différents, et c'est cela qui décide du choix.

Le goulet du transstockeur, c'est lui-même. Une allée, une grue. Ces machines atteignent 40 mètres — la série MONO de DAMBACH est homologuée jusqu'à 40 m avec des charges de 4 tonnes — se déplaçant à l'horizontale et à la verticale en un seul mouvement combiné. Un transstockeur à palettes typique délivre environ 40 à 60 cycles combinés par heure par allée. Relisez bien : par allée, pas par bâtiment. Des allées plus longues et des rayonnages plus hauts n'y changent rien ; plus de débit signifie plus d'allées. Les transstockeurs sont un jeu vertical. La hauteur est leur terrain de jeu.

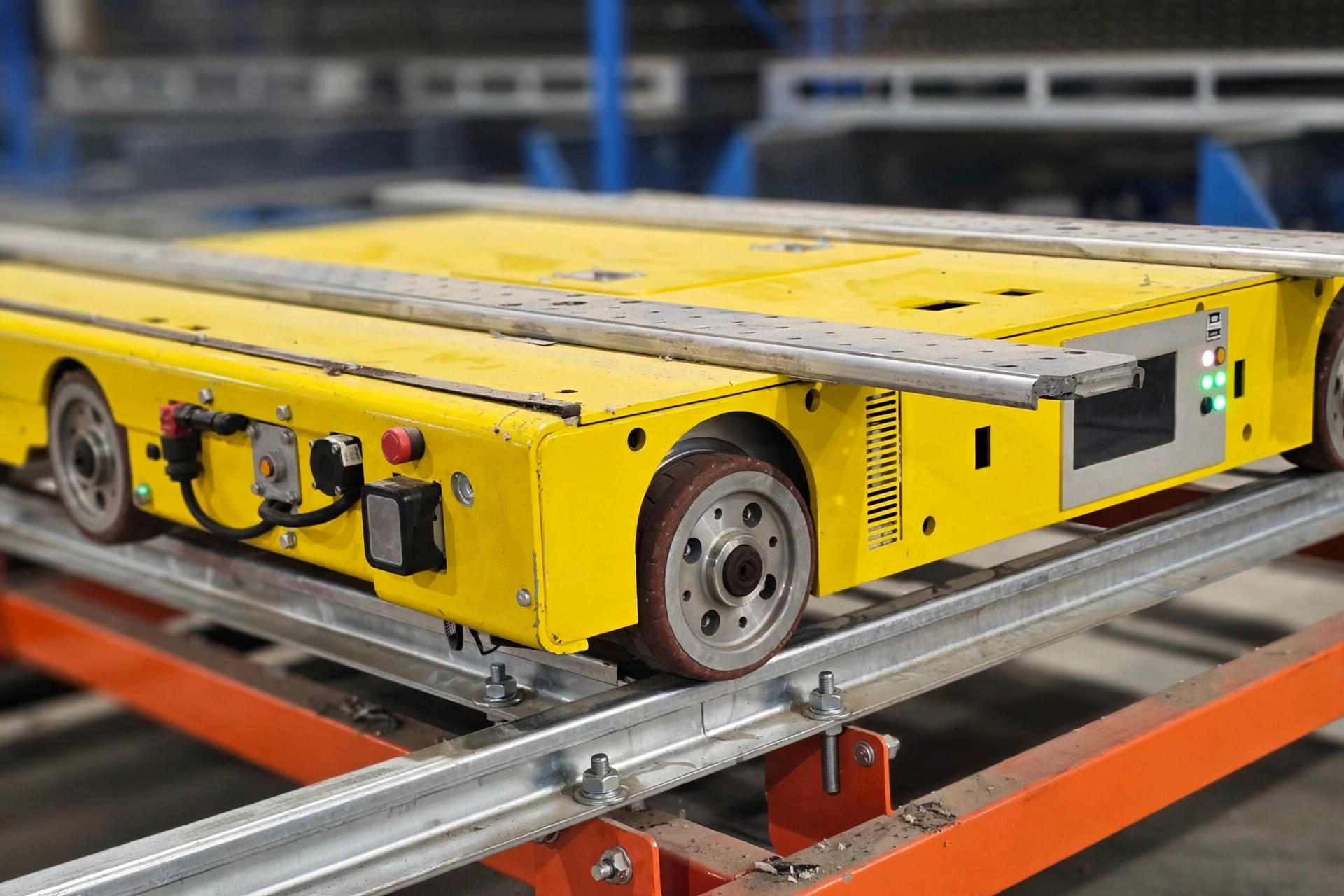

Le goulet de la navette quadridirectionnelle, c'est l'élévateur. Les chariots circulent sur les rails des rayonnages dans quatre directions — environ 1 à 2 m/s à vide et 0.6 à 1.2 m/s en charge, selon les fiches fabricants — chacun homologué pour environ 1.5 tonne par palette. Un chariot perd contre une grue, mais les navettes gagnent par le nombre : mettez plusieurs chariots à chaque niveau, ajoutez-en quand la haute saison arrive. Le hic, c'est qu'un chariot ne peut travailler qu'à son propre niveau. Chaque changement d'étage passe par l'élévateur, et il n'y a qu'un ou deux élévateurs pour tout le système. J'ai vu exactement cette panne trois fois : la proposition dit « chariots en nombre suffisant », puis la haute saison arrive et il y a une file à l'élévateur à 2 h du matin pendant que les chariots attendent, inactifs, à leurs niveaux.

En 2023, un distributeur alimentaire en chaîne du froid à Ontario, en Californie, exploitait un congélateur de 18 mètres de haut : 12,000 emplacements de palettes, plus de 800 SKU, réapprovisionnement quotidien des chaînes de supermarchés. Ils ont choisi des navettes quadridirectionnelles — deux chariots par niveau, deux élévateurs. Le rapport de simulation était magnifique ; le débit moyen était correct. Puis le premier pic de Thanksgiving est arrivé : l'expédition avait besoin de 220 palettes par heure en pointe, chaque élévateur était théoriquement homologué pour 60 palettes par heure, deux élévateurs faisaient 120. La file a commencé à 2 h du matin et ne s'est jamais résorbée. La solution a été un troisième élévateur plus la descente des SKU chauds vers les niveaux inférieurs. Ce projet m'a appris quelque chose que je répète désormais à chaque revue de conception : dans un projet de navettes, vérifiez d'abord le nombre d'élévateurs et ensuite le nombre de chariots. Jamais l'inverse.

En 2021, un 3PL en banlieue de Chicago a loué un bâtiment avec 32 mètres de hauteur libre et installé un système de transstockeurs à six allées. Pendant la mise en service, les grues vibraient et déclenchaient des alarmes de positionnement. Cause racine : la planéité du sol. Les grues de grande hauteur sont spécifiées selon des normes comme la DIN 18202 allemande — une dalle industrielle standard ne suffit pas. Trois semaines de meulage du sol ont suivi. Les mots du client : « Si j'avais su que le génie civil nécessitait une reprise, j'aurais signé le contrat d'équipement deux mois plus tard. » Dans les projets de transstockeurs, le génie civil passe d'abord et le contrat d'équipement passe en dernier. C'est la règle.

Liste de sélection en cinq étapes : navette ou transstockeur ?

1. La hauteur d'abord. En dessous d'environ 20 mètres de hauteur libre, la navette est chez elle — fabricants et comparatifs du secteur placent systématiquement les navettes quadridirectionnelles sous la barre des 20 mètres. Au-dessus de 25 mètres, c'est le territoire du transstockeur ; à cette hauteur, on ne peut pas empiler économiquement assez de chariots et de capacité d'élévateurs.
2. SKU et profil de commandes. Des milliers de SKU, des commandes fragmentées, des pics marqués — prenez la navette, avec sa flexibilité d'essaim. Des SKU concentrés, des mouvements de palettes complètes, un rythme régulier — prenez le transstockeur.
3. Flux de palettes à l'heure de pointe. Faites les calculs de l'heure de pointe : si le flux de pointe dépasse environ 70% de la capacité d'un élévateur, une conception de navettes a besoin d'un autre élévateur ou d'une autre voie. L'élévateur est un goulet dur ; ajouter des chariots n'aidera pas.
4. Forme du bâtiment. Les navettes se moquent des poteaux et des plans irréguliers. Les transstockeurs ont besoin d'allées longues et régulières — n'en forcez pas un dans un bâtiment irrégulier.
5. Perspective de croissance. Des emplacements de palettes en croissance de plus de 50% en trois ans — prenez la navette ; ajoutez simplement des chariots. Une empreinte stable — prenez le transstockeur.

Les chiffres : comparatif transstockeur vs. navette

Comment cadrer le TCO : équipement plus rayonnages plus génie civil plus logiciel WCS plus cinq ans de pièces de rechange. Ce que les clients oublient toujours, ce sont le génie civil et le logiciel — remise en état du sol et sprinklers pour les transstockeurs, ordonnancement WCS pour les navettes. Ces deux lignes atteignent couramment 20 ou 30 pour cent de l'investissement total. Des affirmations de fabricants comme « coût 30% inférieur par emplacement de palette » sont du marketing ; demandez de vrais devis.

Deux conclusions contre-intuitives. Premièrement, « les navettes sont plus rapides » est une illusion : chariot contre grue, la grue gagne — les navettes gagnent en alignant une équipe. Deuxièmement, les transstockeurs semblent chers, mais au-dessus de 30 mètres, leur coût par emplacement de palette peut en fait revenir moins cher. La hauteur dilue le coût du transstockeur et punit la navette, qui a besoin de chariots à chaque niveau et d'élévateurs qui ne suivent pas. Demander « lequel coûte le plus » sans nommer une hauteur est une question dénuée de sens.

Liste de la nuit du go-live

1. Le nombre d'élévateurs a-t-il été dimensionné sur le flux moyen ou sur le flux de pointe ? J'ai vu cette erreur trois fois. Dimensionnez sur l'heure de pointe et gardez 30% de marge.
2. Qualité des palettes : les navettes sont brutales avec les palettes — des palettes endommagées, déformées ou à fond ouvert bloquent les chariots, et les fiches fabricants le disent explicitement. Contrôlez tout le parc de palettes avant le go-live.
3. Étude de planéité du sol en main ? Pour les projets de transstockeurs, ne vous fiez pas à « ça a l'air plat ». Obtenez des données de relevé laser.
4. Protection incendie : sprinklers en rayonnage installés ? Aux États-Unis, la NFPA 13 les exige pour le stockage empilé en hauteur ; votre autorité compétente locale définit les détails. Rééquiper des sprinklers après le montage des rayonnages, c'est le genre de facture qui fait taire les directeurs financiers.
5. Hauteur libre re-vérifiée ? Les tuyaux de sprinklers, les luminaires et les chemins de câbles mangent de la hauteur que les plans des rayonnages ne montrent jamais.
6. WCS testé en contrainte ? Un système de navettes est un problème de coordination de chariots multiples — le logiciel d'ordonnancement est son âme. Faites passer votre profil de pointe en simulation par l'intégrateur ; les chiffres sur papier ne comptent pas.
7. Entreposage frigorifique : zone de charge planifiée ? Les chariots doivent rester dans le congélateur pendant que les batteries chargent à l'extérieur — les spécifications d'exploitation du fabricant l'exigent. Réservez la salle de charge tôt.
8. Pièces de rechange : gardez un ou deux chariots navette complets sur l'étagère ; les pièces d'usure critiques pour les transstockeurs. N'attendez pas une panne pour passer la commande.

Avant votre prochaine réunion de sélection, mettez trois chiffres sur la table : total des emplacements de palettes, nombre de SKU et palettes d'entrée/sortie à l'heure de pointe. Sans ces trois chiffres, tout débat « navette contre transstockeur » est du théâtre. Avec eux, la réponse se choisit toute seule.

Par Lin Xiao, consultant en implémentation WMS
