Exigences de certification antidéflagrante des AGV pour entrepôts dangereux : parcours ATEX vs IECEx vs UL

Début 2024, une usine de batteries au lithium du Zhejiang m'a demandé de relire une proposition : 14 AGV antidéflagrants pour l'atelier cathodes, charge utile de 1.2 tonne. J'ai vérifié les exigences de certification des AGV antidéflagrants par rapport à leur classement réel de zones, puis le devis — véhicule complet antidéflagrant, ATEX Catégorie 2, à un prix plusieurs fois supérieur à celui d'un AGV standard — et je les ai rappelés : la moitié de cet argent est gaspillée. Leur zone solvants était classée Zone 2, qui n'a jamais eu besoin d'un véhicule antidéflagrant. Le fournisseur ne mentait pas ; il a juste spécifié un cran au-dessus du nécessaire. Comme acheter un parapluie et se voir remettre une combinaison de plongée.

La plupart des ingénieurs d'automatisation qui découvrent les exigences de certification des AGV antidéflagrants imaginent la même chose : boîtier plus épais, moteur enfermé, terminé. Faux. La protection antidéflagrante n'est pas une question de survie à l'explosion — c'est de ne jamais fournir l'inflammation. Une explosion exige du combustible, de l'oxygène et une inflammation ; dans un entrepôt chimique, les deux premiers sont acquis. Les vapeurs de solvants dans l'air sont normales. La seule chose que l'on peut éliminer, c'est la source d'inflammation. Comptez-les sur un AGV : arcs du moteur, étincelles des contacteurs, hydrogène du chargement des batteries plomb-acide, étincelles de friction des freins, statique des pneus, même l'énergie RF du lidar de navigation. La conception antidéflagrante consiste à éliminer cette liste, point par point.

Il existe trois écoles d'élimination — pensez-y comme trois sortes de combinaisons de plongée. Ex d, antidéflagrant, est la combinaison rigide : l'inflammation interne ne peut pas sortir. Ex i, sécurité intrinsèque, tranche le problème à la racine : l'énergie du circuit est trop faible pour enflammer le gaz — comme essayer d'allumer de l'essence avec une allumette non grattée. Ex nA, non-producteur d'étincelles, signifie « pas d'étincelles en fonctionnement normal » : le moins cher, mais valable uniquement en Zone 2. Emmenez-le en Zone 1 et vous nagez tout nu.

Le deuxième concept est le classement des zones. Les atmosphères gazeuses se divisent en Zone 0, 1 et 2 ; les poussières en Zone 20, 21 et 22. Zone 1, selon la définition pratique du secteur : une atmosphère gazeuse explosive présente environ 10 à 1,000 heures par an en fonctionnement normal. Les Catégories 1, 2 et 3 d'équipements ATEX correspondent aux Zones 0, 1 et 2. La ligne de sélection est exactement ici : votre zone décide de la catégorie de votre équipement, et acheter une catégorie au-dessus, c'est jeter l'argent.

ATEX vs IECEx vs UL : où les exigences de certification divergent

Vendre des AGV antidéflagrants à l'étranger implique trois systèmes. Version courte : ATEX, c'est la loi de l'UE ; IECEx, le passeport international ; UL, le ticket américain. Les trois s'appuient sur la famille IEC 60079, mais les règles diffèrent totalement.

La dernière ligne est vide à dessein : le même véhicule dans différents organismes notifiés peut voir délais et devis différer du double. Celui qui promet « certifié en trois mois, prix fixe » lit le script d'un courtier.

Voici le point contre-intuitif : un certificat ATEX ne vous ouvre pas les États-Unis. Les États-Unis utilisent Classe/Division, pas les Zones. La Classe I Division 1 correspond à peu près à la Zone 0/1, mais le parcours de certification est entièrement séparé. L'OSHA est explicite : dans les atmosphères gazeuses de Classe I Division 1, seuls les chariots industriels désignés EX peuvent être utilisés (le type EX selon UL 583). Soumissionnez une usine chimique américaine avec un certificat ATEX et le responsable sécurité pose une seule question : UL Listed ? Sinon, vous refaites l'évaluation via UL ou FM — les rapports ATEX servent uniquement de référence technique. Comme louer une voiture aux États-Unis avec un permis chinois : votre compétence se transfère, mais ils veulent le document reconnu localement.

IECEx est le plus portable des trois. Son CoC en ligne est vérifiable par tous, ses rapports d'essais ExTR sont acceptés par de nombreux schémas nationaux — réduisant les essais répétés — et les usines subissent des audits qualité continus (ExQAR). Pour le Moyen-Orient, l'Asie du Sud-Est et l'Australie, IECEx est généralement le meilleur point de départ qualité-prix. J'ai vu des fabricants certifier ATEX pour l'Europe, puis se voir demander IECEx quand le projet est passé au Moyen-Orient — deux séries d'essais coûtant de quoi acheter deux AGV de plus.

La vraie bifurcation de la certification des AGV antidéflagrants : véhicule complet vs composants

C'est la décision la plus chère des exigences de certification des AGV antidéflagrants, et celle que les fournisseurs aiment le moins expliquer. Deux voies. Certification du véhicule complet : l'organisme teste le type de l'AGV complet, examine votre dossier technique et votre système qualité, et le certificat porte le numéro de modèle du véhicule. Cher et lent — mais la revue sécurité du propriétaire passe du premier coup et la responsabilité est propre. Composants certifiés plus auto-évaluation : moteurs, boîtes à bornes, batteries portent chacun leur propre certificat antidéflagrant, pendant que vous rédigez vous-même la documentation au niveau du véhicule. ATEX autorise le contrôle interne de production pour les équipements de Catégorie 3 (Zone 2), donc en théorie aucun organisme notifié n'est nécessaire. Ça a l'air bien ? Chaque dollar économisé devient votre propre responsabilité juridique. Sans aucun modèle de véhicule sur aucun certificat, c'est vous — et non un organisme de certification — qui devrez prouver que la conception était conforme en cas de problème.

La ligne est nette : Zone 1 et au-delà (ATEX Catégorie 2) — oubliez l'auto-évaluation, certifiez le véhicule complet ; c'est une ligne rouge. Zone 2 — la voie composants est viable, mais seulement si votre documentation résiste à l'examen. Les dossiers d'intégration électrique de la plupart des fabricants d'AGV ne peuvent pas soutenir une évaluation antidéflagrante crédible.

Un projet 2023 d'entrepôt de solvants dans une usine chimique du Jiangsu est le cas d'école exemplaire. Stockage de toluène, Zone 1, six AGV antidéflagrants type chariot, charge utile de 1.5 tonne, 1.2 m/s. L'appel d'offres du parc n'acceptait que les certificats de véhicule complet, donc le fournisseur est allé directement vers le double IECEx plus ATEX et a réussi du premier coup. Pourquoi double ? La prochaine destination était le Moyen-Orient, où les clients vérifient eux-mêmes le certificat IECEx en ligne — coût de confiance minimal. La double certification partage l'essentiel des essais, donc faire les deux en même temps vaut mieux que deux séries séparées. Le coût de certification ne croît pas avec le nombre de certificats — il croît avec la charge de travail d'essais.

Les pièges de maintenance que personne ne met dans le devis

Heure de vérité. La plupart des projets dépensent 90 % du budget en véhicules et certificats, ne laissant que des miettes pour la formation à la maintenance. Ma conclusion : sur la vie d'un AGV antidéflagrant, la maintenance coûte silencieusement plus cher que la certification — tout en pièges cachés.

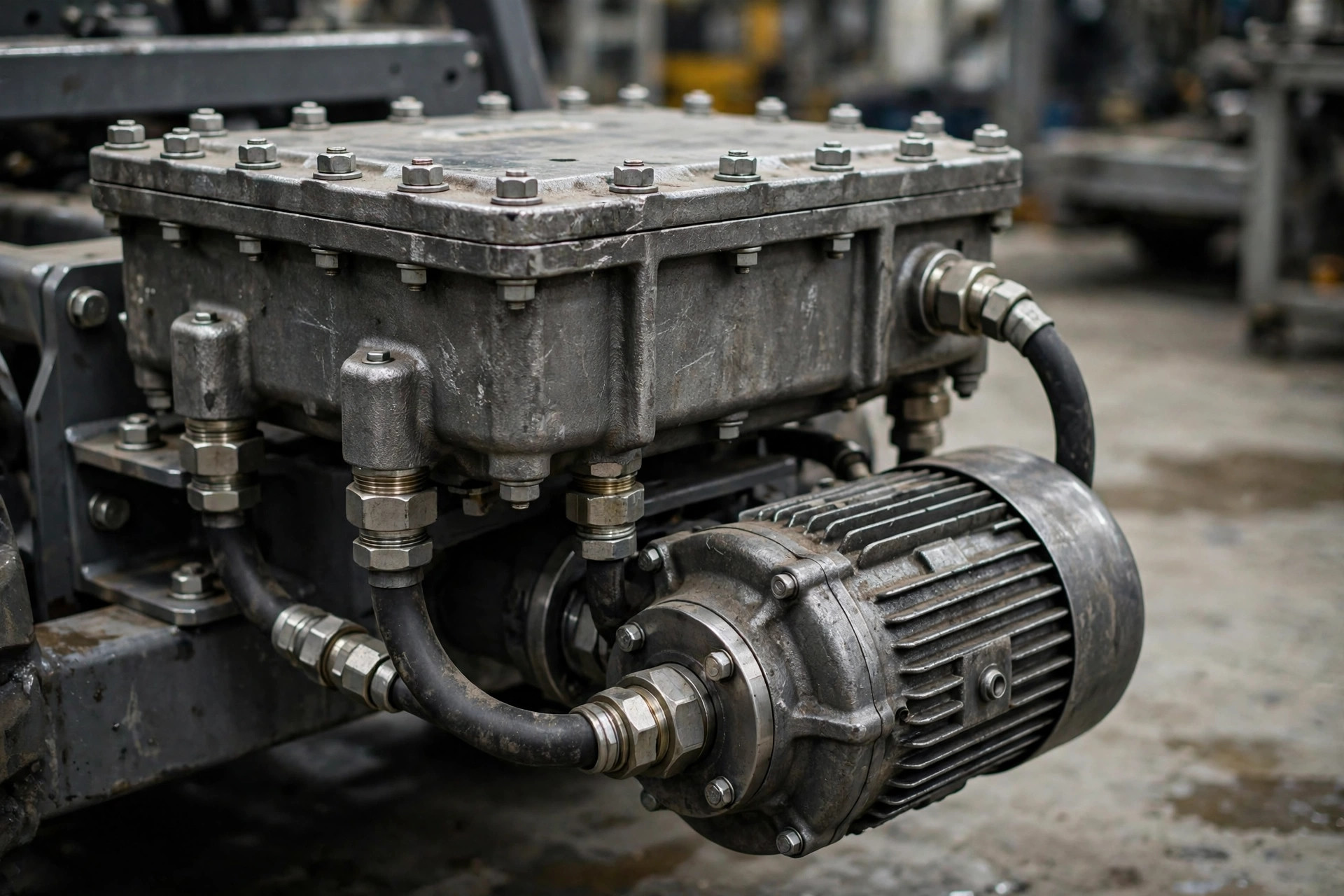

Piège un : ouvrir une enveloppe antidéflagrante. Un boîtier Ex d ne s'ouvre pas sur un coup de tête : coupure d'alimentation, déplacement en zone sûre, déboulonnage en séquence — et les joints antidéflagrants ne tolèrent aucune rayure, avec grades de boulons et couples de serrage spécifiés. Un technicien monte des boulons ordinaires, ou lime un joint rayé jusqu'à le lisser — le certificat s'annule instantanément. À partir de ce moment, c'est un AGV ordinaire roulant en zone dangereuse.

Piège deux : les batteries. Le chargement plomb-acide libère de l'hydrogène, donc la charge se fait en zones sûres — règle de fer. Le lithium ne libère pas d'hydrogène, mais l'emballement thermique concentre plus d'énergie, et un compartiment batterie antidéflagrant est une conception différente du standard. La stratégie de charge et les procédures de remplacement vont dans le manuel avant l'achat, pas comme questions après coup.

Piège trois : la statique. Les pneus doivent conduire la statique ; la chaîne de traînée de mise à la terre nécessite des contrôles d'usure réguliers. La source d'inflammation la plus négligée — et l'élément préféré des listes des inspecteurs. Un AGV antidéflagrant à six chiffres peut être immobilisé pour une chaîne de mise à la terre usée valant trois francs six sous. Absurde, mais réel.

Piège quatre : les pièces de rechange. Une pièce de rechange non certifiée annule le certificat du véhicule complet. Moteur en panne et vous montez un moteur standard « identique à l'œil » ? En Zone 1, c'est conduire sans permis. Les rechanges doivent être des pièces d'origine certifiées — délai et surcoût communiqués au propriétaire à l'avance.

Maintenant les calculs. Un AGV antidéflagrant coûte plusieurs fois un AGV standard (fiez-vous aux devis réels), et la certification, la maintenance spéciale et les rechanges continuent de brûler du cash. Que ça vaille le coup se réduit à un chiffre : le coût de main-d'œuvre d'une entrée humaine en zone dangereuse, multiplié par les entrées par an, face au coût annualisé de l'AGV plus la maintenance. Si c'est positif, les certificats valent chaque centime — vous n'achetez pas un véhicule, vous achetez un ticket qui tient les gens hors de la zone. La valeur de ce ticket équivaut à ce que coûtait une entrée : combinaisons de protection, détection de gaz, supervision à deux personnes, permis. Si vous ne pouvez pas le calculer, ou si c'est négatif, n'achetez pas — optimisez le processus manuel. Acheter un AGV antidéflagrant n'a jamais été une question de technologie. C'est de l'arithmétique. Si vous vous trompez, un tiroir de certificats ATEX, IECEx et UL n'est que des frais de scolarité.

Par Da Liu, Ingénieur en automatisation
