Otoño de 2023. Estaba recorriendo un almacén de un 3PL en Chino, California durante su inspección anual de incendios: más de 40,000 pies cuadrados, principalmente pintura y diluyentes, líquidos inflamables de Clase III. El inspector sostuvo un anemómetro frente a la rejilla de extracción, lo movió por la sala y se volvió hacia el encargado del sitio: "Están midiendo menos de tres renovaciones de aire por hora. ¿Para qué se diseñó esto?". El encargado se quedó callado. El contratista que instaló el sistema lo había dimensionado como un almacén común. Nunca pasó. La reparación costó cerca de $40,000, y el área de materiales peligrosos quedó inactiva durante dos semanas.
Mi veredicto, por adelantado: la ventilación de materiales peligrosos se reduce a tres números: que los ventiladores sean antideflagrantes, que las renovaciones de aire sean suficientes y que las alarmas de gas realmente activen los ventiladores. Si cualquiera de los tres falla, todo lo que gastaste fue en vano.
Elige mal el ventilador y no instalaste nada

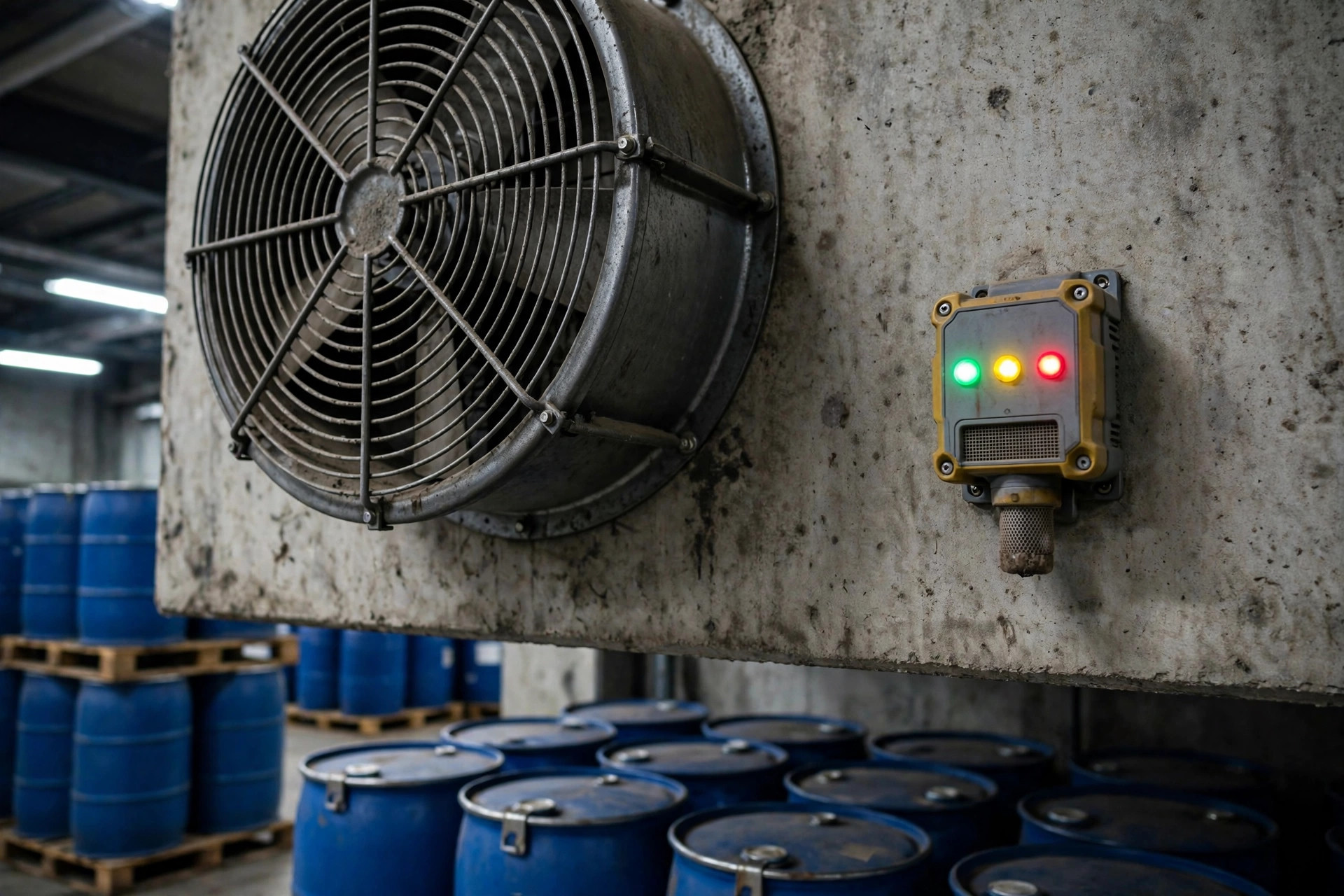

Un ventilador estándar dentro de una sala de materiales peligrosos es una fuente de ignición disfrazada. Arcos al arrancar el motor, chispas por fricción entre el impulsor y la carcasa, estática de una correa que patina: cuando el vapor de disolvente alcanza la concentración crítica, cualquiera de ellos puede encender la sala. Así que la primera regla no es negociable: el motor debe estar clasificado para la ubicación peligrosa. Según NFPA 70, un área típica de almacenamiento de materiales peligrosos se clasifica como Clase I, División 2. Esa clasificación debe estar en la placa del motor. Un motor de uso general con una mano fresca de pintura no cuenta.
En segundo lugar, el impulsor y la carcasa tienen que ser resistentes a las chispas. La industria lo clasifica según la construcción antichispas de AMCA: Tipos A, B y C, y quieres el Tipo B o mejor: impulsores de aleación de aluminio, construcción no ferrosa, recubrimientos antiestáticos. Lo peor que he visto fue un impulsor de acero en una carcasa de acero. La cara del inspector lo dijo todo.
Tercero, usa accionamiento directo siempre que puedas. Las correas patinan, se sobrecalientan, envejecen y generan estática: cada una de esas cosas es un modo de fallo que no necesitas en una sala de materiales peligrosos. Si tienes que usar transmisión por correa, la correa debe ser conductora de estática y entra en la lista de inspección diaria.
Luego está la ubicación, y diría que tres de cada diez almacenes se equivocan en esto: las tomas de extracción van abajo. Los vapores de tolueno y acetona son más pesados que el aire. Fugados, se hunden, se acumulan al nivel del suelo. Monta la extracción en el techo y el ventilador extrae alegremente aire limpio de la parte superior mientras una manta de vapor yace intacta al nivel del suelo. Has ventilado el techo. El diseño correcto es extracción baja en un lado, aire de reposición alto en la diagonal opuesta, para que el flujo de aire barra toda la sala y arrastre el vapor del nivel del suelo.
Las renovaciones de aire no se adivinan
Este número tiene un piso legal. OSHA 1910.106(d)(4) es explícito: dentro de las salas de almacenamiento de líquidos inflamables, la ventilación mecánica debe proporcionar al menos seis renovaciones completas de aire por hora. "Al menos": es un piso, no una sugerencia. Las matemáticas son simples:
Volumen de la sala (pies cúbicos) × 6 ÷ 60 = caudal mínimo (CFM)
Toma una sala de materiales peligrosos de 5,000 pies cuadrados con una altura libre de 20 pies: 100,000 pies cúbicos, lo que significa un mínimo de 10,000 CFM. Añade un margen del 15 al 20 por ciento al elegir el ventilador, porque cada codo del conducto y cada pie de recorrido consumen caudal entregado. Un ventilador de 12,000 CFM nominales en placa que entrega 10,000 tras la instalación es una buena instalación, no un mal ventilador.
Pero dimensionar la extracción es solo la mitad del trabajo: el aire de reposición tiene que ir a la par. Extracción sin aire de reposición equivalente pone la sala en presión negativa. Las puertas se vuelven difíciles de empujar, el ventilador empieza a ahogarse y el caudal medido cae a la mitad. Eso fue parte de lo que mató al almacén de Chino: el ventilador de extracción era suficientemente grande, pero las aberturas de aire de reposición eran demasiado pequeñas, así que el ventilador pasó su vida hambriento. La solución dimensionó las aberturas de reposición en aproximadamente 1.1 veces el volumen de extracción, y las renovaciones medidas finalmente superaron las seis.
En California hay otra capa: las agencias CUPA y el jefe de bomberos local realmente miden durante las inspecciones anuales. No solo miran los planos. Ten listas tres cosas: los cálculos de diseño, las placas de los ventiladores y las mediciones de puesta en marcha. Que falte cualquiera de ellas puede ganarte un aviso de corrección.
Una alarma que no arranca los ventiladores es decoración
Los detectores de gases combustibles no son caros. Hacerlos bien sí. La configuración estándar de la industria en dos etapas: aviso al 10% LEL, alarma alta al 25% LEL. LEL es el límite inferior de explosividad: al 10% te están diciendo que la concentración sube, presta atención; al 25%, el sistema debe actuar por sí solo: ventiladores de extracción a máxima velocidad, circuitos eléctricos no antideflagrantes desenergizados, alarmas sonoras y visuales enviadas al teléfono de guardia y a la sala de control de incendios. Cada eslabón de esa cadena tiene que probarse en vivo durante la puesta en marcha. Una línea en un plano que nunca se energizó no cuenta.
La ubicación de los sensores sigue la misma física que la extracción: los vapores pesados se hunden, así que los sensores se montan bajos, a unas 12 pulgadas del suelo. Un sensor en el techo puede quedarse callado mientras el suelo alcanza concentración explosiva. Y tampoco montes un sensor directamente bajo una toma de extracción: ese también lo he visto. El ventilador mantiene una bolsa de aire limpio arremolinándose alrededor del sensor para siempre. Nunca alarmará. Los sensores van cerca de las posibles fuentes de fuga, en un flujo de aire razonablemente estable.
Finalmente, la calibración. Los sensores electroquímicos y de perla catalítica derivan. Calibra cada seis meses y guarda los registros en archivo. Un sensor sin calibrar es un sensor ciego. Un almacén tuvo dos falsas alarmas en tres años; la tercera vez que sonó, el turno de noche simplemente desconectó el sistema. Salí de ese edificio. Una alta tasa de falsas alarmas es en sí misma un diagnóstico: ubicación incorrecta del sensor o calibración vencida. Encuentra la causa. Nunca desconectes el sistema.
Una lista de verificación de ventilación que puedes aplicar mañana por la mañana
- Encuentra el diseño de ventilación. Confirma renovaciones de aire ≥ 6 por hora. ¿Perdiste los planos? Haz tú mismo la cuenta del volumen y verifica el CFM mínimo.
- Fotografía las placas de los ventiladores para tu archivo: clasificación antideflagrante del motor (Clase I, División 2 o mejor) y construcción antichispas del impulsor. Ambas. No negociable.
- Verifica la ubicación: tomas de extracción bajas en un lado, aire de reposición alto en la diagonal opuesta. Si están al revés, regístralo para corrección.
- Pon en marcha el sistema y mide: anemómetro en cada rejilla, caudal total ≥ 90% del diseño.
- Cierra las puertas y pruébalas: deben abrirse normalmente, sin succión evidente de presión negativa.
- Prueba la cadena de alarma de principio a fin: altura de los sensores, aviso al 10% LEL, alarma alta al 25% LEL, y confirma que los interbloqueos realmente se disparan: ventiladores a máxima velocidad, circuitos no clasificados cortados, alarmas enviadas.
- Registros de calibración: calibración más reciente dentro de los seis meses, registros recuperables y coincidentes con los sensores instalados.
- Registro de alarmas: cualquier falsa alarma o alarma real del último año, con la causa anotada.
- Ventiladores y conductos: revisa acumulación de polvo, corrosión y desgaste de las correas (si hay transmisión por correa).
- ¿Tu plan de emergencia tiene una sección de "fallo de ventilación"? Cuando los ventiladores se detienen, ¿se detiene el trabajo, a dónde va la gente y quién toma esa decisión?
Si alguno de estos diez recibe un encogimiento de hombros, corrígelo antes de que llegue el inspector. El anemómetro en la mano de un jefe de bomberos es mucho más honesto que mi pluma.
