Pregúntele a una sala llena de gerentes de almacén qué es lo que más les asusta en un almacén de materiales peligrosos, y casi todos dicen lo mismo: la llama abierta. Llevo 20 años en el almacenamiento estadounidense, y voy a decir algo impopular: la llama abierta es el problema fácil. Es visible. Prohíbe fumar, autoriza el trabajo en caliente, cuelga extintores, todo el mundo lo entiende. Lo que realmente mata a la gente es invisible, inodoro y no avisa. La electricidad estática no echa humo antes de atacar. Simplemente chasquea — y entonces le falta un almacén.
Le voy a dar un caso que puede consultar. El 29 de octubre de 2007, en la planta de distribución química de Barton Solvents en Des Moines, Iowa, un operario estaba llenando un contenedor IBC de acero de 300 galones con acetato de etilo. Aseguró la boquilla de llenado, se alejó unos pasos, oyó un chasquido y al darse la vuelta vio el contenedor envuelto en llamas. El informe final de la Junta de Seguridad Química de EE. UU. (U.S. Chemical Safety Board) concluyó que fue una chispa estática: el equipo de llenado no estaba ni correctamente conectado equipotencialmente ni puesto a tierra. Esta es la parte que debería helarle la sangre: apenas tres meses antes, el 17 de julio de 2007, la planta de la misma empresa en Wichita, Kansas, había sido destruida por esencialmente el mismo accidente. Misma empresa, mismo año, dos incendios por estática, dos almacenes perdidos.
Les cuento esa historia a los clientes porque la lógica es brutalmente simple. El tambor es de metal. El trabajador es un conductor. El líquido que fluye por una manguera genera carga. La carga no tiene adónde ir, así que se acumula hasta descargarse. Y la descarga no necesita mucha energía en absoluto.
Haga los cálculos con el cuerpo humano y verá por qué me quita el sueño. La capacitancia del cuerpo humano ronda entre 100 y 400 picofaradios. Camine unos pasos por el suelo seco de un almacén con ropa sintética en invierno, y la chispa que lleva puede alcanzar unos 30 milijulios. La energía mínima de ignición de los vapores de disolventes de hidrocarburos comunes es de 0.1 a 1 milijulio. Una chispa casual de la punta de su dedo puede transportar decenas de veces la energía necesaria para encender el vapor. Los voltajes estáticos alcanzan habitualmente decenas de miles de voltios con corrientes en el rango de microamperios — no lo suficiente para hacerle daño, de sobra para encender una atmósfera de disolvente.
La conexión equipotencial no es la puesta a tierra, y confundirlas causa heridos
Este es el malentendido más común que me encuentro sobre el terreno. La conexión equipotencial (bonding) une dos objetos conductores con un conductor para que estén al mismo potencial eléctrico — ninguna chispa puede saltar entre ellos. Pero igual potencial no es potencial cero. Un par de tambores conectados equipotencialmente pueden estar flotando a varios miles de voltios respecto a todo lo demás. La puesta a tierra (grounding) conecta el sistema a tierra y drena la carga al verdadero cero. Una transferencia adecuada de líquidos inflamables necesita ambas: primero conecte los contenedores entre sí para que no haya diferencia entre ellos, y luego ponga a tierra todo el conjunto para que la carga realmente salga. La conexión equipotencial sin puesta a tierra es como encerrar a un grupo de personas cargadas en una habitación y esperar que no pase nada. Funciona hasta que deja de funcionar.
La norma NFPA 77, la práctica recomendada de la industria sobre electricidad estática, da un número refrescantemente práctico: la resistencia de las trayectorias de conexión equipotencial y puesta a tierra no debe superar 1 megaohmio. Note la dirección — es un máximo, no un objetivo. Mucha gente oye 'puesta a tierra' y piensa '10 ohmios'. Ese es un número distinto que hace un trabajo distinto: en la NFPA 77, 10 ohmios es un valor de referencia para conductores metálicos, y superarlo sugiere que sus conductores o conexiones se están deteriorando. No es la línea de aprobado/suspenso para la puesta a tierra de estática. Use el estándar equivocado y fallará sistemas buenos o aprobará sistemas malos. Pruebe con un megóhmetro de 500 voltios; un multímetro estándar mide la resistencia a bajo voltaje, y la electricidad estática es un fenómeno de decenas de miles de voltios.
La secuencia importa tanto como el hardware, y la secuencia es donde los equipos de campo se equivocan con más frecuencia:
Realice todas las conexiones de conexión equipotencial y puesta a tierra antes de que comience la transferencia, y no las rompa hasta que la transferencia haya terminado y el sistema haya tenido tiempo de relajarse
Cada punto de contacto debe ser metal desnudo contra metal desnudo — la pintura, el óxido, el aceite o el polvo convierten su pinza en decoración
Use pinzas de puesta a tierra adecuadas con presión de resorte real, no cualquier clip que anduviera por ahí
Los polvos merecen su propia advertencia. El polvo transportado por tuberías genera carga más rápido que la mayoría de los líquidos. Los big bags conductores (Tipo C) deben estar puestos a tierra durante el llenado y el vaciado, y la norma exige una resistencia de la bolsa inferior a 1×10⁷ ohmios. Una bolsa desgastada con hilos conductores rotos es solo una bolsa de plástico cara. El dinero que ahorra comprando bolsas baratas se gasta con creces en un solo incidente — más la franquicia.
La carga en su cuerpo suele ser más peligrosa que la carga en el tambor

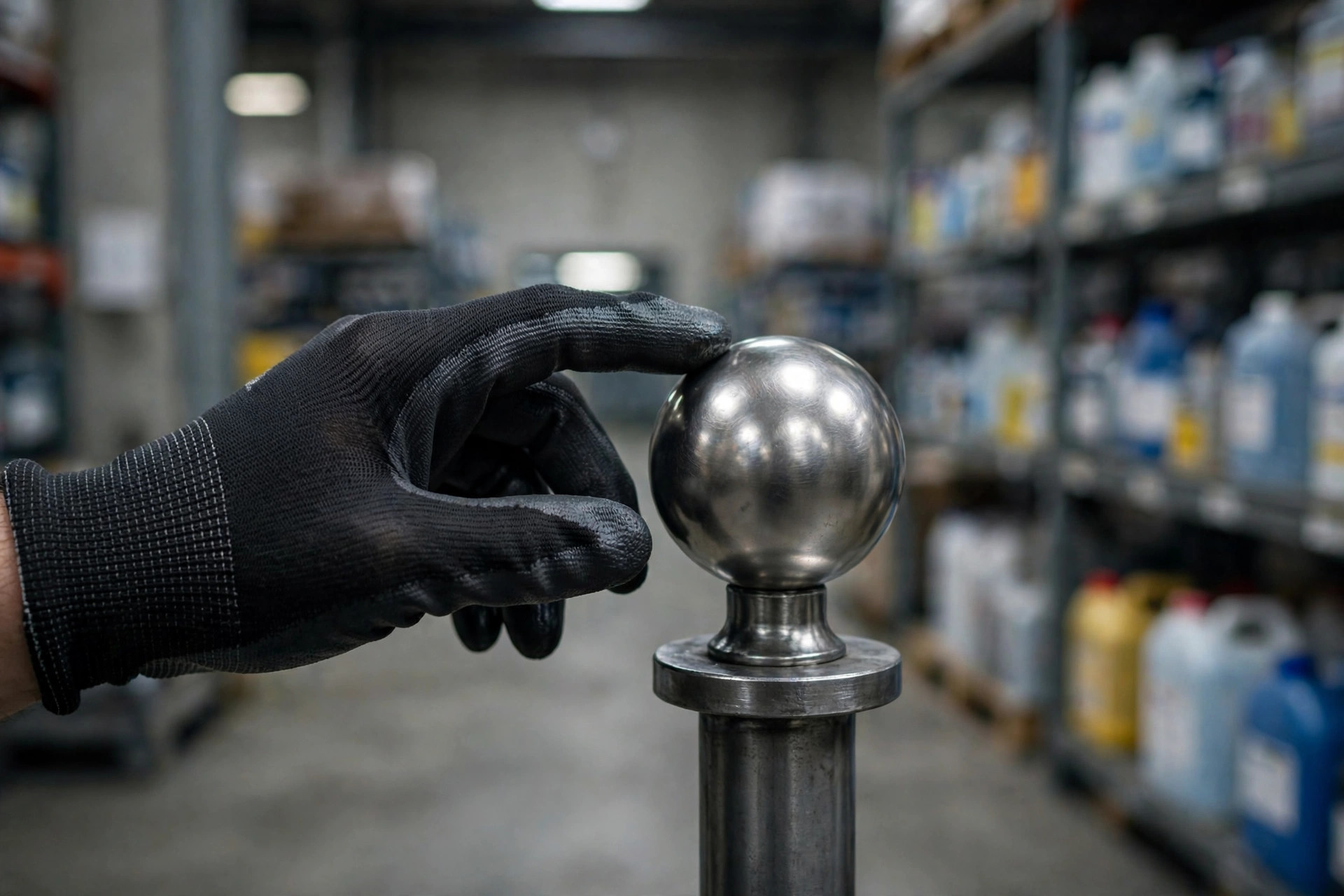

Los equipos entienden la puesta a tierra de los equipos. La estática del personal es la parte que nadie gestiona. He entrado en almacenes de materiales peligrosos donde la bola de descarga estática junto a la entrada lleva una visible capa de polvo — pura decoración. La bola no es el problema. El problema es que nadie la toca, o la tocan con guantes aislantes, lo que anula todo el propósito.
La protección del personal es un sistema de tres piezas, y las tres piezas tienen que estar:
Ropa antiestática — la ropa de trabajo sintética en un ambiente seco es un generador de carga, y el invierno es la peor estación
Calzado conductor, fabricado según la norma ASTM F2413 — el zapato es solo la mitad del camino, el suelo también tiene que conducir, y el zapato correcto sobre una alfombra aislante es teatro
Toque la bola de descarga al entrar — conviértalo en memoria muscular, entrar al área de materiales peligrosos empieza con ese toque
La humedad es la variable invisible. La mayoría de los incendios por estática ocurren en invierno, cuando la humedad relativa interior cae al 30 por ciento o menos. Un almacén que está bien todo el verano empieza a tener incidentes en diciembre, y nadie conecta los puntos. Subir la humedad por encima del 65 por ciento ayuda mucho, pero no se apoye en ella como control principal — con los productos petrolíferos, la película de humedad conductora simplemente no se forma, así que la humidificación les sirve de poco.
Sobre la frecuencia de las pruebas: la norma no ordena una, así que aquí está mi recomendación de campo. Pruebe todo el sistema de puesta a tierra una vez al año y conserve los registros. Pruebe los puntos de alto uso — estaciones de llenado, puntos de transferencia de polvo — cada trimestre. Los registros importan tanto como las pruebas. Cuando aparezca OSHA o su aseguradora, lo primero que piden es documentación. Sin registros significa que no ocurrió.
Déjeme cerrar con los tres fallos que veo con más frecuencia en almacenes reales. Cada uno de estos es una historia real.
La pinza de puesta a tierra está mordiendo pintura. El tambor está pintado, la pinza va sobre el recubrimiento, y la conexión parece sólida. Eléctricamente es un circuito abierto — resistencia infinita. Fije la pinza al metal desnudo o al borne de puesta a tierra dedicado del tambor.
Conexión equipotencial sin puesta a tierra. Dos tambores cableados entre sí, el equipo confiado de que todo está resuelto, y todo el conjunto flotando respecto a tierra. La conexión equipotencial detiene las chispas de tambor a tambor. La puesta a tierra detiene las chispas del conjunto a tierra. Necesita ambas.
EPI que existe pero no funciona. Prendas antiestáticas entregadas pero demasiado incómodas para usarlas. Zapatos conductores comprados, y luego combinados con alfombras aislantes. Una bola de descarga instalada sin formación sobre cuándo tocarla. El equipo está en el edificio. La gente sigue cargada.
La próxima vez que entre en un almacén de materiales peligrosos, sáltese la comprobación del extintor. Vaya primero a la estación de llenado y mire dónde está sujeta la pinza de puesta a tierra — metal desnudo o pintura — y luego siga el otro extremo de ese cable y vea adónde va realmente. Diez segundos, dos miradas, y sabrá si el programa de estática de ese almacén es real o teatro.
