"El prototipo entró al laboratorio por tercera vez. La misma página, la misma marca roja."
Esa fue la llamada que recibí en la primavera de 2024 de un cliente en Foshan que fabrica pilas de carga para AGV. Sus cargadores llevaban más de medio año funcionando en el almacén de un cliente estadounidense sin un solo problema. Pero para entrar en Europa hacía falta el marcado CE, y el marcado CE estaba atascado en el EMC: las emisiones radiadas fallaban por unos dB alrededor de 30 MHz. La recomendación del laboratorio era cambiar el módulo de potencia: una factura de seis cifras en yuanes y al menos dos meses de herramientas y re-verificación. El cliente preguntó si había una forma de arreglarlo sin tocar el molde.
Le dije que esperara antes de cualquier rediseño. Pedí prestado un analizador de espectro y pasé dos días en su fábrica. La causa raíz era casi vergonzosa: la placa de control y la placa de potencia compartían una sola barra de cobre de tierra, y el ruido de conmutación viajaba por la tierra directamente hacia la ruta de la señal. Añadimos una barra de tierra separada dentro del gabinete, separamos la tierra de potencia de la tierra de señal y pusimos un filtro de línea en la entrada de alimentación. Costo total de la reparación: menos de mil yuanes. La repetición de la prueba se superó al primer intento.
Desde entonces les digo lo mismo a todos: cuando los equipos de automatización de almacenes fallan el EMC de camino al extranjero, rara vez es un problema de capacidad de diseño. Casi siempre es que nadie se lo tomó en serio a tiempo. UL trata de seguridad: que no se incendie, que no electrocute a nadie. EMC es una promesa completamente distinta: el ruido electromagnético que emite su equipo no debe interferir con nadie más. Entrar en EE. UU. significa la Parte 15 de la FCC; entrar en Europa significa la Directiva EMC dentro del marco CE, con la serie de normas EN 61000 detrás. Los ítems de prueba se parecen en ambos lados, pero los límites y los métodos difieren: nunca entre a un laboratorio europeo agitando un informe de prueba estadounidense y esperando lo mejor.
Los tres fallos que los laboratorios adoran encontrar
Después de años de sesiones de laboratorio con clientes, los tres ítems principales de fallo nunca cambian: emisiones conducidas, emisiones radiadas y descarga electrostática.
Las emisiones conducidas miden el ruido que su equipo devuelve a la red eléctrica a través de su cable de alimentación. En la automatización de almacenes, los sospechosos habituales son los VFD y las fuentes conmutadas: pilas de carga de AGV, motores de cintas transportadoras. Una vez que sube el nivel de potencia, el ruido sale corriendo por la línea de alimentación. La solución es directa: añada un filtro de línea en la entrada de alimentación, mantenga separadas la tierra de potencia y la tierra de señal, y mantenga corto y grueso el cable de tierra del filtro. Un cable de tierra largo convierte su filtro en decoración: mucha gente lo aprendió por las malas.

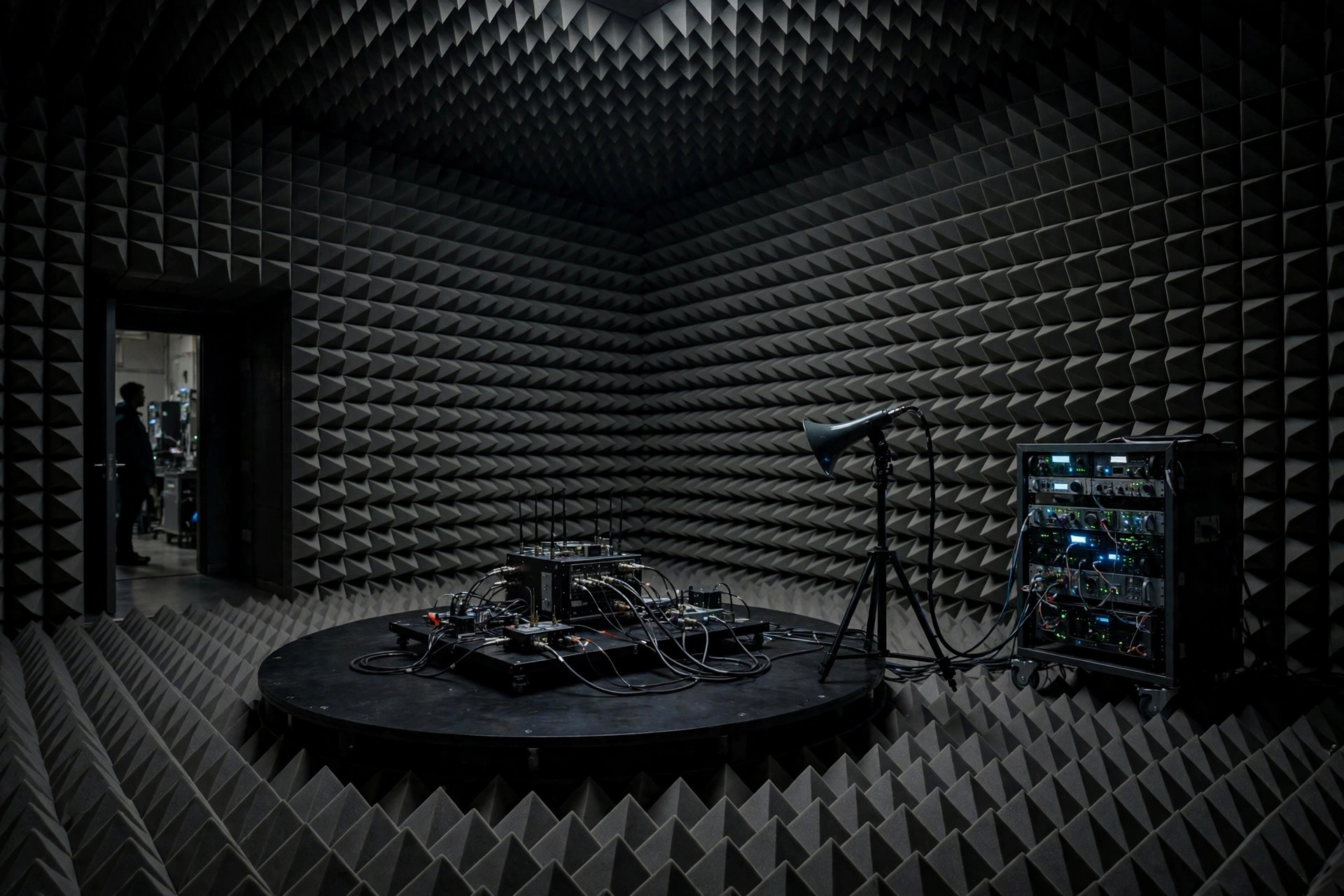

Las emisiones radiadas miden lo que su equipo transmite al aire. Cuando esta falla, nueve de cada diez veces es un problema de cableado: cables de motor o cables de encoder sin blindaje, o blindaje sin terminación adecuada de 360 grados. La trampa más sutil es la puerta del gabinete: muchos prototipos tienen puertas pintadas, y esa capa de pintura se interpone entre la puerta y el marco como un aislante. Parece metal, pero no es eléctricamente continuo, así que la radiación se escapa directamente por la rendija de la puerta. La solución es de baja tecnología pero efectiva: cintas de unión en las bisagras, o raspar un parche de pintura para montar una terminal de tierra.
La descarga electrostática prueba si su equipo muere cuando alguien lo toca. Los pisos de los almacenes se secan en invierno, un operario con ropa de trabajo sintética alcanza la pantalla táctil y unos miles de voltios entran caminando. Las partes expuestas —el lidar del AGV, el paro de emergencia— reciben el golpe primero. Diseñe esto desde el principio: conecte a tierra cada parte metálica del gabinete, deje espacios de chispa bajo las teclas en carcasas de plástico, y ponga antirrebote más un reinicio por watchdog en interrupciones críticas en el software. El rasgo exasperante de la ESD es la aleatoriedad: nueve aprobados de diez, un reinicio en la décima, y el informe igual dice fallo.
Lo que puede reparar en su propia fábrica
El tiempo de laboratorio se factura por hora, así que todo lo que pueda revisar primero en su propia fábrica ahorra dinero real. Mi lista de verificación previa tiene cinco ítems, cada uno pagado en efectivo y vergüenza.
Revise primero la puesta a tierra. Tome un multímetro y mida la resistencia entre cada superficie metálica del gabinete. Cualquier valor por encima de una fracción de ohmio requiere atención. Las partes pintadas y anodizadas son "aislantes disfrazados": parecen metal pero no están conectadas. El error de novato más común.
Luego revise el filtrado de potencia. Añada filtros de línea en la entrada de cada fuente conmutada y VFD donde pueda. No solo mire la corriente nominal: la curva de pérdida de inserción debe coincidir con su banda de ruido. Comprar contra la curva de fallo real supera a comprar a ciegas.
Luego revise el cableado. Tienda los cables de potencia y los cables de señal por separado; donde deban cruzarse, crúcelos a 90 grados. La puesta a tierra del blindaje por uno o ambos extremos depende de la frecuencia de la señal: baja frecuencia va por un extremo, alta frecuencia por ambos. ¿No está seguro? Ponga a tierra ambos extremos: acierta más veces que no.
Si el cable de un VFD a su motor supera una docena de metros más o menos, añada un reactor de salida o un filtro dv/dt. Corta la radiación y protege el aislamiento del motor. Muchos fabricantes de cintas transportadoras no saben esto: el aislamiento se rompe después de dos años, todos culpan la calidad del motor, y eran los picos de voltaje del VFD desde el principio.
Y durante el prototipado, reserve espacio en el gabinete para filtros y núcleos de ferrita. Un núcleo de ferrita sujetado en un cable elimina unos dB: el kit de emergencia más común del laboratorio. No espere a fallar para descubrir que no hay dónde ponerlo. Taladrar agujeros y redirigir cables después duplica su cronograma de reparación.
Pre-pruebas: adónde va realmente el dinero
Antes de las pruebas formales, recomiendo encarecidamente un pre-escaneo. Muchos laboratorios ofrecen servicios de pre-prueba facturados por hora o por día: consulte los precios más recientes del laboratorio para números exactos. Parece un gasto extra, pero es el dinero más barato del proyecto: encuentre problemas en el pre-escaneo, arréglelos en su propia fábrica y luego entre a la prueba real. Entre en frío, falle una vez, y el retrabajo más las tarifas de re-prueba y los retrasos le costarán tres veces el pre-escaneo.
Concentre el pre-escaneo en dos bandas: emisiones conducidas de 150 kHz a 30 MHz, emisiones radiadas de 30 MHz a 1 GHz. Lleve las curvas a la fábrica y repare contra ellas: objetivos claros, una solución por problema. Una advertencia más: la unidad que presente debe estar en condición de producción en masa. Longitudes de cable, rutas, puesta a tierra: todo debe coincidir con lo que se envía. He visto un prototipo "especialmente preparado" pasar, luego un proveedor de arneses cambiar en producción, una queja de interferencia del cliente final y un retrabajo que costó diez veces la tarifa de certificación.
Una diferencia práctica entre FCC y CE que vale la pena conocer: bajo la Parte 15 de la FCC, muchos dispositivos pueden usar la Declaración de Conformidad del Proveedor: basta con pruebas en un laboratorio calificado, sin organismo designado requerido. La Directiva EMC de CE exige un expediente técnico completo, y la participación del Organismo Notificado depende de la categoría del producto. El papeleo difiere mucho, así que presupueste tiempo de preparación de documentos en el plan: no solo cuente los días de laboratorio.
Lista de verificación antes del envío
Con EMC no hay una solución definitiva: cada modelo nuevo o cambio de proveedor clave significa pasar por todo de nuevo. Pase esta lista antes de enviar:
- Mida la resistencia de tierra entre todas las superficies metálicas del gabinete con un multímetro; raspe la pintura o añada cintas de unión donde esté por encima del límite
- Filtro de línea instalado en la entrada de alimentación, cable de tierra corto y grueso, tierra de potencia separada de la tierra de señal
- Cables de potencia y de señal tendidos por separado, blindajes terminados a 360 grados, puerta del gabinete conectada a tierra
- Reactor de salida o filtro dv/dt añadido en tramos VFD-motor de más de una docena de metros
- Protección ESD diseñada para teclas expuestas, pantallas táctiles y paros de emergencia; watchdog en el software
- Pre-escaneo hecho, curvas conducidas y radiadas revisadas, reparaciones basadas en datos reales
- La unidad presentada coincide con la producción en masa: arnés, rutas y puesta a tierra idénticos
- Declaración SDoC de la FCC o expediente técnico CE completo, con tiempo de preparación de documentos en el cronograma del proyecto
Cada ítem cuesta horas; omitir uno cuesta días de tiempo de laboratorio y programación. Haga esa cuenta usted mismo si dirige un negocio de exportación.
