40 pies. Esa era la distancia desde el operador hasta la parada de emergencia más cercana la noche en que una caja atascada se acuñó bajo una cinta de clasificación en Fontana, California, en 2022. El operador corrió. La cinta no se detuvo a tiempo. Nadie resultó herido — pura suerte — pero el informe de casi accidente llegó a mi escritorio, y lo primero que escribí en él fue: este diseño de paradas de emergencia estaba hecho para el plano, no para la persona.
Llevo 20 años trabajando en automatización de almacenes en todo EE. UU., y los circuitos de parada de emergencia son donde veo repetirse los mismos errores. No errores exóticos. Aburridos: botones que nadie puede alcanzar, cuerdas flojas, procedimientos de rearme que nadie sigue. Así es como lo hago ahora.
La norma no te da un número de distancia. Esto es lo que sí dice.
Todos preguntan: ¿a qué distancia van los botones de parada de emergencia? ¿Hay un número en la norma? Respuesta corta: no. NFPA 79, Sección 10.7 establece dos requisitos estrictos: los pulsadores de parada de emergencia deben ser continuamente operables y fácilmente accesibles, y van en cada estación de control de operador además de en cualquier otro lugar donde pueda necesitarse una parada de emergencia. ASME B20.1, la norma de seguridad para cintas transportadoras, añade un matiz más afilado: el dispositivo de parada de emergencia debe actuar directamente sobre el control de esa cinta — no puede depender de que otro equipo se detenga primero — y no debe ser posible anularlo desde otra ubicación. La regla de cintas transportadoras del estado de Washington (WAC 296-806-42004) lo dice en lenguaje claro: el dispositivo debe detener la cinta a una distancia segura del peligro, ser fácil de identificar, controlar esa cinta directamente, requerir un rearme manual y nunca ser anulado de forma remota.
¿Notas lo que falta? Una distancia. Las normas te dan principios; el espaciado sale de tu evaluación de riesgos. En mis proyectos la práctica queda así: un botón en cada estación con personal — inducción, clasificación, empaque — al alcance de la mano. Los tramos rectos largos no llevan una fila de botones; llevan un interruptor de cuerda — la mayoría de las unidades cubren unos 80 metros por interruptor, las más largas llegan de 120 a 200 metros, consulta el manual del fabricante. Y un dispositivo en cada extremo de accionamiento, extremo de cola y punto de acceso a pasarela. La prueba que uso es simple: desde cualquier punto de la línea, una persona en apuros debería alcanzar una parada de emergencia en unos pocos pasos, sin trepar por nada. Si no puede, añade una.
Cuerda vs. pulsador: haz los números

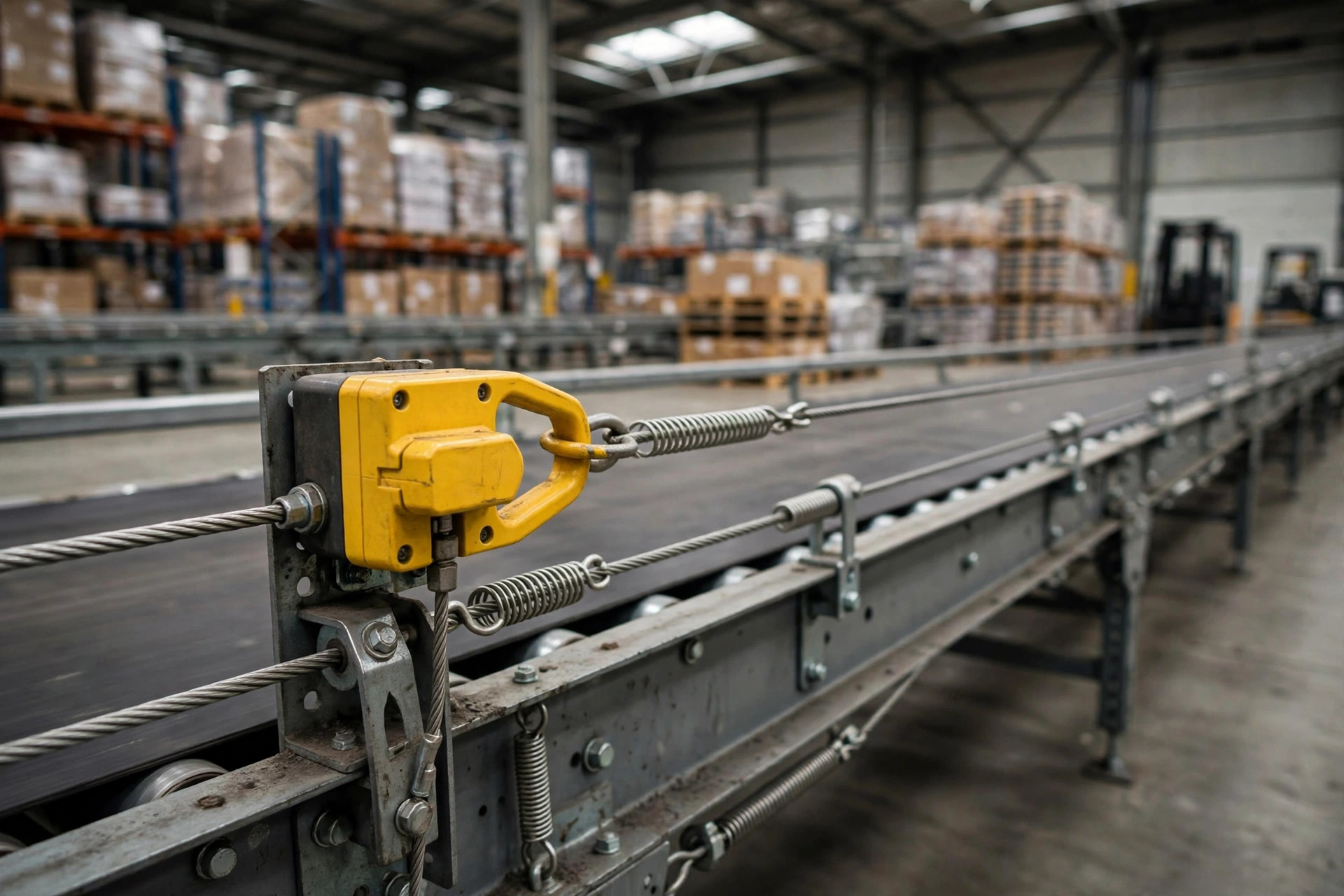

Una cinta de 120 metros necesita una fila de pulsadores o 2 interruptores de cuerda. Sobre el papel, la cuerda gana por goleada en costo. Pero la cuerda tiene carácter. El cable de acero se expande y contrae con la temperatura — flojo en verano, tenso en invierno — y la pérdida de tensión provoca disparos intempestivos. Por eso los interruptores de cuerda necesitan revisiones periódicas de tensión, vigilar la ventana indicadora y espaciar los cáncamos de soporte según el manual para que la cuerda nunca se hunda demasiado. Algo que mucha gente pasa por alto: los interruptores de cuerda funcionan por principio de circuito cerrado. Tiras de la cuerda y dispara; si se rompe la cuerda o se pierde la tensión, también dispara. Los contactos son normalmente cerrados, cableados en serie en el circuito de seguridad — una cuerda rota nunca deja la función de seguridad muerta en silencio.
Los pulsadores son lo contrario: ubicación precisa, punto de rearme obvio, pero caros para cubrir distancia — y la altura de montaje importa más de lo que la gente cree. Esa la aprendí por las malas: botones montados en las patas de la cinta a altura de palé fueron golpeados por carretillas elevadoras en giro 2 veces en un año. Desde entonces mi regla es altura del pecho, despejado del tráfico de carretillas y palés — prefiero pagar un pedestal extra antes que reponer un botón destrozado. Un buen detalle: los mejores interruptores de cuerda llevan una seta roja de parada de emergencia en la propia carcasa, lo que cubre gratis los extremos de la cuerda.
El relé de seguridad hace el trabajo de verdad
Cuando se golpea el botón, ¿qué corta realmente la energía? No el PLC — el relé de seguridad. Aquí es donde falla la mayoría de los circuitos, así que estas son mis 3 reglas no negociables.
Primero el cableado. Los contactos normalmente cerrados de cada dispositivo de parada van en serie en el circuito de seguridad. Nunca en paralelo. Los manuales de controladores de seguridad lo imprimen como advertencia en negrita: el cableado en paralelo anula la supervisión de contactos, de modo que un contacto soldado pasa desapercibido — y así es como muere la gente.
Segundo el rearme. El rearme debe ser un rearme manual supervisado: pulsas el botón de rearme, y el relé de seguridad comprueba cada canal de parada de emergencia antes de permitir que las salidas se cierren. Nada de rearme automático — el rearme automático significa que la máquina puede moverse de nuevo sin que nadie confirme que es seguro. ASME B20.1 es explícito: la cinta no debe poder arrancar hasta que el dispositivo actuante haya sido rearmado, y la acción de rearme por sí misma no debe arrancar la máquina. Arrancar requiere una acción separada y deliberada.
Tercero la categoría de parada. Una parada de emergencia debe funcionar como parada de Categoría 0 o Categoría 1 — NFPA 79 no permite nada más, y la evaluación de riesgos elige cuál. La Categoría 0 corta la energía de inmediato y deja que la máquina frene por inercia; la Categoría 1 hace una deceleración controlada y luego corta la energía cuando el movimiento se ha detenido. Una cinta de banda sencilla suele estar bien con Categoría 0, pero los equipos de alta inercia — líneas pesadas de rodillos, apiladores — merecen una mirada seria a la Categoría 1, porque el golpe de una parada de Categoría 0 puede convertirse en un peligro por sí solo.

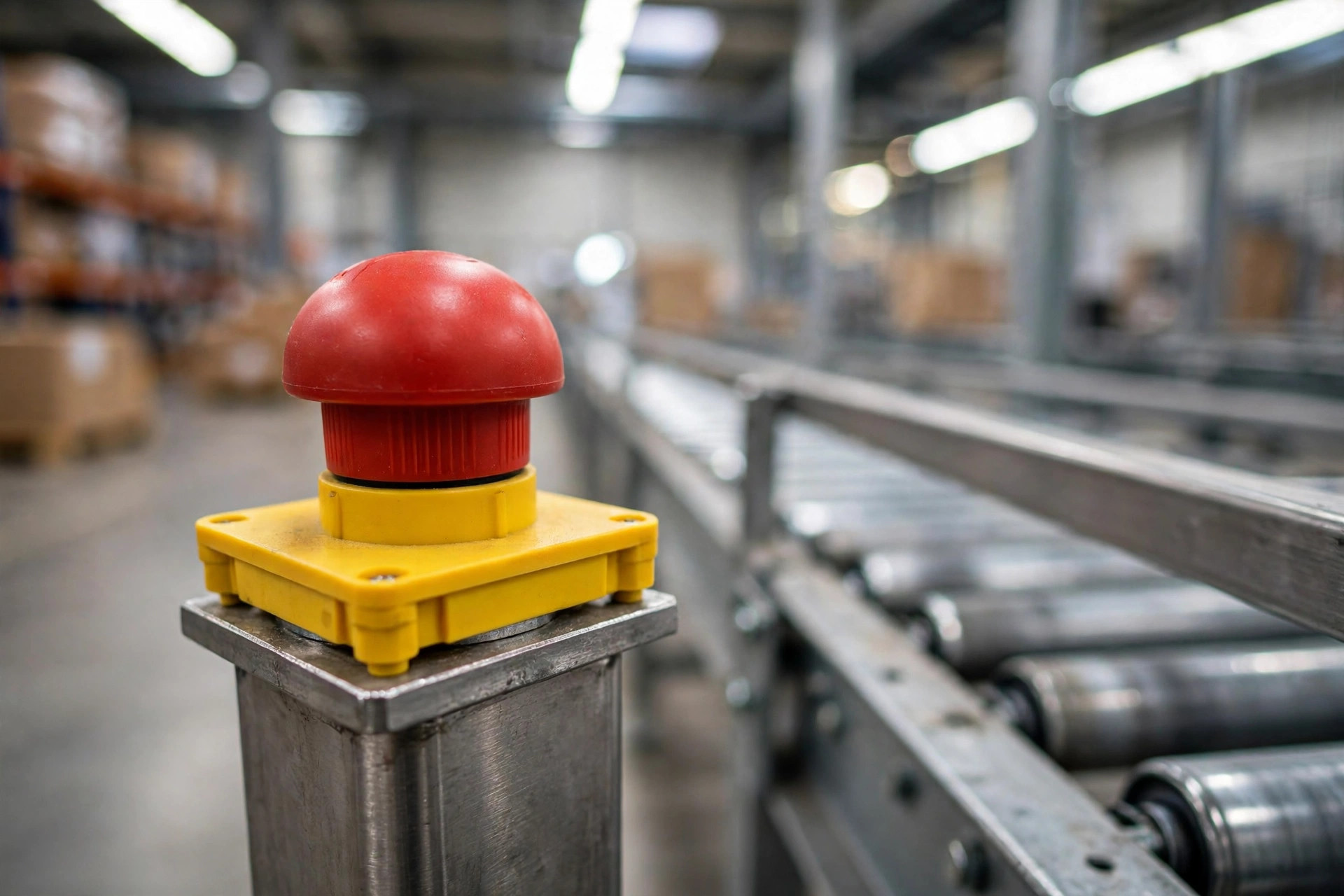

En la selección de componentes, busco 3 cosas en el botón: seta roja, fondo amarillo, acción de enclavamiento. Lo golpeas y se queda dentro — gira o tira para rearmar. Esa es la base que EN ISO 13850 establece para la función de parada de emergencia. Y los contactos deben ser de apertura directa — el mecanismo los fuerza físicamente a separarse, el requisito del Anexo K de IEC 60947-5-1. Un microinterruptor estándar no sirve.
Rearmes y disparos intempestivos: donde realmente fallan los circuitos de parada
La mitad de las fallas de circuitos de parada de emergencia que veo son fallas de procedimiento de rearme. La peor: un operador golpeó la parada de emergencia, el supervisor se acercó, giró el botón de vuelta, pulsó arranque — y nadie miró qué causó el disparo. Después de eso pusimos un SOP de 5 pasos dentro de la puerta de cada gabinete de control, sin saltos permitidos: averigua qué lo disparó y verifícalo en el sitio; elimina la falla — desatasca, rearma los dispositivos de protección; camina hasta el dispositivo accionado y reármalo a mano — en un interruptor de cuerda eso significa la palanca azul de rearme, y nota que rearmar el dispositivo no hace la máquina operable; pulsa el botón de rearme del gabinete y deja que el relé de seguridad haga su autoprueba; confirma que la zona está despejada y luego da la orden de arranque. Haz bien el orden: rearme significa «el arranque está permitido», no «arranca».
Los disparos intempestivos son la otra mitad. Lo que más temen las paradas de emergencia no es que nadie las pulse — es que todo el mundo las pulse por accidente. Un disparo intempestivo en una línea de clasificación cuesta de 15 a 20 minutos de limpieza y reinicio; 2 en un día y el plan de producción del turno se ha ido. Mis reglas de campo: mantén los botones de parada de emergencia físicamente separados de los botones de parada normal, con colores y etiquetas diferentes — la formación de nuevos contratados empieza con «cuál es la parada de emergencia y cuál es la parada de todos los días». No montes botones mirando directamente al tráfico peatonal; móntalos de lado o usa setas con protector. Y nunca pongas una tapa de plástico sobre una parada de emergencia para evitar golpes — NFPA 79 exige que la parada de emergencia funcione con una sola acción humana, y una tapa que te cueste un segundo extra en una emergencia puede costarlo todo.
Lista de verificación del circuito de parada de emergencia (imprime y pega en el gabinete de control)
□ Botón de parada de emergencia en cada estación de operador — al alcance, sin obstrucciones □ Tramos largos de cinta cubiertos por interruptores de cuerda, alcance por interruptor según manual del fabricante (unos 80 m) □ Tensión de cuerda correcta, indicador en verde, sin cáncamos faltantes, sin hundimiento excesivo □ Todos los contactos de parada cableados en serie — sin conexiones en paralelo, sin puentes, sin bridas □ Seta roja sobre fondo amarillo, enclavable, rearme por giro o tiro □ Relé de seguridad con rearme manual supervisado — el rearme solo no puede arrancar la máquina □ Categoría de parada de la parada de emergencia (0 o 1) acorde a la evaluación de riesgos □ SOP de rearme de 5 pasos pegado dentro de cada puerta de gabinete, todo el personal formado □ Botones de parada de emergencia y de parada normal separados y claramente etiquetados, sin tapas sobre las paradas de emergencia □ Prueba real trimestral: golpea una parada aleatoria, verifica la parada total de la línea y la secuencia de rearme
