El verano pasado, un importador de alimentos congelados que conozco sufrió un golpe brutal. Un contenedor completo de nuggets de pollo pasó por el puerto de Los Ángeles, el receptor hizo un control puntual y la temperatura en el centro de los cartones estaba fuera de especificación. Toda la carga fue rechazada: el valor del producto más el flete marítimo más las demoras, más de cien mil dólares perdidos. Revisaron las unidades de refrigeración: bien. Revisaron los registros diarios de temperatura: curvas perfectas. Entonces, ¿dónde estaba el problema? Un estudio de mapeo de temperatura lo reveló: las dos filas de palés más cercanas a las puertas del muelle estuvieron varios grados más calientes que el centro de la cámara durante las tardes de verano, y el producto había estado allí tres días. La temperatura en el centro de los cartones nunca tuvo oportunidad.
Esa es la pregunta que responde el mapeo: dónde está realmente más caliente tu cámara frigorífica, dónde está más fría y en cuánto. La una o dos sondas colgadas de la pared solo te dicen la temperatura en el punto de la sonda. El mapeo consiste en distribuir decenas de sensores calibrados por todo el espacio según un plan escrito, registrar de forma continua durante un período definido y dibujar la verdadera imagen térmica de la cámara. La cadena de frío farmacéutica lleva años haciendo esto; el almacenamiento en frío de alimentos está poniéndose al día rápidamente a medida que los clientes y los auditores lo exigen.
Colocar sensores no es echar pimienta: es cazar el rincón con peor suerte

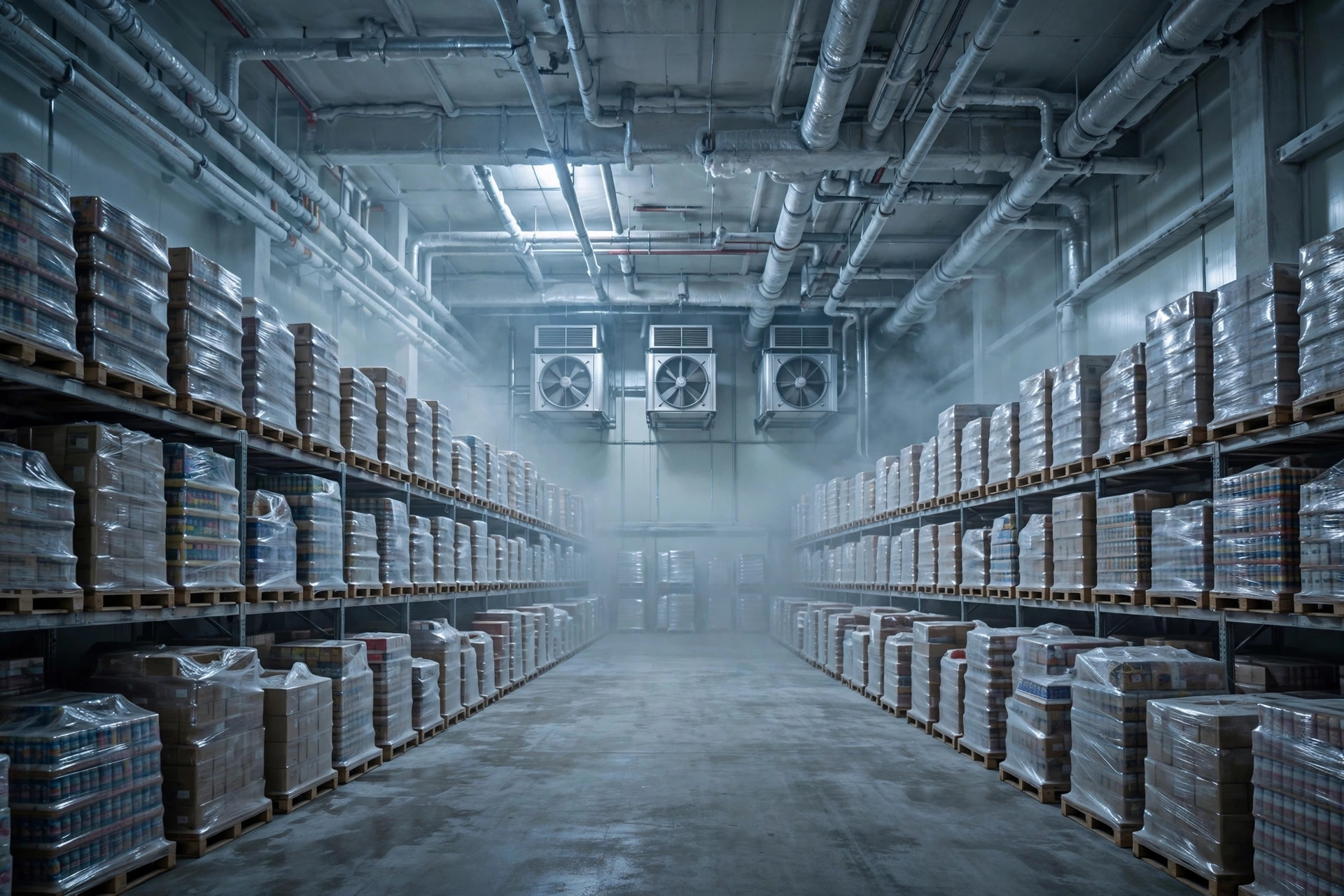

La lógica de colocación tiene exactamente una regla: cubrir cada punto con más probabilidades de fallar y, ante la duda, añadir más sensores. Empieza por la estructura: las cuatro esquinas, las puertas de personal y de muelle, cualquier punto donde la cámara toque el mundo exterior: son los que más intercambio de calor sufren, así que ahí van sensores. Luego el flujo de aire: justo debajo de los ventiladores del evaporador el aire se mueve más rápido y está más frío; el punto diagonal más alejado recibe el flujo más débil y está más caliente. Ambos extremos llevan sensores. Luego la altura: el aire caliente sube, el frío baja, así que cada columna de interés lleva sondas en posición alta, media y baja. Si te saltas esto, nunca sabrás a qué distancia están realmente el producto del nivel superior y el del nivel del suelo.
Dos colocaciones que todos olvidan. Primero, dentro de la pila de producto. Las sondas no pueden colgar solo en el aire: varias deben ir entre las cajas, incluso dentro de los cartones en ubicaciones representativas, porque lo que importa es la temperatura del producto, no la del aire, y eso es lo que preguntará el auditor. Segundo, los peores puntos posibles: el lado de la cámara donde las puertas se abren y cierran toda la tarde en julio, o la fila pegada a una pared metálica sin aislar. El plan de colocación debe ser un plano dibujado con cada sensor numerado, ubicado y marcado en altura; reutiliza el mismo plano en cada mapeo para que los datos sigan siendo comparables.
Los ensayos en vacío y con carga son estudios separados, y aquí es donde la gente recorta. Una cámara vacía se mapea de maravilla; luego entra el producto real, bloquea los caminos del aire y los puntos calientes se mueven. La secuencia correcta es primero un ensayo en vacío para establecer la línea base del sistema de refrigeración en sí, y luego un ensayo con carga en condiciones reales de operación. Puedes simular la carga con cartones vacíos o botellas de agua, pero el patrón de apilado tiene que coincidir con la operación real: si normalmente apilas a tres de altura, ensayar a dos es teatro.
Una distinción más que importa: las sondas de monitoreo rutinario no son sensores de mapeo. Las dos o tres sondas montadas permanentemente en la pared son para la operación del día a día; un estudio de mapeo usa un conjunto separado de registradores portátiles calibrados que entran para el estudio y salen al terminar. Nunca sustituyas el reporte de mapeo con los datos rutinarios: la clase de exactitud y los registros de calibración son distintos, y cualquier auditor experimentado lo detecta de inmediato. Calibra cada sensor de mapeo contra la misma referencia antes del estudio y engrapa los certificados de calibración al final del reporte. Ese papeleo es la base sobre la que se sostiene todo el conjunto de datos.
En cuanto a cuántos sensores, cuánto tiempo registrar y cuánta variación es aceptable: no hay un número universal. Eso pertenece al protocolo de validación, que debe declarar los criterios de aceptación y citar la regulación o el requisito del cliente que los respalda. Un auditor lee el protocolo antes que los datos. Sin protocolo, ni el conjunto de datos más bonito del mundo te compra nada.
Cuando el reporte falla, no lo repitas esperando suerte
Cuando el reporte de mapeo llega con puntos que fallan, el peor primer instinto es repetir el estudio a una hora más amable y esperar suerte. Un fallo es un regalo: muestra dónde está la verdadera debilidad de la cámara. Traza los fallos en el plano y busca el patrón. Si se agrupan cerca de las puertas, el problema es la entrada de calor por el ciclo de apertura de puertas. Si están todos en el nivel superior, tienes estratificación térmica: la capacidad de los ventiladores o el diseño del retorno de aire están mal. Si están en la diagonal de un ventilador, es una zona de aire muerto.
Corrige la causa, no el síntoma. Los fallos del lado de las puertas se corrigen con cortinas de aire, puertas enrollables de alta velocidad y tiempos de apertura disciplinados. Los niveles superiores calientes se corrigen reubicando producto: baja el producto sensible a la temperatura, o ajusta la estrategia de operación de los ventiladores. Las zonas muertas se corrigen reapilando palés con canales de aire despejados, y paneles aislantes donde la envolvente es débil. Documenta cada corrección: qué cambió, cuándo y los datos del nuevo mapeo posterior. A los auditores les encanta el ciclo "fallo — corrección — nueva prueba aprobada"; un ciclo cerrado convierte un mal resultado en evidencia de que tu sistema está vivo y funcionando.
Una trampa que evitar: re-ensayar solo los puntos que fallaron. Después de la remediación, algunas empresas solo mapean los sensores que fallaron, para ahorrar dinero. Esa lógica no se sostiene: cambiaste cortinas, moviste producto, alteraste el flujo de aire, y los puntos que antes pasaban pueden no pasar ahora. Un nuevo mapeo sigue el protocolo original con el conjunto completo de sensores. Gasta el dinero donde cuenta, pero no gastes solo la mitad.
Y un consejo de campo: haz el mapeo en la estación cuando la cámara más sufre. Verano para el calor, invierno para el frío: elige la época del año con la mayor diferencia de temperatura entre el interior y el exterior. Un reporte hermoso de una semana suave de octubre no protege a nadie cuando llega julio. La validación existe para probar que aguantas en las peores condiciones, no para probar que estabas bien el día más fácil.
No trates el mapeo como una casilla de una vez para el auditor. Su verdadero valor es la primera mirada honesta a la verdad térmica de tu cámara. Esa verdad puede ser fea, pero es mucho más bonita que un contenedor rechazado.
