매년 10월, 나는 북부의 창고에 들어설 때마다 똑같은 일을 한다. 랙이나 도크 일정을 보기 전에, 먼저 화재 스프링클러 라이저실 문을 열고 히터에 손을 얹는다.
이 습관은 이제 13년째다. 2013년 겨울, 나는 시카고 외곽의 3PL에서 일하고 있었다. 12월 초에 한파가 몰아쳤다. 밤사이 라이저실의 전기 히터가 꺼졌다. 아무도 눈치채지 못했다. 다음 날 아침, 작업반이 문을 열자 바닥에는 얼음이 깔려 있었고, 밸브 어셈블리 바로 옆에서 배관이 갈라져 있었다. 밤새 물을 뿜고 있었던 것이다. 수백 박스의 상품이 흠뻑 젖었다. 배관 수리비는 그 클레임에서 가장 작은 항목이었다. 손상된 상품, 청소, 그리고 보험사와의 실랑이가 몇 배는 더 비쌌다.
소화 설비는 분기 실적을 망치는 날이 올 때까지 모두가 무시하는 시스템이다. 그리고 북부 창고에서는 그것이 고장 나는 계절이 바로 겨울이다. 동결을 버텨내도록 스프링클러 시스템을 지키는 방법 — 건물을 걸어 다니며 20년 가까이 배운 것을 정리한다.
습식 시스템이 실제로 어는 곳

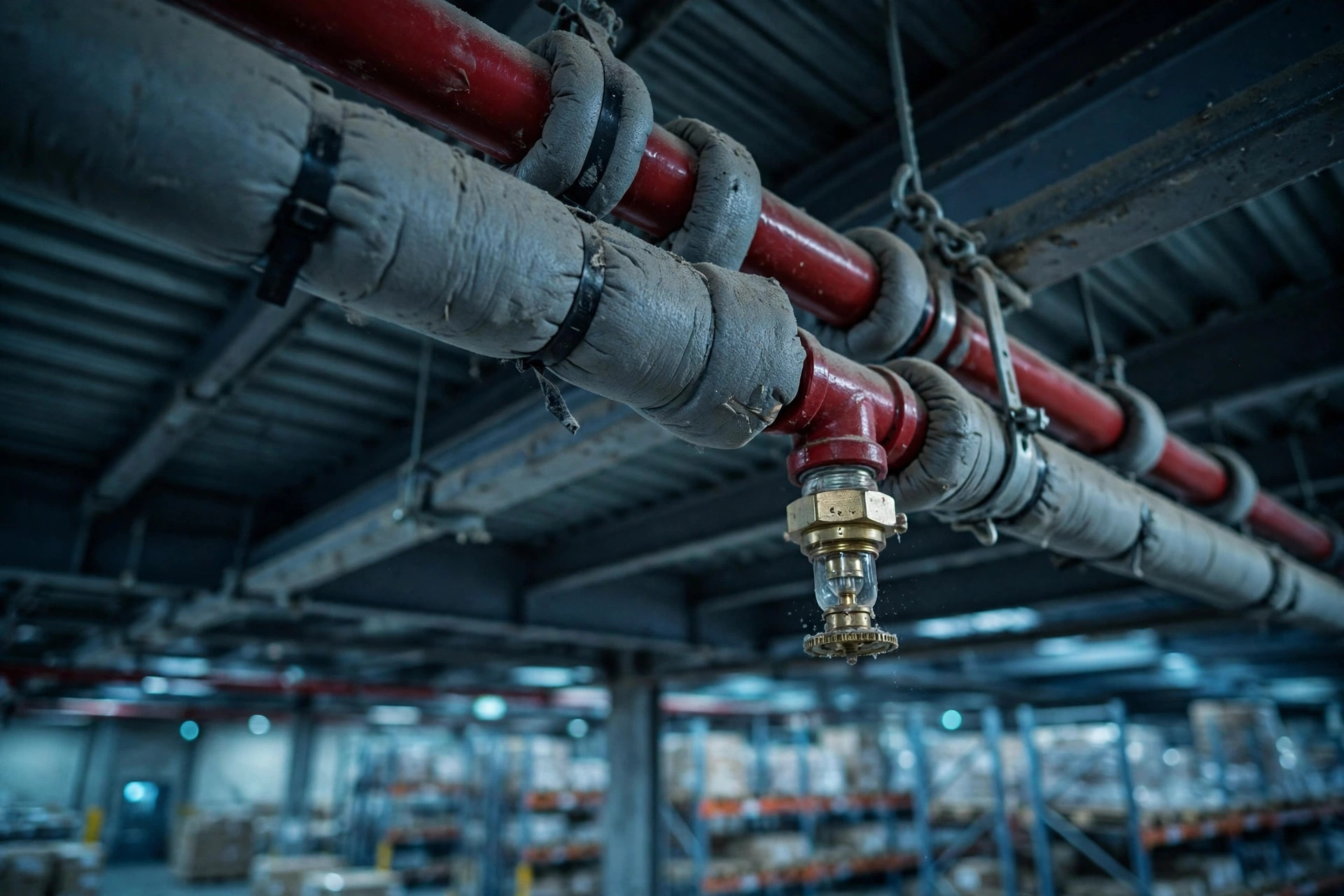

대부분의 창고는 습식 스프링클러 시스템을 쓴다. 배관에 항상 물이 차 있어 헤드가 터지는 순간 물이 이미 그 자리에 있다. 그게 장점이다. 단점은 그 배관의 모든 구간이 동결 위험이라는 것이다.
물은 32°F에서 얼지만, 기준은 그보다 높게 선을 긋는다. NFPA 13은 습식 시스템이 있는 구역을 40°F(약 4.4°C) 이상으로 유지할 것을 요구한다. 그 아래로 내려갈 것으로 예상되면 동파 방지는 선택이 아니다 — 의무다. Fire Engineering의 교육 지침이 꼽는 단골 용의자들: 외벽, 하역 도크, 은폐 공간, 펜트하우스, 계단탑. 창고의 언어로 바꾸면, 가장 먼저 어는 곳은 다음 네 군데다.
저점. 배관을 아무리 정성껏 걸어도, 시험이나 오작동 뒤에 물이 고이는 저점은 반드시 있다. 갇힌 물이 얼어 마개가 되고, 팽창해 이음매를 찢는다. 라이저실. 대개 단열이 얇은 외벽 쪽에 지어지고, 난방은 뒷전이다 — 아무도 점검하지 않는 이동식 히터 한 대뿐인 경우가 많다. 벽 관통부. 배관이 외벽을 통과하는 곳에서는 벽이 열교(熱橋) 역할을 한다. 배관은 주변 방보다 몇 도 더 차갑게 달린다. 단열은 그걸 늦출 뿐, 막지는 못한다. 그리고 도크 도어 위. 도크 도어는 하루에 수십 번씩 열리고 닫히며, 열릴 때마다 헤더 위 분기 배관에 찬 공기를 퍼붓는다.
내가 본 가장 답답한 동결은, 뻔한 곳 중 어느 것도 아니었다. 한 시설은 완벽했다 — 라이저실은 난방 완비, 단열도 전부 새것 — 그런데 벽 관통부 한 곳에서 단열 슬리브에 2인치 틈이 있었다. 밤사이 찬 공기가 그 틈을 찾아내 그 짧은 구간의 배관을 부풀렸다. 시스템을 걸어 점검할 때는 굵은 배관만 훑지 마라. 어색한 구석구석을 손으로 더듬어라. 동결은 거기서 시작된다.
건식과 프리액션 시스템은 나름의 겨울 문제를 안고 있다
당연한 질문이다. 그냥 전부 건식으로 해서 배관에서 물을 빼면 되지 않나? 건식 시스템은 무난방 구역의 동결 문제는 해결하지만, 대신 세 가지 문제를 떠안는다. 첫째, 느리다. 압축 공기를 다 빼낸 뒤에야 물이 헤드에 닿으므로, 실제 화재에서는 소중한 몇 초를 잃는다. 둘째, 사실은 건조하지 않다. 시험이나 오작동 때마다 물이 관벽에 달라붙어 남고, 전부 저점으로 모인다. 그래서 건식 시스템은 모든 저점에 보조 배수 — 드럼 드립 — 을 두고, NFPA 25는 추운 시기에 그 배수를 비우도록 요구한다. 2년 동안 아무도 드럼 드립을 비우지 않아 엘보가 갈라진 냉장 창고의 건식 시스템을 본 적이 있다. 셋째, 건식은 설치도 유지도 비싸다.
프리액션 시스템은 한 발 더 나간다. 감지기가 작동할 때까지 배관은 비어 있다가, 그때 채워진다. 오작동 방수가 치명적인 냉장 창고나 데이터 홀에는 정답이다. 평범한 건화물 창고에는 과하다 — 비싸고 복잡하고 유지 부담이 크다. 내 경험칙은 단순하다. 난방 공간은 습식 + 단열 + 히트 트레이싱. 도크 에이프런이나 외부 통로 같은 무난방 구역은 건식으로, 드럼 드립 배수를 점검 체크리스트에 넣는다. 프리액션은 정말로 물에 약한 환경 전용이다. 겨울을 생각하기 싫다고 프리액션을 사지 마라 — 더 비싼 문제 세트를 사는 셈이다.
부동액 루프도 매력적인 지름길이지만, 기준은 정당한 이유로 깊은 의심을 보낸다. 너무 진한 부동액이 화재를 키운 사고 이후, NFPA는 강하게 단속했다. 기존 시스템에서는 글리세린이 부피비 50%를 초과할 수 없고 프로필렌 글리콜은 40%를 초과할 수 없다. 새로 도입하는 용액은 공장 프리믹스 제품이어야 하며 — 글리세린 상한 48%, 프로필렌 글리콜 상한 38% — 농도는 동결기 전에 매년 시험하고 기록은 라이저실에 보관한다. 부동액으로 히트 트레이싱의 수고를 덜겠다고 생각하는 소규모 운영자라면, 먼저 시험·교체·문서화 비용을 계산해 보라. 싼 탈출구가 되는 경우는 드물다.
겨울 전 캘린더
동파 방지는 사실 캘린더에 불과하다. 내가 북부 시설에서 돌리는 캘린더를 소개한다.
10월 중순까지 시스템 전체를 걸어 점검한다. 저점, 라이저실, 벽 관통부, 도크 도어 위의 배관에 손을 댄다. 손상되거나 빠진 단열을 전부 기록하고 1주일 안에 고친다. 라이저실 히터를 켜고 서모스탯이 실제로 작동하는지 확인한다. 12월에 죽은 히터를 발견하는 것은 설비의 실패가 아니라 계획의 실패다.
10월 말까지 건식 시스템의 드럼 드립을 전부 비우고 배수 밸브가 부드럽게 작동하는지 확인한다. 습식 시스템은 이음매의 누수를 전수 육안 점검한다 — 이미 스미는 이음매가 가장 먼저 언다. 부동액을 쓴다면 샘플을 뽑아 농도를 시험하고 기록을 보관한다.
11월 첫 한파 전에 야간조와 경비에 온도 규칙을 명시한다. 라이저실이 40°F 아래로 내려가면 즉시 보고. 휴대폰에 알림을 보내는 저렴한 Wi-Fi 온도 센서는 외식 한 번보다 싸고, 잠들지 않는다. 도크 도어 규율도 다잡는다 — 하역 중이 아닐 때는 문을 닫고, 찢어진 도크 커튼은 1월이 아니라 지금 교체한다.
솔직한 결론을 말하자. 동파 방지는 푼돈이다. 단열, 히터 전기료, 반나절 점검 노동. 배관 한 개가 터지는 것은 정반대다 — 배관 수리는 싼 쪽이고, 흠뻑 젖은 재고, 다운타임, 보험과의 싸움이 비싼 쪽이다. 10월에 반나절을 써라. 창고 운영에서 가장 ROI가 높은 일이다.
