2024년 봄, 캘리포니아 Rancho Cucamonga. 120,000-square-foot 규모의 신규 창고 레이아웃 검토 회의. 건물주가 도면 우하단 모서리를 가리키며 나에게 물었다. "위험물 구역은 여기면 되겠지? 도크에 가까워서 지게차 이동 거리가 짧잖아."
그가 고른 지점을 보니 사무실 구역 바로 옆이었고, 건물 주 공조 리턴 덕트가 머리 위를 바로 지나가고 있었다. 나는 안 된다고 했다. 그가 눈을 깜빡였다. "그냥 인화성 캐비닛 몇 개 둔 구획 아냐?"
그 말은 셀 수 없을 만큼 많이 들었다. 위험물 구역의 위치는 창고 레이아웃에서 가장 위치를 잘못 잡으면 비용이 많이 드는 결정이다. 잘못 둔 랙은 옮길 수 있다. 엉망인 슬롯 코드는 다시 쓸 수 있다. 하지만 위험물 구역에 콘크리트가 타설되고, 방화벽이 세워지고, 환기 덕트가 배관된 뒤에는 옮긴다는 건 건물 일부를 뜯어내고 처음부터 다시 하는 것이다. 한 프로젝트에서는 건물주가 수고를 덜려고 위험물을 건물 한가운데에 집어넣었다가 소방 검사를 탈락했고, 개보수 비용이 6개월치 임대료보다 많이 나왔다.
그러니 오늘은 호환되지 않는 화학물질끼리 얼마나 떨어져야 하는가에 대한 이야기가 아니다. 그건 다른 글에서 다룬다. 오늘은 오로지 '위치'에 대한 이야기다. 평면도상 어디에 위험물 구역이 있어야 하는가. 협상 불가능한 4가지 제약 조건, 그 중 어느 것도 타협할 수 없다.
방화벽은 랙보다 먼저 그려라
제약 조건 1, 그리고 가장 비싼 것. 위험물 구역은 자체 방화 구획으로 만들고, 정격 방화벽으로 일반 보관 구역과 분리하며, 그 구획은 가능한 한 외벽에 접하도록 배치해야 한다. 외벽에 접하는 이유는 두 가지다. 외부로 직접 배기하고 제연할 수 있고, 외곽의 독립 구획이 소방 도면 심사를 통과하기 가장 쉽기 때문이다.
순서가 엄청나게 중요하다. 방화벽 위치는 레이아웃 초판에서 확정되어야 한다. 나는 너무 많은 프로젝트가 개정판 3이 되어서야 "아 맞다, 위험물"이라고 말하는 걸 봤다. 방화벽이 들어가는 순간, 랙 배치 전체가 무너진다. 통로, 스프링클러, 조명, 전부 재작업이다. 재설계 비용은 작은 돈이고, 개점 지연이 큰 돈이다.
그리고 늘 듣는 낙관론이 있다. "우리 물량은 적어요, 캐비닛 몇 개뿐이라 별도 구획이 필요 없을 거예요, 그렇지 않나요?" 물량이 "적은지"는 당신이 정할 일이 아니다. 소방서장이 정한다. 내 조언은 처음부터 가장 엄격한 해석을 전제로 평면도를 그리라는 것이다. 심사가 관대하게 나오면 반가운 놀라움이다. 엄격하게 나오면 처음부터 다시 할 필요가 없다.
바닥은 누출을 받아내야 한다
제약 조건 2는 발밑에 있다. 위험물 구역의 바닥 처리는 창고 나머지 부분과 완전히 다른 세계다. 흘러나온 액체는 밖으로 흘러나가면 안 되고, 땅으로 스며들면 안 되고, 절대로 우수 배수관에 닿아서는 안 된다.
표준 방식은 방지턱과 경사의 조합이다. 외주에 낮은 연석을 두고, 슬래브를 중앙이나 집수 트렌치 쪽으로 기울이며, 불투수 처리를 위해 에폭시 코팅을 한다. 55-gallon 드럼이 가장 흔한 용기 규격이다. 하나가 넘어지면 방지턱이 그것을 막아내야 한다. 정확한 2차 차단 용량 요건은 관할마다 다르므로, 추측하지 말고 관할 소방·환경 당국이 요구하는 기준에 맞춰 설계하라.
이 제약 조건이 위치를 직접 정한다. 위험물 구역은 바닥 트렌치, 케이블 트렌치, 슬래브 고저차가 복잡한 곳에는 들어갈 수 없다. 평면도를 검토할 때 내가 가장 먼저 확인하는 건 해당 구역 슬래브 처리의 구조 도면이다. 슬래브가 이미 표준 창고 바닥으로 타설되었다면, 뒤늦게 방지턱을 추가하는 건 마감된 콘크리트 패치 공사가 되어 비싸고 보기 흉하다.
환기: 모두가 잊는 보이지 않는 제약
제약 조건 3은 천장에 살기 때문에 가장 간과하기 쉽다. 오일, 용제, 에어로졸은 증기가 공기보다 무거워 낮은 곳에 고이는 경우가 많고, 어떤 것은 안전한 임계값 아래로 희석하기 위해 지속적인 환기 횟수가 필요하다. 그래서 위험물 구역은 일반적으로 전용 기계 환기가 필요하고, 배기 위치와 환기 횟수 능력을 설비 도면에 별도로 표기한다.
더 까다로운 건 전기다. 환기 구역 안의 모든 것은 분류된 환경에 맞는 정격을 갖춰야 한다. 조명기구, 스위치, 콘센트, 어느 것도 표준이 아니다. 많은 프로젝트가 위험물 구역을 평면도에 가볍게 배치하고, 전기 기술자가 들어와서야 비로소 머리 위로 표준 조명 회로가 지나간다는 걸 알게 되어 케이블 트레이 전체 경로를 다시 해야 한다.
내 조잡하지만 효과적인 방법은, 도면에 위험물 위치를 확정할 때 환기 팬실과 배기구를 같은 도면에 표시하는 것이다. 배기가 외벽에 닿으려면 건물 절반을 가로질러야 한다면 그 위치는 틀린 것이다. 덕트가 길수록 비용이 높고 검사에서 지적받을 가능성이 커진다.
소방차는 문까지 닿아야 한다

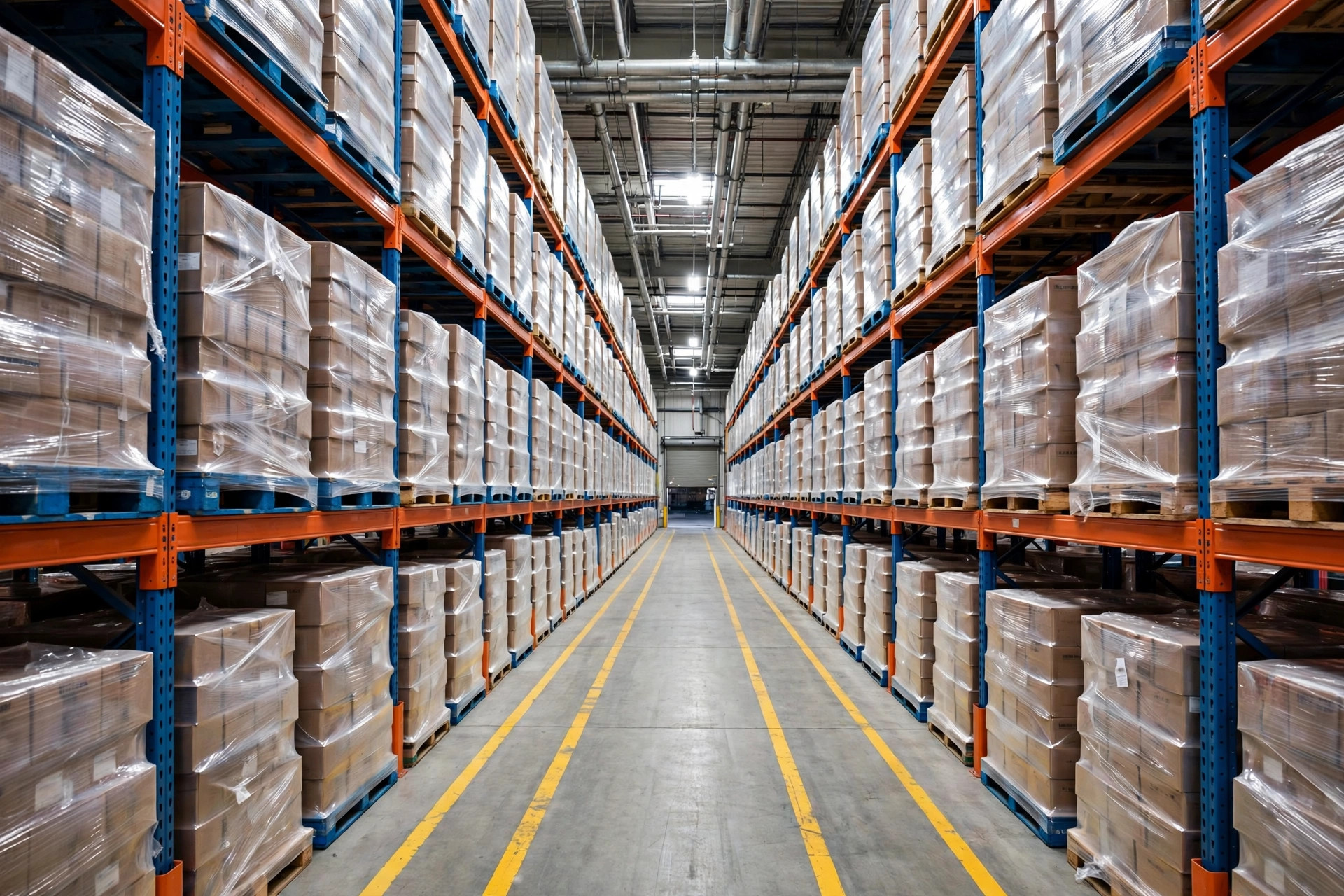

제약 조건 4: 위험물 구역은 건물의 소방 접근 측에 있어야 하며, 소방 장비가 그 벽 바로 밖까지 접근하고 소방관이 외부에서 진입할 수 있어야 한다. 내부는 대피 경로를 확보하고, 피난 루트가 일반 보관 구역을 가로지르지 않도록 하라.
이건 "도크에 가깝게"와 흔히 충돌한다. 건물주는 지게차 이동이 줄기 때문에 위험물을 입고 구역 옆에 두고 싶어 한다. 매우 그럴듯하게 들린다. 하지만 도크는 지게차 통행이 가장 밀집하고, 보행 통행이 가장 혼잡하며, 화기 작업(긴급 수리 등)이 가장 일어나기 쉬운 곳이다. 약간의 이동 거리를 아끼려고 위험물을 건물에서 가장 바쁜 부분 옆에 두는 거래는 나는 절대 받아들이지 않는다. 내 입장은 확고하다. 위험물을 도크 운영에 바짝 붙이는 것보다 지게차 이동 거리를 50 meters 늘리는 쪽을 택하겠다.
위치가 정해지면 세 가지 인접 관계가 자연스럽게 따라온다. 첫째, 사무실은 대각선 반대쪽 끝으로 두어라. 원칙상 당연하지만, "사무실은 현장을 보고 싶다"는 이유로 실제 도면에서는 타협된다. 타협하지 마라. 둘째, 지게차 배터리 충전 구역도 위험물에서 멀리 두어라. 충전은 수소를 방출하고 환기와 격리가 필요한 자체 위험이다. 두 위험을 겹치지 마라. 셋째, 표지와 출입 통제다. 위험물 구역은 자체 출입 통제를 두어 권한 없는 사람이 어슬렁거리며 들어오지 못하게 한다. SDS 바인더 캐비닛과 세안대는 문 바로 옆 손이 닿는 곳에 두어라, 캐비닛 안에 잠그지 마라.
내일 할 수 있는 것: 신규 창고 평면도가 있다면 A3로 인쇄해 빨간 펜을 들어라. 네 가지를 동그라미 쳐라. 방화벽은 어디에 있는지, 흘린 액체가 어디로 흐르는지, 환기 배기가 어디로 나가는지, 그리고 소방차가 닿을 수 있는 벽이 어딘지. 그 네 개의 원이 겹치는 곳이 바로 당신의 위험물 구역이 있어야 할 자리다. 어디에도 겹치지 않는다면 그 계획은 대수술이 필요하다. 그리고 일찍 손댈수록 저렴하다.
