40대의 전동 지게차가 돌아가는 200,000평방피트 규모의 물류센터를 상상해보자. 배터리실은 건물에서 가장 먼 구석에 박혀 있다. 매일 운전기사들은 배터리 교체와 충전을 위해 오간다——편도 150미터, 하루에 수십 번. 1년으로 합치면, 이 평면도상의 판단은 순전히 걷는 데만 정규직 몇 명分の 인건비를 쓰고 있는 셈이다. 창고 레이아웃의 저평가된 판단들 중에서 배터리실 위치만큼 저평가된 것은 없을지 모른다.
대부분의 레이아웃 프로젝트에서 배터리실은 나중 생각이다. 남은 공간에 배터리를 두는 식이다. 그러다 건물이 가동에 들어가면, "둘 만한 곳에 둔" 그 배치가 매일 걷는 세금을 걷기 시작한다.
먼저 계산하라: 배치가 실제로 갖는 가치
계산은 냅킨 한 장에 들어간다. 1일 총 교환·충전 횟수 × 편도 거리 × 2(왕복) × 1회당 소요 시간, 이를 노동 시간으로 환산해 자사 인건비를 곱한다. 이것이 배터리실 배치의 연간 "흐름 비용"이다.
예를 보자——숫자는 가정이며 자사 숫자를 넣으면 된다. 지게차 40대, 하루 60번의 교체와 보충 충전. 안 A는 배터리실을 구석에 둔다: 편도 150미터. 안 B는 주요 작업 구역 근처에 둔다: 40미터. 무부하 지게차는 시속 약 10 km/h로 달리니 150미터는 54초, 40미터는 14초가 걸린다. 하루로 치면 안 A는 안 B보다 순수 이동만으로 80분을 더 태운다——교체 작업 자체는 포함하지 않은 수치다.
하루 80분, 연간 300 근무일: 400시간이다. 미국 창고 인건비로 치면 급여대장에 파트타임 1명 분이다. 그리고 그것은 누군가가 도면의 잘못된 구석에 직사각형을 그렸기 때문에 쓰이는 돈이다.
이것은 보이는 비용일 뿐이다. 숨은 비용은 더 크다. 교체 대기 줄이다. 배터리실이 멀면 운전기사들이 묶기 시작한다——"온 김에 두 번 갈아놓자"——그러면 충전 랙 앞에 줄이 선다. 지게차는 사람을 기다리고, 사람은 지게차를 기다린다. 배터리실 앞에서 차례를 기다리며 서 있는 3~4대의 지게차를 본 적이 있다. 모두 운전자가 타고 있고 시간당 비용이 나가는 자산인데, 놀고 있다.
숫자를 뽑고 나면 원칙은 명백하다. 배터리실은 고빈도 작업 구역에 최대한 가깝게 둬야 한다——안전과 방화 제약의 범위 내에서, 그건 뒤에서 다룬다.
배터리 교체와 기회 충전은 전혀 다른 배치 문제
먼저 자사가 어떤 충전 모델을 쓰는지 확정하자. 배치 로직이 완전히 다르다.

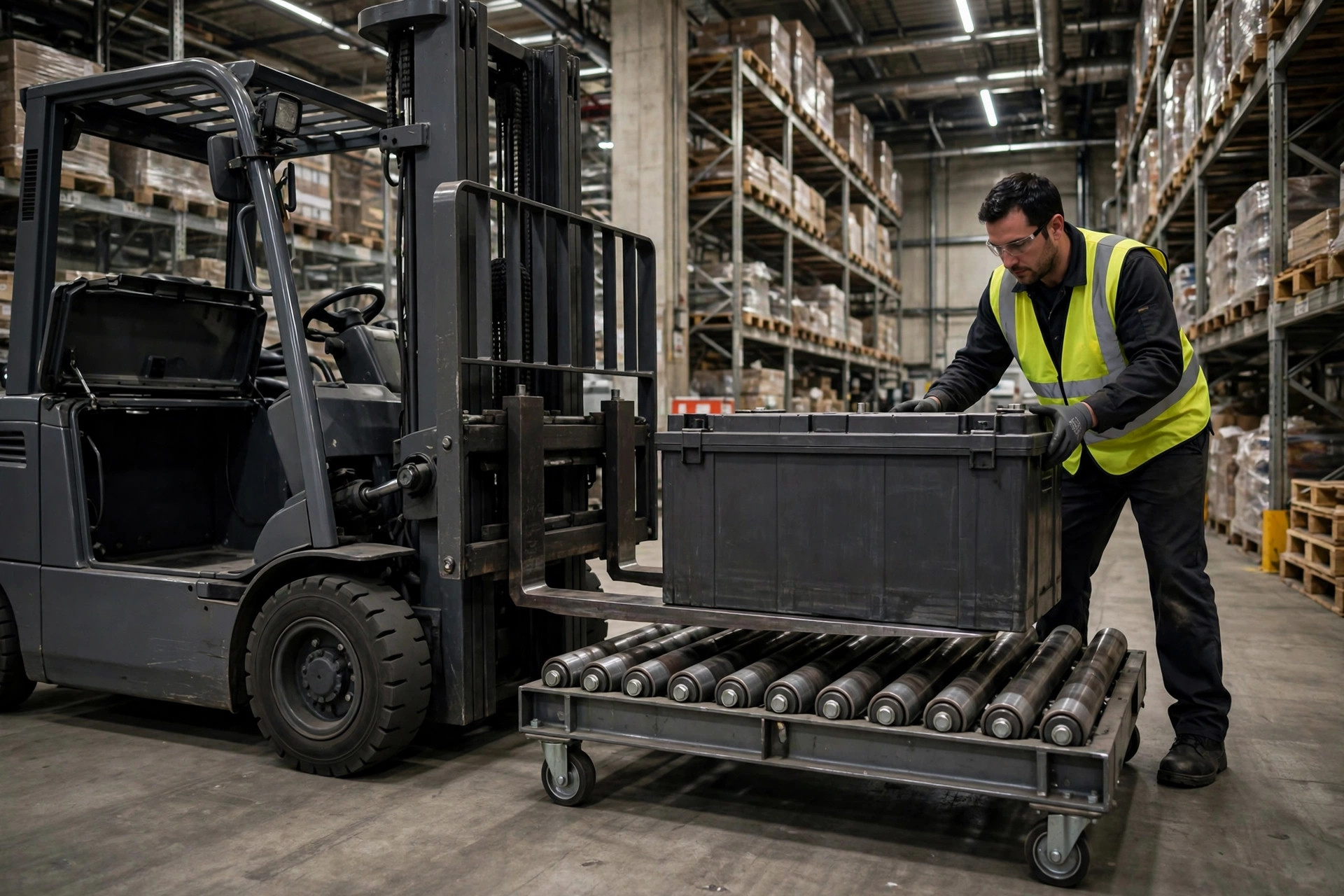

배터리 교체(주로 납산 플릿): 배터리실은 교통량이 많은 작업 스테이션이다. 하루에 수십 번 교체가 있고, 배터리는 추출기나 호이스트로 지게차에서 들어 올려져 충전 랙으로 굴러간다. 납산 카운터밸런스——예컨대 Toyota 8시리즈급 차량——를 운용해본 사람이라면 알 것이다. 교체 그 자체에 15분 가까이 걸리고, 배터리실까지의 긴 이동에 아침 30분이 사라진다. 이 모델에서는 배터리실이 주요 작업 구역 근처에 있어야 하며, 배터리 순환용 스테이징 공간과 주요 이동 통로와 다투지 않는 회전 공간이 필요하다. 작게 만들거나 멀리 밀어내면 교체 프로세스 전체가 막힌다.
기회 충전(주로 리튬): 로직이 뒤집힌다. 지게차가 15~30분 휴식 시간에 보충 충전하므로 중앙집중식 교체는 없다. 충전 포인트를 흩어놓을 수 있다——휴게 공간 근처에 몇 대, 스테이징 근처에 몇 대. "배터리실"은 작아도 되고, 거의 없어도 되며, 방문이 드물고 짧으니 멀어도 된다.
몇 년 전 Perris에 있는 3PL의 신축 건물에서 이 가장 낭비적인 형태를 봤다. 리튬 플릿에 기회 충전을 쓰면서도, 건물은 납산 교체를 전제로 한 큰 구석 배터리실로 설계돼 있었다——멀고, 과대하고, 가동률은 낮았다. 충전 모델을 틀리면 배치도 같이 무너진다.
그리고 혼합 플릿도 있다. 아무도 인정하려 하지 않을 만큼 흔하다. 오래된 납산 지게차는 퇴역하지 않았고 새 리튬 지게차는 도착했다. 내 규칙은 더 엄격한 제약에 맞춰 설계하는 것이다——납산의 환기 요건을 지키면서, 리튬 지게차용으로 흩어진 충전 포인트를 확보한다. 전환 기간은 보통 2~3년 지속된다. 과도기 구성 때문에 영구 구조물을 짓지 말라. 이동식 충전기를 써서 플릿이 완전 리튬으로 바뀌면 레이아웃을 다시 바꿀 수 있게 하라.
납산과 리튬은 제약이 전혀 공통점이 없다
납산 배터리는 충전 중에 수소 가스를 내뿜으므로 환기는 절대 제약이다. 배터리실은 독립된 공간으로, 외벽에 면하고, 충분히 환기되며, 급수와 내산 공간이 필요하다. 작업 구역 근처 안쪽에 넣고 싶다고? 환기와 방화 규정이 대개 안 된다고 한다. 납산 배터리실이 멀리 자리 잡는 진짜 이유가 이것이다——누구도 가까이 두고 싶지 않아서가 아니라, 가까이 둘 수 없기 때문이다.
리튬은 이 방정식을 바꾼다. 수소도 급수도 없고, 작업 구역 근처에 배치할 자유도가 훨씬 크다. 하지만 아직 기뻐하긴 이르다——리튬에도 고유한 제약이 있고, 그것은 전기 용량이다. 수십 대의 지게차가 동시에 급속 충전하면 전기실에서 나오는 케이블과 변압기 용량을 처음부터 크게 설계해야 한다. 나중에 용량을 늘리는 건 비싸고 혼란스럽다. 그리고 건설 전에 지역 소방서에 확인하라. 일부 관할에서는 리튬 충전 구역을 내화 등급의 별도 구획에 두도록 요구한다. 점검 도중이 아니라 점검 전에 물어볼 것.
기억할 한 줄: 납산은 환기의 문제이고, 리튬은 전기 용량의 문제다. 지배적 제약이 다르니 납산의 직관을 리튬 플릿에 적용하지 말라.
배치 결정 체크리스트
도면상 배치를 확정하기 전에 이 여섯 가지를 확인하라.
하나——1일 총 교환·충전 횟수와 발생 시간대를 센다. 양이 배치의 중요도를 정하고, 시간대가 단계적 베이의 필요 여부를 알려준다.
둘——최소 두 개의 후보 배치에 대해 고빈도 작업 구역까지의 편도 거리를 잰다. 위의 비용 공식을 돌려 연간 흐름 비용 차이에 결정을 맡긴다.
셋——자사 배터리 화학에 맞는 지배적 제약을 확인한다. 납산이면 환기와 급수 공간, 리튬이면 전기 용량과 방화 구획 요건이다.
넷——20퍼센트의 확장 여유를 남긴다. 플릿은 늘기만 하며, 배터리실을 확장하는 것이 이전하는 것보다 훨씬 싸다.
다섯——입고 도크와 출고 도크 사이의 필경로에 배터리실을 두지 않는다. 교체 러시 시간대에 배터리 카트가 입출고 파렛트 교통과 다투면 전부 막힌다.
여섯——충전을 정비 구역과 함께 둔다. 배터리, 타이어, 일일 점검이 한곳에 있으면 기술자가 한 번의 이동으로 전부 처리한다——이것도 흐름 절감이다.
배터리실을 옮길 수 없는 낡은 건물의 개조라면 흩어진 충전 포인트를 추가하라. 작업 구역 구석에 충전기를 2~3대 박아 넣으면 리튬 플릿은 15분 휴식 시간에 보충 충전할 수 있고, 먼 배터리실까지의 왕복이 절반으로 준다. 적은 돈으로 큰 매듭이 풀린다.
다음에 레이아웃을 고칠 때는 배터리실을 그리는 것부터 시작하지 말라. 먼저 향후 3년간의 플릿 규모, 배터리 화학, 충전 모델을 확정하라. 배치를 틀리면 향후 10년간 건물 전체에 걷기 보조금을 계속 내는 셈이 된다.
