새벽 3시, 야간 지게차 운전자가 급브레이크를 밟고 C 통로로 오라고 손짓했다. "반장님, 와서 만져보세요. 바닥이 부풀어 올랐어요." 나는 쪼그려 앉아 손을 쓸었다. 영하 25도의 냉동고 안에서 콘크리트가 부풀어 올라 능선이 되었고, 랙 밑에서 통로 한가운데까지 이어지는 등뼈처럼 솟아 있었다. 그것은 냉동창고 바닥의 동결융기(frost heave)였다. 슬래브 아래에 얼음이 있어 땅을 밀어 올린 것이다.
들어보게, 냉동창고를 해온 수많은 세월 동안 동결융기만큼 교활한 문제는 본 적이 없다. 누수도 없고 연기도 없다. 그저 코앞에서 바닥이 1밀리미터씩 올라갈 뿐이다. 지게차가 덜컹거리기 시작할 때쯤이면 청구서는 이미 커져 있다.
냉동창고 바닥의 동결융기가 시작되는 과정
원리는 간단하다. 냉동고 바닥 아래에는 보통 콘크리트 슬래브가 있고, 그다음 단열재, 그 아래 지반 토사가 있다. 영하 25도의 냉기가 밤낮으로, 일 년 365일 콘크리트를 뚫고, 단열재를 뚫고, 토사 속으로 계속 파고든다. 토사는 수분을 품고 있다. 수분이 얼면 얼음은 물보다 약 9퍼센트 더 부피가 커지고, 아이스렌즈가 생긴다. 엔지니어들 말로는 뒤집힌 UFO처럼 생겼다고 한다. 계속 자라면서 슬래브를 들어 올린다.
그래서 모든 신규 냉동고 건설에는 협상 불가 원칙이 하나 있다. 바닥 밑에 난방 시스템을 넣는 것이다. 방식이 여러 가지 있다. 정적 벤트 튜브, 강제 송풍 튜브, 전열 케이블, 또는 가열된 글리콜을 흘리는 파이프. 목표는 언제나 같다. 지반 토사를 0°C(32°F) 이상으로 유지해 절대 얼지 않게 하는 것이다. 고참들이 가르쳐준 경험칙은 동결 방지에 필요한 것이 제곱미터당 약 10~12와트에 불과하다는 것. 대단한 부하가 아니다.
문제는 그 난방 시스템을 아무도 지켜보지 않는다는 것이다. 펌프가 죽고, 파이프가 막히고, 온도 센서가 빗나가도 아무도 모른다. 토사가 얼고 융기가 시작된다. 그리고 많은 사람이 잘못 알고 있는 게 있다. 동결융기는 바깥 겨울이 얼마나 추운지와 아무 상관이 없다. 냉기의 출처는 자네 자신의 냉동고이며 일 년 내내 돌아간다.
초기 경고 신호는 네 가지다. 바닥의 균열, 바닥 기울기의 변화, 랙의 기울기 시작, 주행 중 지게차의 덜컹거림. 그중 둘을 봤다면 레이저 레벨을 꺼내게.
이웃 창고가 그것 때문에 반년을 날린 이야기
2023년 1월, 친구인 Lao Zhang이 시카고 외곽의 임대 냉동고에서 떨리는 목소리로 전화를 걸어왔다. "어서 와봐. 지진이 난 것 같아."
통로 하나가 통째로 융기했고, 가장 심한 곳에서는 바닥이 거의 10센티미터나 올라 작은 산맥이 되어 있었다. 랙 기둥도 함께 기울었고, 빔 두 개가 클립에서 빠져나와 있었다. 사연은 이렇다. 그 건물은 상온 창고에서 냉동고로 전환된 건물이었는데, 리모델링 비용을 아끼려고 바닥 난방을 통째로 뺐다. 단열재를 낡은 슬래브 위에 바로 깔고, 새 콘크리트를 부어, 냉동을 켰다.
수습은 세 단계였다. 첫째, 건물을 비운다. 냉동 제품은 콜드체인이 끊길 수 없으니 완충용으로 냉장 트럭을 빌리고 재고를 타사 냉동창고에 맡겼다. 둘째, 철거. 융기된 부분을 부수고 얼어붙은 토사를 파내 다시 다졌다. 셋째, 재시공. 새 단열재, 밑에 묻는 글리콜 난방 파이프, 새 콘크리트, 양생 시간.
처음부터 끝까지 거의 여섯 달. Lao Zhang은 나중에 말하길, 공사비가 아픈 것도 있었지만 진짜 쓰라린 건 반년의 혼란이었다고 했다. 임대료는 계속 나가고, 상품은 남의 창고에 있고, 냉장 트럭이 왔다 갔다. 그의 말이다. "리모델링할 때 그 난방 파이프를 묻어뒀더라면 이 돈의 일부분이면 됐을 거야."
처음엔 싼 해결책을 써봤다. 버티지 못했다.

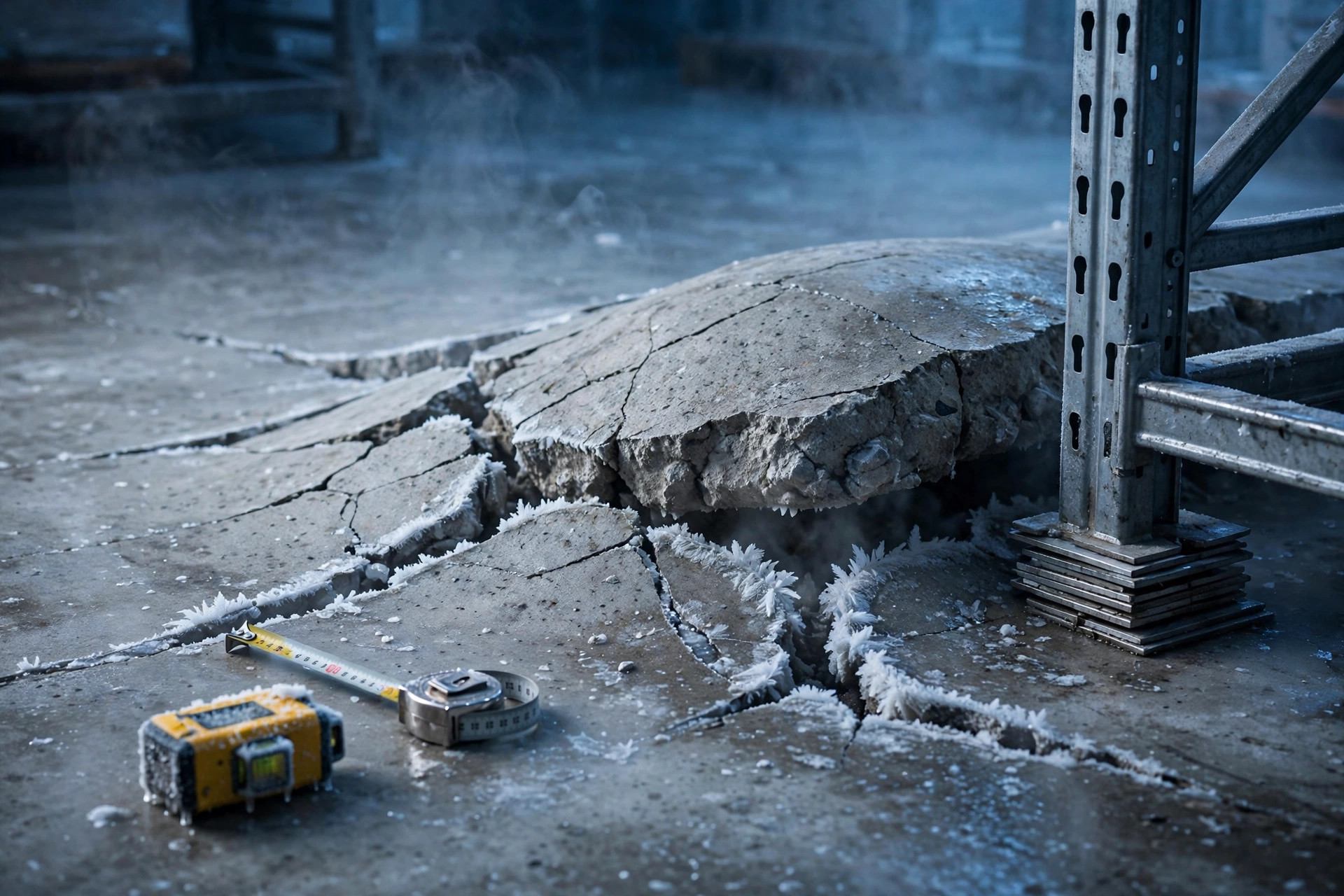

우리 차례는 2024년 여름에 왔다. 정기 순회 중 B 구역에서 약 3센티미터 융기된 지점을 찾았다. 성수기, 수술은 엄두도 못 냈다. 그래서 싼 수를 썼다. 랙 기둥에 심을 끼우고 바닥을 갈아 평평하게 했다. 몇 천 달러, 주말 하루, 끝. 모두들 이것으로 끝인 줄 알았다.
여섯 달 뒤 같은 지점은 5센티미터까지 올랐고, 심은 거의 한계에 달했다. 더 이상 선택지가 없었다. 부수는 수밖에. 그 구역의 모든 것을 치우고 슬래브를 뜯어내니, 역시나 얼어붙은 토사 속에 아이스렌즈가 있었다. 김에 글리콜 난방 파이프를 묻고 바닥을 다시 부었다.
나중에 재무 담당자와 숫자를 맞춰봤다. 첫 그라인딩-심 작업은 몇 천 달러였다. 파쇄와 재시공은 수십만 달러대였다. 솔직히 말하자면, 첫 몇 천 달러는 수업료였다. 동결융기에서는 증상에 쓰는 돈은 버리는 돈이다.
냉동창고 바닥 동결융기: 세 가지 해결법과 각각의 진짜 비용
대응법은 사실 세 가지뿐이다. 사람들에게 보여주는 내 표가 있다. 대략적인 숫자이며, 면적과 현지 인건비에 따라 움직인다.
| 방식 | 하는 일 | 비용(대략) | 가동 중단? | 결과 |
|---|---|---|---|---|
| 심 끼우기와 그라인딩 | 랙 기둥에 심을 끼우고 바닥을 갈아 수평 맞추기 | 몇 천~몇 만 달러대 | 없음 | 몇 달에서 일 년을 번다. 다시 돌아온다 |
| 부분 파쇄와 재타설 | 융기된 부분을 부수고 동결 토사를 처리한 뒤 다시 붓기. 김에 난방 파이프를 묻는다 | 수십만 달러대 | 해당 구역은 비워야 함 | 해당 구역은 영구적으로 해결 |
| 바닥 난방을 갖춘 전면 재시공 | 구역 전체를 완전한 난방 시스템으로 다시 짓기 | 백만 달러 초과 | 대규모 중단, 재고 이전 | 영구적으로 해결 |
그 표를 보면 진짜 교훈이 보인다. 바닥 수리에서 가장 큰 비용은 절대 콘크리트가 아니다. 가동 중단이다. 냉동고를 멈추면 상품을 옮겨야 한다. 냉장 운송, 남의 냉동창고에 빌린 공간. 그 청구서는 보통 공사비 자체보다 크다. Lao Zhang의 경우, 공사비 대 간접 혼란 비용이 대략 셋 대 일곱이었다.
그리고 직관에 반하는 점은 이렇다. 신축 때 난방 파이프를 묻는 것이 이 표에서 가장 싼 돈이다. 동결 방지에는 제곱미터당 10~12와트만 있으면 된다. 신축 시설에서는 파이프망, 펌프, 제어 장치는 총 예산에서 자투리에 불과하다. 하지만 리모델링으로 하면 콘크리트를 부수고, 재고를 옮기고, 조업을 멈춰야 한다. 수십 배 더 비싸다. 가장 비싼 선택지가 실은 가장 싼 것이다. 단, 첫날에 하는 한에.
지금 우리의 동결융기 대응 방식
한 번 데인 뒤로 고정 루틴으로 만들었다. 매년 가을, 겨울 전에 모든 통로를 레이저 레벨로 걸어 다니며 높이를 재고 작년 수치와 비교한다. 2센티미터 넘게 오른 곳은 빨간색으로 표시하고 다음 달에 다시 잰다.
판단 기준은 세 단계, 아주 간단하다.
- 2cm 미만이고 천천히 오름: 주의 깊게 지켜보고, 먼저 난방 시스템을 점검한다. 펌프가 도는지, 글리콜 온도가 맞는지, 센서가 제대로 읽는지?
- 2~5cm: 부분 수리, 김에 난방 시스템 전체를 총점검한다.
- 5cm 초과, 또는 랙이 이미 변형됨: 망설이지 말고 부숴서 다시 짓는다. 기다릴수록 아이스렌즈만 자란다. 그리고 여름이 와서 얼음이 녹아도, 뒤틀린 콘크리트와 밀린 랙은 돌아오지 않는다. 절대 돌아오지 않는다.
철칙 하나 더. 냉동 공간의 임대나 신축 계약에 서명하기 전에 질문 하나만 하라. 바닥 밑에 난방 시스템이 있는지, 무슨 방식인지, 누가 유지보수하는지? 그 질문을 빼먹으면 동결융기 청구서가 늦든 일찍든 자네를 찾아올 것이다.
들어보게, 냉동창고 바닥의 동결융기에서 문제는 애초에 돈을 낼 것이냐가 아니었다. 언제, 얼마나 낼 것이냐다. 첫날 빼먹은 파이프는 땅이 나중에 이자까지 붙여 받아 간다. 매년 가을, 레벨을 들고 통로를 걸으라. 오전 반나절이면 된다. 지게차가 덜컹거리기 시작할 때까지 기다리지 마라. 그때쯤이면 청구서는 이미 크다.
Chen Feng, 창고 운영 매니저 지음
