냉동창고 문이 열릴 때마다 당신은 그 값을 치르고 있다: 도어 개폐 중 온도 회복을 제어하는 방법

직관에 반하는 이야기부터 시작하자. 냉동창고를 운영하는 데 가장 비용이 많이 드는 것은 냉동 설비가 아니다. 문이다.

압축기는 1년 내내 돌아가지만, 전기 계량기가 정말 빠르게 돌기 시작하는 것은 지게차가 드나들고 도크 문이 열렸다 닫혔다 하는 시간대다. 문이 한 번 열릴 때마다 열기가 한 덩어리 들어오고, 압축기는 그것을 다시 뽑아내는 데 수십 분이 걸린다. 누가 호스로 계속 물을 붓는 보트에서 물을 퍼내는 것과 같다. 아무리 퍼내도 따라잡을 수 없다.

문이 열릴 때 실제로 일어나는 일

먼저 물리학이다. 문이 열리는 순간 공기 교환이 시작된다. 바깥의 따뜻한 공기는 밀도가 낮아 위로 올라가 출입구 위쪽으로 흘러들고, 안의 차가운 공기는 밀도가 높아 바닥을 따라 흘러나간다. 냉동고를 출혈하고 있다고 생각하라. 차가운 공기는 아래쪽 절반으로 빠져나가고 뜨거운 공기는 위쪽 절반으로 쏟아져 들어온다. 개구부가 크고 실내외 온도 차가 클수록 교환은 격렬해진다.

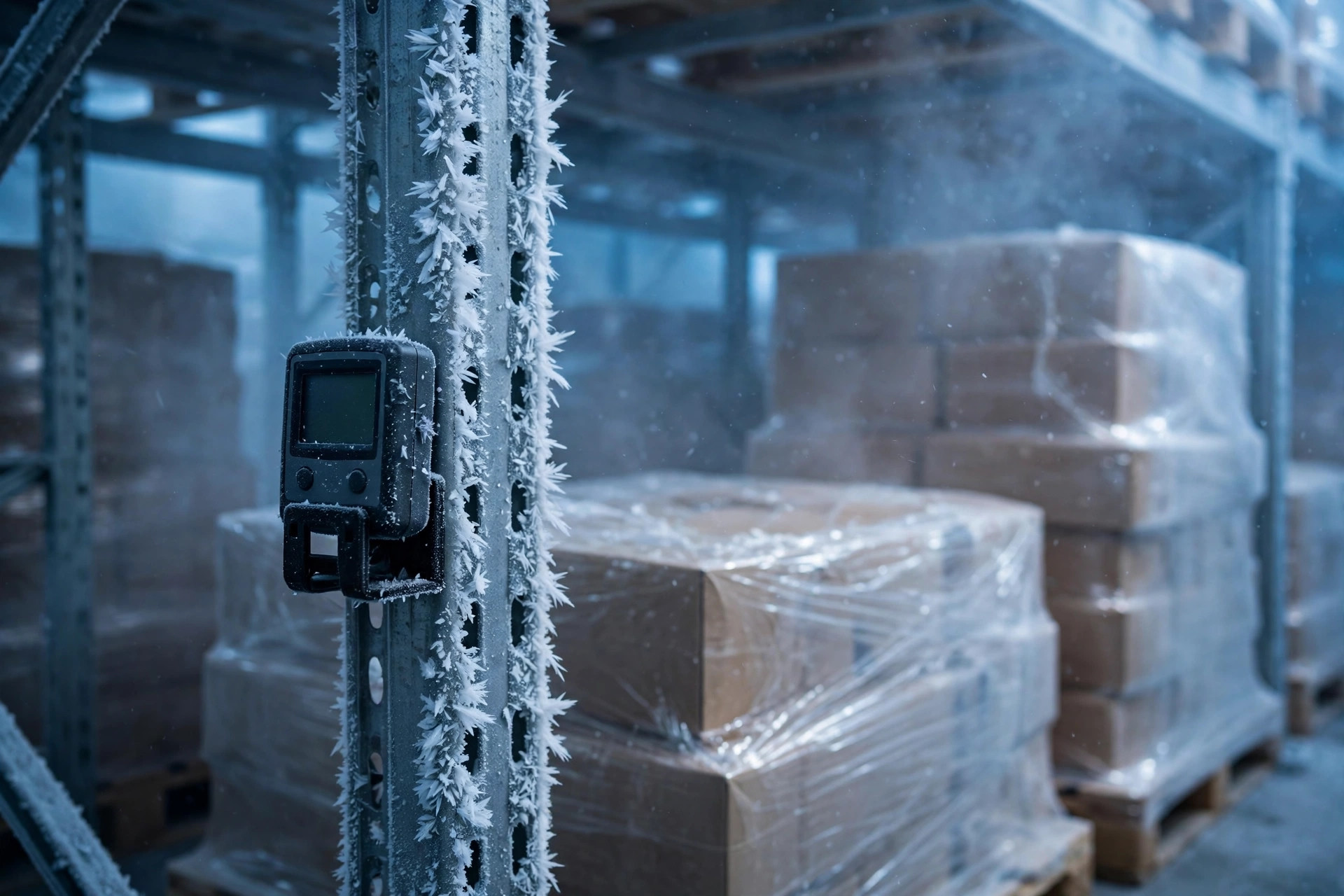

여름날 도크는 30도 중반인데 냉동고는 영하 18도를 유지한다. 온도 차이는 50도다. 문을 1분간 열어 두면 출입구에서 몇 미터 이내의 공기는 사실상 완전히 교체된다. 보통 방 중앙에 설치된 온도 프로브는 1–2도 정도만 꿈쩍하고, "괜찮네"라고 생각한다. 하지만 문과 가장 가까운 랙의 제품은 표면 온도가 몇 도씩 오를 수 있다. 프로브는 재난 현장에서 너무 멀어 보지 못한다. 프로브가 보고하는 것은 평균이지 최전선이 아니다. 그래서 많은 냉동창고가 "준수해 보이는" 온도 기록을 갖고 있으면서도, 문 근처 제품에서는 동결-해동 민원이 끊이지 않는다.

2023년 중국 남부의 한 식료품 유통 콜드체인 현장을 찾았다. 영하 18도 냉동고인데 하루에 200번이 넘게 문이 열렸다 닫혔다. 전기 요금 청구서를 보니 냉동만으로 현장 전력의 70퍼센트 이상을 먹고 있었다. 주인조차 뭔가 이상하다고 느꼈다. 적외선 온도계로 출입구를 훑었더니, 문이 열릴 때마다 3미터 이내 랙의 표면 온도가 몇 분 만에 올랐다. 계산을 해봤다. 고속 롤업 도어 하나로, 1회 개폐 시간을 1분 이상에서 십여 초로 줄이면 출입구로 밀려드는 열이 절반 이하로 떨어진다. 개조 비용은 수만 위안. 그들의 전기 요금 단가라면 1년 안에 투자비를 회수했다.

에어커튼, 고속 도어, 완충 전실: 경계선은 어디인가

도어 개폐로 인한 열 침투에 대한 업계의 답은 정확히 세 가지다. 에어커튼, 고속 롤업 도어, 완충 전실이다. 이들을 가르는 선은 가격이 아니라 개구부 크기 × 개폐 빈도다.

규칙은 단순하다. 개구부가 3미터보다 넓거나 지게차가 통과한다면 고속 도어를 설치하고 에어커튼은 생각에서 지워라.

에어커튼에 대해 기분 나쁠 수 있는 이야기를 하나 하겠다. 지게차 도크 문에 에어커튼을 설치하는 것은 기본적으로 가짜 해결책이다. 에어커튼의 풍속과 커버 폭에는 한계가 있다. 4~5미터 너비의 개구부에서는 통과하는 지게차가 일으키는 난류가 커튼을 찢어버리고 뜨거운 공기는 어차피 들어온다. 활짝 열린 차고 문을 전기 선풍기로 막는 것과 같다. 심리적 위안이지 실제 효과가 아니다. 에어커튼은 작은 작업자 출입구와 인수 창구를 위해 만들어진 것이다. 엉뚱한 곳에 설치하면 그 몇 천이 물거품이 된다. 큰 문 위에서 에어커튼이 굉굉거리며 돌아가고 주인은 문제가 해결됐다고 믿는 창고를 본 적이 있는데, 전기 요금 청구서는 다른 이야기를 했다.

고속 도어는 지게차 문에 대한 표준 답이지만, 중요한 것은 이 세부 사항이다. 개폐 속도는 운영 속도와 맞아야 한다. 지게차가 문턱에서 줄을 선 상태에서 빠른 문은 속도의 낭비다. 느린 문은 조급한 운전사가 들이받아 몇 달 안에 커튼이 걸레가 된다. 피크 시간대 대수를 뽑아보고 여유를 두고 도어의 사이클 속도를 선정하라. 하나 더. 표준 커튼 원단은 영하 15도 부근에서 딱딱해지고 부서진다. 냉동 용도에는 저온용 원단이 필요하다. 거기서 아끼지 마라.

전실은 궁극의 답이다. 냉동고의 현관으로, 두 문이 동시에 열리는 일은 결코 없다. 하지만 가장 비싸고, 도크 공간을 차지하고, 동선 재설계를 강제한다. 극단적인 온도 차, 잔혹한 빈도, 고가의 제품. 이 세 가지가 모두 갖춰져야 가치가 있다. 단순한 0~4°C 냉장고에 전실은 보통 과하다.

하드웨어를 넘어서, 싸움의 절반은 운영이며 그것은 공짜다. 첫째, 지게차가 출입구 앞에 줄 서게 하지 마라. 출입구 앞에 트럭 3대가 공회전하면 문은 계속 열려 있다. 교통 체증을 위해 냉동 비용을 내는 셈이다. 웨이브별로 배차해서 문 앞에 트럭이 한 대도 없게 하라. 둘째, 한 번 운반에 2팔레트를 운반할 수 있으면 1팔레트를 운반하지 마라. 도어 사이클을 절반으로 줄인다. 셋째, 지나가면 문을 닫아라. 진부하게 들릴 수 있지만 적외선 온도계로 측정해 봤다. 같은 문을 즉시 닫은 경우와 타이머에 맡긴 경우, 출입구 랙의 온도 회복은 약 2배 차이가 났다. 이런 조치들은 비용이 0인데 투입 대비 효과가 뛰어나다.

가장 많은 돈을 태우는 세 가지 유지보수 함정

선택을 올바르게 하는 것이 전반전이라면, 후반전은 전부 유지보수다. 도어 온도 관리가 실패할 때 열에 여덟은 선택 실수가 아니라 유지보수 방임 때문이다.

함정 하나: 노후화된 도어 실. 건물에서 ROI가 가장 높은 수리이며, 가장 무시하기 쉬운 것이다. 문틀 주변의 성에가 점점 두꺼워지는 것이 경보 신호다. 규칙은 단순하다. 이번 달 성에가 지난달보다 두꺼우면 묻지도 따지지도 말고 실을 교체하라. 수백의 실이 그 몇 배의 열 부하를 막을 수 있다. 문 틈새로 새는 공기가 진짜 병인데 몇 년째 냉매만 보충하는 현장을 봤다.

함정 둘: 정렬이 틀어진 에어커튼. 토출 각도가 10도만 기울어도 커튼은 개구부 바닥에 닿지 못한다. 장치는 꺼진 것과 마찬가지다. 더 나쁜 것은, 지게차가 수시로 들이받아 기울어지게 하는데 아무도 눈치채지 못한다는 것이다. 바람은 문틀을 향해 분사될 뿐이다. 인수 검사는 조잡하지만 효과적이다. 출입구에서 티슈를 흔들어 보면 커튼이 온전한지 즉시 알 수 있다. 월간 점검표에 넣어야 할 항목이다. 실제로는 설치 당일 이후 대부분의 현장에서 장치를 다시 보는 일이 없다.

함정 셋: 손상된 롤업 도어를 계속 사용하는 것. 리미트 스위치 고장으로 문이 닫히기 1인치 앞에서 멈추거나, 지게차에 찢긴 커튼이 너덜거린 채 방치되거나. 틈이 있는 고속 도어의 단열 성능은 문이 없는 것과 거의 같다. 겨울에 딱딱해져서 감아 올라가지 않는 원단도 마찬가지다. 냉동 용도에는 저온 원단이 필요하다. 표준 원단은 한겨울을 버티지 못한다.

2024년 초, 중국 동해안의 한 수산 냉동창고에서 연락이 왔다. 증발기의 성에가 비정상적으로 빨랐고, 하루에 4~5번 제상을 했으며, 압축기가 거의 쉬지 않고 돌아갔다. 냉동 설비를 의심했다. 현장에 가보니 이야기가 달랐다. 도크 도어 실은 노후화되어 갈라졌고, 손가락이 들어갈 만한 틈이 벌어졌다. 문 위의 에어커튼은 지게차에 들이받혀 옆으로 돌아가 바람 전부를 문틀로 분사하고 있었다. 따뜻하고 습한 공기가 곧장 들어와 증발기 코일에 얼어붙었다. 성에가 두꺼울수록 압축기는 더 힘겹게 돌아갔고, 악순환이었다. 실을 교체하고 커튼을 재정렬했다. 2주 후 제상 사이클은 하루 1~2회로 줄었다. 설비에는 아무 문제가 없었다. 문제는 전부 문에 있었다.

그렇다면 돈 쓸 가치가 있는가? 이 숫자 하나를 보라. 개조 비용 ÷ 월간 절감 전기료 = 투자 회수 개월 수. 도어 관련 수리(고속 도어, 실 교체, 커튼 재정렬)는 보통 수개월 안에 회수된다. 전실은 몇 년이다. 회수가 2년을 넘는 도어 프로젝트라면 아직 계약하지 마라. 먼저 실과 도어 운영 규율을 점검하라. 열에 아홉, 문제가 거기에 있다. 문을 관리하지 못하면 냉동 최적화에 대한 모든 이야기는 공염불이다.

Da Liu, 자동화 엔지니어 지음
