2023년 봄, 나는 캘리포니아주 치노에 있는 고객의 새로운 스태커 크레인 ASRS에서 화재 검사에 동행했다. 높이 15미터, 빔 레벨 24단. 크레인들은 이미 레일 위에서 시운전 사이클을 돌리고 있었다. 소방서장은 줄자를 들고 랙을 두 번 오가더니, 오너가 듣기 싫어하는 말을 했다. 천장 스프링클러 배관은 통로 상부만 커버하고 있었고, 랙 구조물 안에는 랙 내 스프링클러가 하나도 없었으며, 이 건물은 가동 시작이 허용되지 않는다는 것이었다.
오너는 얼굴이 창백해졌다. 크레인 시운전 팀은 일당으로 청구했고, 셧다운은 3개월이나 이어졌다. 자동화 창고에는 가혹한 진실이 있다. 일반 창고 화재에서는 소방관이 최소한 호스를 끌고 안으로 들어갈 수 있다. ASRS 화재에서는 아무도 들어갈 수 없다.
천장 스프링클러는 40피트 높이의 화재에 닿지 않는다
처음 ASRS를 짓는 대부분의 사람들은 같은 실수를 저지른다. 천장에 대유량 스프링클러를 한 줄 깔면 충분하다고 생각한다. 나는 저장 용도의 스프링클러 설치를 규정하는 표준 NFPA 13의 규칙을 확인했는데, 높이 제한이 명시적이다. 주력 K14.0 ESFR(조기진압 쾌속응답형) 스프링클러는 천장 높이 35피트까지의 랙 저장을 보호할 수 있지만, 랙 내 스프링클러도 함께 설치하는 경우에만 가능하다. 더 큰 K22.4와 K25.2 ESFR 스프링클러는 천장만으로 보호 범위를 45피트까지 늘린다. 그것이 천장만 방식이 할 수 있는 한계다. 그 높이를 넘으면 물리 법칙이 이긴다. 천장에서 방수된 물은 수십 피트의 뜨거운 연기와 상승하는 열기를 뚫고 떨어져야 하며, 상당량이 화점에 도달하기 전에 증발하거나 날아가 버린다.

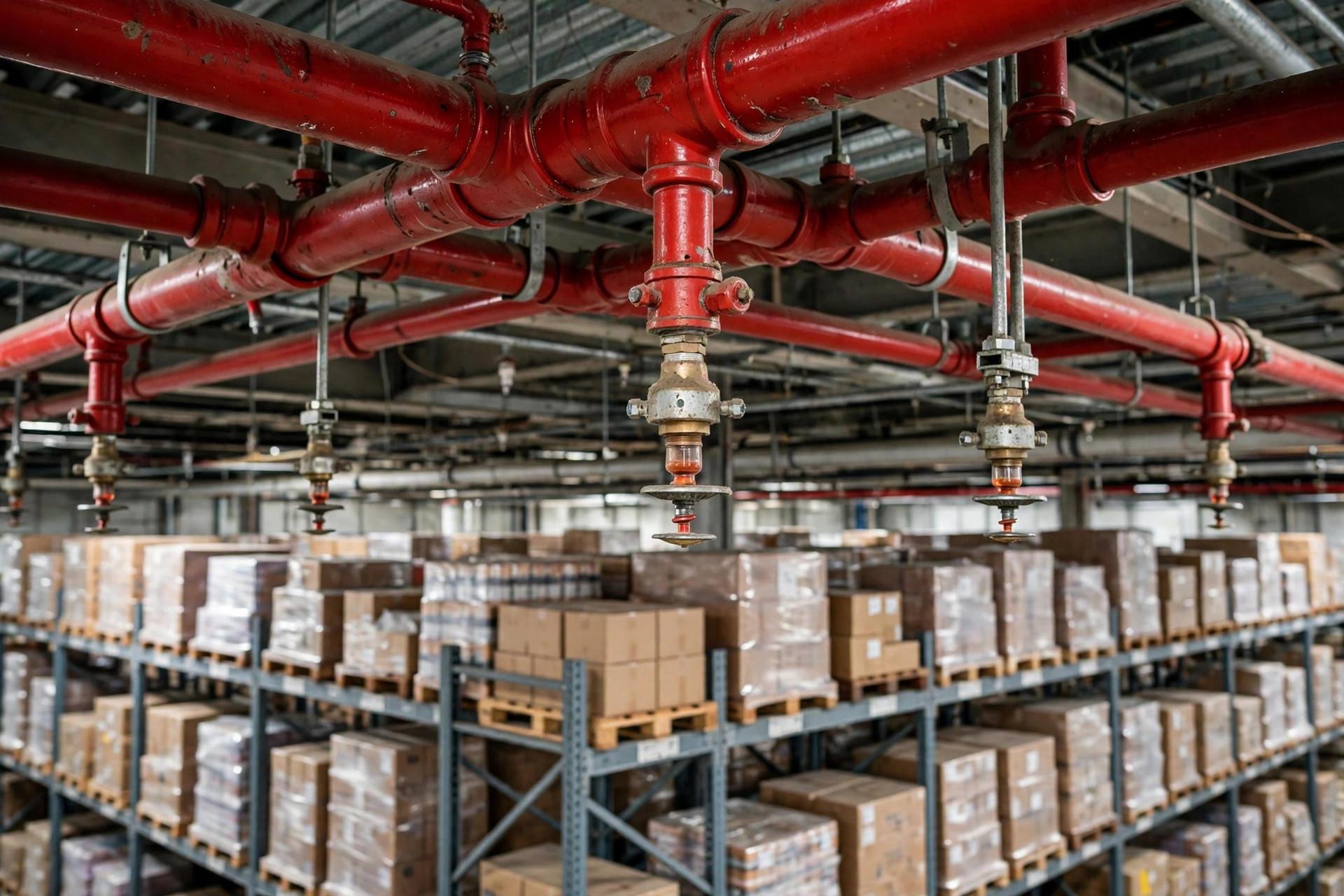

ASRS는 보통 40피트, 50피트, 심지어 80피트 높이다. 30피트 빔 레벨에서 타는 화재는 천장에서 닿을 수 없다. 그래서 높은 ASRS는 2층 시스템을 갖춘다. 천장 스프링클러가 상부의 큰 화재를 맡고, 랙 내 스프링클러가 랙 레벨 안의 화재를 눌러 잡는다.
NFPA 13은 한 장 전체(2019년판 제25장)를 랙 내 스프링클러에 할애하고 있다. 쉬운 말로 풀면 핵심은 이렇다.
첫째, 스프링클러는 수평 배리어 바로 아래에 설치한다. 랙을 따라 위로 일정 간격마다 견고한 배리어를 만든다. 공칭 3/8인치 합판이나 22게이지 금속판이다. 그리고 랙 내 스프링클러는 그 배리어 바로 아래에 앉는다. 아래 화재의 열은 배리어에 갇히므로, 화재 위의 스프링클러가 일찍 작동해 그 레벨의 화물에 물을 뿌린다. 배리어가 없으면 열은 그대로 지나가고, 스프링클러는 늦게 열리고, 물은 엉뚱한 곳에 떨어진다.
둘째, 수직 간격은 12피트를 초과할 수 없다. 바닥에서 위로 세어, 랙 높이 12피트마다 랙 내 스프링클러 레벨이 있어야 한다. 빔 레벨이 5피트라면, 스프링클러 배관은 대략 2~3레벨마다 필요하다는 뜻이다.
셋째, 스프링클러 종류가 중요하다. 랙 내 스프링클러는 보통 K8.0 또는 K11.2 오리피스의 쾌속응답형 헤드로, 온도 정격은 보통이다. K값이 크면 유량이 늘지만, 수리 계산과 맞아야 한다. 펌프와 급수 설비는 특정 설계에 맞춰 선정된 것이다.
넷째, 단열·복열·다열 랙은 배관 방식이 다르다. 단열 랙은 파렛트 적재마다 스프링클러를 배치하고, 복열 랙은 두 적재마다 종방향 플루 공간에 한 줄을 추가한다. 플루 공간은 물과 연기가 지나도록 남겨 둔 통로다. 걱정스러울 정도로 흔한 운영상의 잘못은 플루 공간에 여분의 파렛트를 채워 넣는 것으로, 사실상 스프링클러 시스템을 막아 버린다. 검사관은 이것을 측정한다. 이것 때문에 건물을 탈락시킨다.
간과되기 쉬운 점이 하나 있다. 랙 내 시스템은 천장 시스템과 별도 존으로 구성하고, 전용 제어 밸브를 둬야 한다. 랙 내 배관은 시스템의 어느 부분보다 파렛트와 지게차에 부딪힌다. 존을 분리하면 랙 배관 수리 때문에 천장 시스템이 멈추지 않는다.
크레인 통로는 굴뚝이다 — 굴뚝처럼 대하라
스태커 크레인 통로는 ASRS 화재 방호에서 가장 낯선 부분이다. 높고, 좁고, 안에 움직이는 기계가 있다. 화재 시나리오는 두 가지다. 보관 화물의 화재와, 크레인 자체의 화재다. 모터, 케이블 체인, 전원 시스템이 모두 발화원이 될 수 있다.
화물 화재는 위에서 설명한 대로 랙 내 스프링클러의 일이다. 하지만 통로 자체도 신경 써야 한다. 통로를 주행하는 크레인은 천장 스프링클러에서 떨어지는 물을 물리적으로 가린다. 마스트와 적재 테이블이 살수를 깨뜨린다. 실제로는 천장 스프링클러가 통로 공간을 보호하고, 랙 내 스프링클러가 양쪽의 화물을 보호한다.
진동과 간격도 중요하다. 스프링클러는 움직이는 크레인에 박살 날 자리에 둘 수 없고, 배관 행거에는 충격 보호가 필요하다.
감지는 싸움의 절반이다. ASRS 통로를 걸어 다니는 사람은 없으므로, 조기 경보는 전적으로 감지기의 몫이다. 많은 프로젝트가 통로 상부에 흡입식 조기연기 감지를 설치한다. 화재가 화재가 되기 전에 잡아내고, 크레인 정지와 제연 시작에 연동할 수 있다. 2022년 나는 시카고 교외의 48피트 ASRS 프로젝트를 검토했다. 오너가 비용 절감을 위해 흡입식 시스템을 잘라내고 일반 점식 연기 감지기로 대체했다. 소방서장의 대답은 한 문장이었다. 이 천장 높이에서 연기가 상부에 도달하는 데 얼마나 걸리는지, 계산은 해 봤는가? 흡입식 시스템은 다시 들어갔다.
검사관이 항상 지적하는 세 가지
화재 준공 검사는 ASRS 프로젝트에서 가장 통제하기 어려운 단계다. 내가 참석한 검사들을 보면 지적 사항은 거의 항상 세 가지 중 하나에 들어간다.
첫째: 막힌 플루 공간이다. 설계 도면에는 깨끗한 플루 공간이 그려져 있다. 운영이 시작되면 누군가 플루에 여분의 파렛트를 밀어 넣고, 파렛트가 빔을 넘어 튀어나와 스프링클러 살수를 막는다. 해결책은 운영 규율이다. 평면도에 플루 공간 라인을 표시하고, 일일 도보 점검 목록에 넣고, 튀어나온 파렛트를 빔 위치에 절대 들이지 않는다.
둘째: 빔 레벨은 바꿨는데 스프링클러는 그대로다. 임차인이 바뀌고, 제품 치수가 바뀌고, 빔 높이가 조정된다. 그러면 정교하게 설계된 스프링클러 배치가 조용히 무너진다. 올바른 관행은 빔 레벨 변경 때마다 스프링클러 배치 재확인을 발동하고, 필요하면 방화 설비 업체가 개정안을 내는 것이다.
셋째: 파손됐는데 아무도 교체하지 않은 스프링클러다. 랙 내 헤드는 파렛트와 트럭이 부딪히는 빔 레벨 사이에 산다. 구부러진 프레임, 변형된 디플렉터, 통째로 뜯겨 나간 헤드. 나는 다 봤다. 올바른 관행은 랙 내 헤드에 보호 케이지를 달고, 월 1회 점검을 돌고, 파손된 스프링클러는 48시간 안에 교체하는 것이다. 스프링클러 헤드 하나는 수십 달러다. 늦으면 수백만 달러가 든다.
유지보수는 손에 잡히는 헤드를 아무거나 단다. K8.0과 K11.2가 섞이고, 쾌속응답형과 표준응답형이 섞인다. 수리 계산은 균일한 모델을 가정했으므로, 섞인 설치는 설계를 무효로 만든다.
내일 바로 쓸 수 있는 체크리스트
ASRS를 운영 중이거나 짓고 있다면, 이것을 인쇄해 벽에 붙여라.
- 건물 높이를 천장 시스템과 대조하라. 천장이 35피트를 넘고 랙 내 스프링클러 없이 K14.0 ESFR에 의존한다면, 설계 자체가 부적합하다. 방화 설비 엔지니어에게 검토를 받아라.
- 도면에서 세어 보라. 랙 내 스프링클러 레벨 간격이 수직으로 12피트를 넘는 구간은 없는가? "최적화"라며 빠진 레벨은 없는가?
- 수평 배리어를 점검하라. 랙 내 스프링클러 각 레벨 아래에 배리어가 있는가? 부서지거나 빠진 것은 없는가?
- 플루 공간을 재어라. 종방향·횡방향 플루에 화물이나 튀어나온 파렛트가 없고, 스프링클러 살수를 막는 것이 없는가?
- 스프링클러 균일성을 확인하라. 건물 전체가 한 모델로 통일되어 있고, K값이나 응답 종류가 섞이지 않았으며, 예비품 선반에도 그 모델만 있는가?
- 보호를 확인하라. 랙 내 헤드에 보호 케이지가 달려 있는가? 지난 3개월간 충격으로 파손돼 교체하지 않은 헤드는 없는가?
- 변경 기록을 검토하라. 시운전 이후 빔 높이가 조정됐는가? 그렇다면 스프링클러 배치는 재검증됐는가?
- 감지 시스템을 테스트하라. 통로 상부 연기 감지(흡입식 또는 점식)를 돌리고, 연동(크레인 정지, 경보, 제연)이 모두 작동하는지 확인하라.
- 존 밸브를 확인하라. 랙 내 시스템에 전용 제어 밸브가 있는가? 위치가 명확히 표시되어 있고, 당직 팀이 위치를 아는가?
- 지난 준공 검사 보고서를 꺼내라. 이전 지적 사항이 실제로 종결됐는가? 검사관에게 같은 지적을 두 번 하게 하지 마라.
ASRS의 방화 설비는 평소에는 눈에 띄지 않고, 검사의 날에는 결정적이고, 화재의 날에는 생사를 가른다. 스프링클러와 랙의 조율은 한 문장으로 정리된다. 화재가 어디에 있든, 물은 거기에 닿아야 하며, 그 사이에는 아무것도 없어야 한다. 이것만 제대로 하면, 소방서장이 줄자를 들고 나타나도 흔들리지 않는다.
